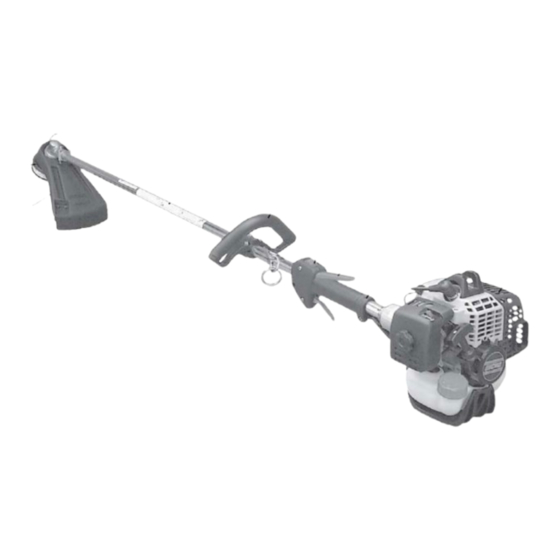

Recortadora de hierba/
Desbrozadora
Manual del operador
MODELOS
Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO
suministra un manual del operador y un manual de seguridad. Se deben leer y entender
ambos para llevar a cabo una operación debida y segura. De no hacer esto se pueden
producir lesiones graves.
X7532090002
SRM - 261
SRM - 261S
ADVERTENCIA
PELIGRO
X753000442
11/05

Publicidad

loading

Manuales relacionados para Echo SRM-261

Resumen de contenidos para Echo SRM-261

  • Página 1 ADVERTENCIA PELIGRO Lea detenidamente las instrucciones y las reglas para una operación segura. ECHO suministra un manual del operador y un manual de seguridad. Se deben leer y entender ambos para llevar a cabo una operación debida y segura. De no hacer esto se pueden producir lesiones graves.

  • Página 2: Tabla De Contenido

    NTRODUCCIÓN Bienvenido a la familia ECHO. Este producto ECHO ha sido diseñado y fabricado para proporcionar una larga duración y seguridad en el trabajo. Lea y entienda este manual y el MANUAL DE SEGURIDAD incluido en el mismo paquete. Verá...

  • Página 3: Seguridad

    ECORTADORA DE HIERBA ESBROZADORA ANUAL DEL OPERADOR EGURIDAD SÍMBOLOS E INFORMACIÓN IMPORTANTE DEL MANUAL DE SEGURIDAD En todo este manual y en el producto mismo, podrá encontrar alertas de seguridad y mensajes de información útiles precedidos de símbolos o palabras clave. A continuación se explican esos símbolos y palabras clave y lo que significan para usted.

  • Página 4: Condición Física

    Lleve guantes de trabajo antideslizantes de servicio pesado para poder asir mejor las empuñaduras. Los guantes también reducen la transmisión de vibraciones de la máquina a las manos. Protección de los oídos ECHO recomienda llevar puestos protectores de oídos siempre que se use la unidad. Ropa apropiada Lleve puesta ropa ajustada y duradera;...

  • Página 5: Recortadora De Hierba

    ECORTADORA DE HIERBA ESBROZADORA ANUAL DEL OPERADOR Lesiones debidas a esfuerzos repetitivos Se cree que el uso excesivo de los músculos y tendones de los dedos, manos, brazos y hombros puede causar dolores, hinchazón, entumecimiento, debilidad y dolores agudos en esas áreas. Ciertas actividades repetitivas con las manos pueden ponerle en alto riesgo de desarrollar una lesión debida a esfuerzos repetitivos.

  • Página 6: Equipos

    ECHO, INC. no asume ninguna responsabilidad por la rotura de dispositivos de corte o accesorios que no hayan sido probados y aprobados por ECHO. Lea y respete todas las instrucciones de seguridad indicadas en este manual y en el manual de seguridad.

  • Página 7: Descripción

    Localice estas calcomanías de seguridad en su unidad. Asegúrese de que las calcomanías sean legibles y de que entienda y siga las instrucciones de las mismas. Si no se puede leer una calcomanía, se puede pedir otra nueva a su distribuidor ECHO. Vea las instrucciones de PEDIDO DE PIEZAS para obtener información específica. Calcomanía de caliente...
  • Página 8 CABEZAL DE IMPULSIÓ - Incluye el motor, embrague, sistema de combustible, sistema de encendido y motor de arranque de rebobinado. ASIDERO - Empuñadura trasera (derecha). SEGURO DEL GATILLO DEL ACELERADOR - Esta palanca debe ser detenida durante el arranque. El motor no para cuando la palanca del seguro del gatillo del acelerador se suelta y el acelerador del gatillo encaja durante la operación del acelerador.

  • Página 9: Contenido

    ANUAL DEL OPERADOR ONTENIDO El producto ECHO que ha comprado se ha montado en fábrica para su conveniencia. Debido a restricciones de empacado, es necesario instalar el protector y colocar la empuñadura delantera. Después de abrir la caja de cartón, compruebe si está dañada. Notifique inmediatamente a la tienda o distribuidor ECHO en caso de que haya piezas dañadas o que falten.

  • Página 10: Instalación Del Cabezal Del Hilo De Nilón

    INSTALACIÓN DEL CABEZAL DEL HILO DE NILÓN Herramientas necesarias: herramienta de traba de la cabeza, Piezas necesarias: cabezal de hilo de nilón. Asegúrese de que la placa del adaptador (C) permanezca en el eje de la toma de fuerza. Alinee el agujero de traba de la placa superior con la muesca del borde de la caja de engranajes e inserte la herramienta de traba del cabezal (D).

  • Página 11: Operación

    ECORTADORA DE HIERBA ESBROZADORA ANUAL DEL OPERADOR PERACIÓN OPERACIÓN CON LAS HOJAS Preparación de la recortadora/desbrozadora para usar hojas ADVERTENCIA PELIGRO El uso de la hoja EXIGE una configuración específica de la desbrozadora. La operación sin un protector y arnés especificados puede producir lesiones personales graves.
  • Página 12 Las hojas de plástico/nilón pueden donde se use el cabezal del hilo de nilón. ¡NO use esta hoja para maleza o broza espesa! La hoja de 8 dientes para maleza/hierba (N/P 69600120331) está diseñada para hierba, residuos de jardinería y maleza espesa. NO use esta hoja para broza o plantas gruesas de 19 mm (3/4 pulg) de diámetro o mayores.

  • Página 13: Combustible

    ISO-L-EGD y J.A.S.O. FC, tal como aceite de calidad óptima Power aprobado con la mitad de la cantidad Blend ™ de Echo, anulará la garantía del motor de dos tiempos. (Las requerida de gasolina. piezas relacionadas con las emisiones están cubiertas sólo por dos Añada la cantidad appropiada de aceite...

  • Página 14: Arranque Del Motor En Frío

    ARRANQUE DEL MOTOR EN FRÍO ADVERTENCIA PELIGRO El accesorio funcionará inmediatamente cuando el motor comienza y podría dar lugar a la pérdida de control y de lesión seria posible. Mantenga las movibles piezas accesorias clara de la tierra y de los objetos que podrían enredarse o lanzarse.

  • Página 15: Arranque Del Motor Caliente

    Si el motor no se para cuando se mueve el interruptor de parada a la posición de PARADA, cierre el estrangulador - posición de ARRANQUE EN FRÍO - para calar el motor. Su distribuidor ECHO debe reparar el interruptor de parada antes de volver a usar la...

  • Página 16: Mantenimiento

    ECHO para su mantenimiento. Como ayuda para decidir si desea HACER LAS REPARACIONES USTED MISMO o que las haga su distribuidor ECHO, se ha clasificado cada una de las tareas de mantenimiento. Si la tarea no está indicada, consulte a su distribuidor para efectuar las reparaciones.

  • Página 17: Filtro De Aire

    ECORTADORA DE HIERBA ESBROZADORA ANUAL DEL OPERADOR FILTRO DE AIRE Nivel 1. Herramientas necesarias: Cepillo de limpieza,de 25 ó 50 mm (1 ó 2 pulg.) Piezas necesarias: JUEGO DE FILTRO DE AIRE Y COMBUS- TIBLE REPOWER 90030. Cierre el estrangulador (posición de arranque en frío). Esto impide la entrada de polvo en la boca del carburador cuando se quita el filtro de aire.

  • Página 18: Bujía

    BUJÍA Nivel 2. Herramientas necesarias: llave en T, calibre de láminas, Cepillo de metal de cerdas blandas. Piezas necesarias: Juego de afinación 90075 REPOWER IMPORTANTE El daño severo al motor puede ocurrir si el BPM-8Y (BPMR-8Y en Canadá) no está instalado. Retire la bujía y revise si está...

  • Página 19: Sistema De Escape

    ECORTADORA DE HIERBA ESBROZADORA ANUAL DEL OPERADOR Quite el cable de la bujía. Quite los dos (2) tornillos de la tapa del silenciador y la tapa del silenciador (A). Quite el tornillo y apoyabrazos (B). Quite la tapa del motor (C). IMPORTANTE NO use un raspador de metal para quitar la suciedad de las aletas del cilindro.

  • Página 20: Orificio De Escape Del Cilindro

    3 meses o 90 horas de operación para mantener este motor dentro del período de durabilidad de las emisiones. ECHO recomienda encarecidamente que envíe la unidad al distribuidor ECHO para este importante servicio de mantenimiento.

  • Página 21: Lubricación

    Añada grasa si es necesario. NO llene excesivamente. Eje de impulsión (SRM-261 solamente) Afloje los dos (2) tornillos (B) y quite el tornillo guía central (C). Tire de la caja de engranajes y protector sacándolo de la caja del eje de impulsión.

  • Página 22: Reemplazo Del Hilo De Nilón

    REEMPLAZO DEL HILO DE NILÓN Piezas necesarias: Hilo de nilón para recortadora ECHO de 2,4 mm (0.095 pulg) de espesor y 12 m (40 pies [dos secciones de los 20 pies]) de largo Cabeza de Recortadora Pro Trimmer Echomatic 1. No empuje el carrete hacia adentro. Sujete el tambor y gire el carrete hacia la derecha hasta que el fiador haga clic y desaparezca del agujero.

  • Página 23: Afilador De Las Hojas De Metal

    AFILADO DE LAS HOJAS DE METAL Se han aprobado tres estilos de hojas de metal para usar en la desbrozadora ECHO. La hoja de 8 dientes puede afilarse durante el mantenimiento normal. La hoja limpiadora y la hoja de 80 dientes requiere un servicio profesional.

  • Página 24: Localización Y Reparación De Fallas

    OCALIZACIÓN Y REPARACIÓN DE FALLAS A Í f i r e l l t l i a í n i l n i l e l i t l i f c i f a t l t n I t n i ó...

  • Página 25: Almacenamiento

    ECORTADORA DE HIERBA ESBROZADORA ANUAL DEL OPERADOR LMACENAMIENTO Almacenamiento a largo plazo (más de 30 días) ADVERTENCIA PELIGRO Durante la operación, el silenciador o el silenciador catalítico y la tapa circundante se calientan. Mantenga siempre limpia de residuos inflamables el área de escape durante el transporte o almacenamiento, ya que de lo contrario se pueden producir daños materiales o lesiones personales.

  • Página 26: Especificaciones

    Ancho ------------------------------------------------------- 250 mm (9,84 pulg) Altura -------------------------------------------------------- 250 mm (9,84 pulg) Peso (seco) con cabezal cortador (SRM-261) ----------- 5,23 kg (11.5 lb) Peso (seco) con cabezal cortador (SRM-261S) --------- 5,03 kg (11,1 lb) Calibre ------------------------------------------------------- 34,0 mm (1,34 pulg)
  • Página 27 ECORTADORA DE HIERBA ESBROZADORA ANUAL DEL OPERADOR NOTAS...

  • Página 28: Información De Servicio

    • Comprando a su distribuidor ECHO. • Enviando una petición escrita que indique el número del modelo y el número de serie de la unidad Echo que posea, el número de pieza del manual (si lo sabe), su nombre y dirección, y correo a la dirección de debajo.
