Resumen de contenidos para Moes WS-SR-US-T
- Página 1 HOME, SMART MOES HOME Manual de instrucciones Interruptor inteligente Wi-Fi unipolar / 3 vías Español...
- Página 2 Bitte scannen Sie den QR-Code, um das deutsche Handbuch, das Installationsvideo und die Funktion- seinführung zu erhalten Escanee el código QR para obtener el manual en español, el video de instalación y la introducción de la función Veuillez scanner le code QR pour obtenir le manuel en français, la vidéo d'installation et l'introduction des fonctions Отсканируйте...

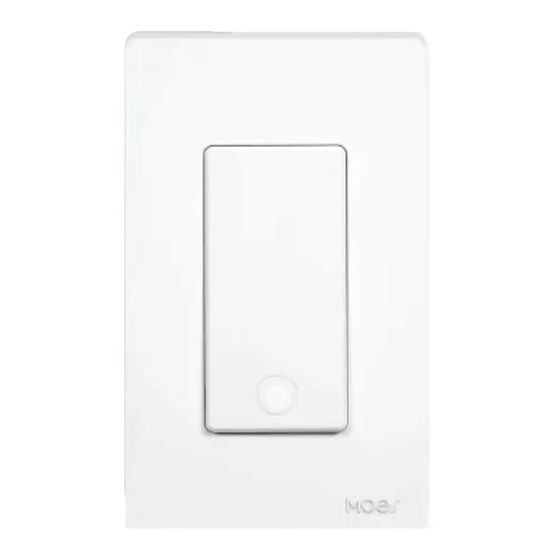

- Página 3 01 Resumen del producto Panel de cubierta ENCENDIDO/APAGADO Indicador LED 02 Estado de la luz indicadora Estado del interruptor Color claro Estado de las luces Encendido Apagado Parpadeo rápido Blanco Listo para el (0.5s ) modo de configuración Listo para AP Parpadeo lento (Punto de acceso) (1s )
- Página 4 03 Especificación Modelo: WS-SR-US-T Potencia de entrada: 100~245V AC 50/60Hz Principio de control: Relé Protocolo inalámbrico: WiFi 802.11 b/g/n 2.4GHz Corriente máxima: Potencia en espera: ≤0.5W Botón Vida: 500K veces Dimensión: 106*45*35 mm 04 Contenido suministrado Interruptor Panel Tornillos Tapones de alambre...
- Página 5 05 Información de seguridad ADVERTENCIA: RIESGO DE DESCARGA ELÉCTRICA La electricidad puede causar lesiones personales y daños materiales si se maneja de forma inadecuada.Si no está seguro de alguna parte de estas instrucciones, solicite ayuda profesional a un electricista cualificado. Asegúrese de que todos los trabajos cumplen los códigos locales y nacionales aplicables.
- Página 6 PASO 1 Desconectar la alimentación Localice el panel de disyuntores y desconecte la alimentación de cada interruptor que vaya a sustituir. Panel de disyuntores Atención: Por favor, desconecte la fuente de alimentación antes de instalar o retirar el dispositivo para evitar daños irreversibles en el dispositivo por la corriente eléctrica o algunos problemas impredecibles como el parpadeo de la lámpara.
- Página 7 PASO 3 Verificar que la alimentación está desconectada Le recomendamos que retire la placa frontal del interruptor antiguo y utilice un comprobador eléctrico para comprobar todos los cables conectados al interruptor y asegurarse de que no hay tensión en el circuito. Es posible que tenga que desconectar más de un disyuntor.
- Página 8 PASO 5 Identificar el interruptor antiguo Interruptor unipolar Un solo interruptor controla una luz o un haz de luces. Un solo polo Interruptor de 3 vías Dos interruptores controlan la misma luz o el mismo haz de luces. 3 vías 3 vías...
- Página 9 PASO 6 ldentificar cable de línea/carga Nota: El color de su cable puede ser diferente del color mostrado en el manual. Cable de LÍNEA/CARGA (normalmente NEGRO, sujeto con un tornillo negro, y puede estar marcado como “común"). Interruptor unipolar Carga Línea /Caliente Interruptor de 3 vías Viajero...
- Página 10 PASO 7 Encuentre los cables NEUTRALES El cable neutro es necesario para instalar el interruptor de luz inteligente. Lo más probable es que sea un haz de uno o varios cables blancos en la pared. Nota: Si no hay neutro, pruebe en otro lugar o pida ayuda a un electricista.
- Página 11 PASO 9 Fotografíe el cableado Afloje los terminales de tornillo y retire el interruptor antiguo.
- Página 12 PASO 10 Cablear el Smart Switch Diagrama de cableado unipolar ( Modelo de 3 vías） Neutro（Blanco） Suelo （Verde） Línea /Hot（Negro) Tape el cable L2 restante (ROJO) del Interruptor con una tuerca para cables.
- Página 13 Esquema eléctrico de 3 vías Sustituya UN INTERRUPTOR REGU- LAR DE 3 VÍAS por un SMART SWITCH Inteligente Tradicional Interruptor Interruptor Interruptor inteligente de 3 vías Línea/Carga Neutro...
- Página 14 Tradicional Inteligente Interruptor Interruptor Interruptor inteligente de 3 vías Línea/Carga Neutro...
- Página 15 Esquema eléctrico de 3 vías Sustituya AMBOS INTERRUPTORES DE 3 VÍAS REGULARES por INTER- RUPTORES INTELIGENTES. Inteligente Inteligente Interruptor Interruptor Interruptor inteligente de 3 vías Línea/Carga Neutro Interruptor inteligente de 3 vías Línea/Carga Neutro...
- Página 16 Situación no operativa Inteligente Dimmer tradicional Interruptor Dimmer inteligente...
- Página 17 PASO 11 Montar el interruptor PASO 12 Conectar la alimentación...
- Página 18 07 Añadir dispositivos ① Descarga la aplicación MOES en App store o escanea el código QR MOES App se actualiza como mucho más compatibilidad que Tuya Smart / Smart Life App, funcional bien para la escena controlada por Siri, widget y recomendaciones de escena como el servicio personalizado totalmente nuevo.
- Página 19 08 Método de enlace Wi-Fi: (dos métodos de emparejamiento) Completar el cableado del módulo de conmutación antes del emparejamiento. Nota: Si ha conectado una red 5G, desconecte primero la red 5G y conecte la red 2.4G. 1. Método uno: Escanea el código QR para configurar la guía de red. ①...
- Página 20 2. Método dos: Empareja y borra el código WiFi con Bluetooth y WiFi conectados mientras tanto.(Nueva actualización) 1.Mantenga pulsado el botón del interruptor durante 6 segundos hasta que el indicador blanco parpadee para reiniciar el interruptor y entrar en el modo de configuración rápida.
- Página 21 4.Seleccione el dispositivo que desea añadir y haga clic en “+” WiFi Smart Switch 5.Introduzca la contraseña Wi-Fi y haga clic en “Siguiente", a la espera de completar la conexión.
- Página 22 6.Añada el dispositivo correctamente, puede editar el nombre del dispositivo para entrar en la página del dispositivo haciendo clic en “Hecho".
- Página 23 09 Habilidades MOES (Alexa) Completa la configuración de red del dispositivo siguiendo las indicaciones de la aplicación. Si ya ha configurado Amazon Echo, puede omitir este paso. Las siguientes instrucciones se basan en el cliente iOS. Asegúrate de que tu dispositivo Amazon Echo está encendido y conectado a una red Wi-Fi.
- Página 24 PASO 3 Paso clave -- Habilidad de enlace Pulsa en “Habilidades" en el menú de Alexa App.
- Página 25 Introduzca la cuenta y la contraseña de la aplicación y, a continuación, pulse “Vincular ahora" para vincular su cuenta de la aplicación y activar la habilidad. Ya puedes empezar tu viaje por el hogar inteligente. PASO 4 Controla el dispositivo mediante comandos de voz, ahora puedes controlar tu dispositivo inteligente con Echo.
- Página 26 10 Habilidades MOES (Google) Completa la configuración de red del dispositivo siguiendo las indicaciones de la aplicación. Si ya ha configurado Google Home, puede omitir este paso. Las siguientes instrucciones se basan en el cliente iOS. Asegúrate de que tu dispositivo Google Home está encendido y conectado a una red Wi-Fi.
- Página 27 PASO 3 Paso clave -- Habilidad de enlace En la página principal de la aplicación Google Home, toca el menú de la barra lateral en la esquina superior izquierda y selecciona “Control doméstico". A continuación, pulse el signo más en la esquina inferior derecha y busque “Nombre de la aplicación".
- Página 28 Introduzca la cuenta y la contraseña de la App y, a continuación, pulse “Vincular ahora" para vincular su cuenta de la App. Elija la habitación en la que se encuen- tra su dispositivo y, a continuación, la habilidad apare- cerá en la lista Dispositivos de control doméstico. Ya puedes empezar tu viaje por el hogar inteligente.
- Página 29 11 PREGUNTAS FRECUENTES Si no puede añadir su dispositivo inteligente, compruébelo: 1) Si el dispositivo inteligente está encendido. 2) Si el teléfono está conectado con 2.4GHz Wi-Fi de 2 GHz. 3) Por favor, compruebe los routers o relacionados: si su router es de doble banda, por favor seleccione 2.4GHz red Wi-Fi para conectar su teléfono y el enchufe inteligente.
- Página 30 SERVICIO Gracias por su confianza y apoyo a nuestros productos, le proporcionaremos un servicio post-venta de dos años sin preocupaciones (flete no incluido), por favor no altere esta tarjeta de servicio de garantía, para salvaguardar sus legítimos derechos e intereses. Si necesita servicio o tiene alguna duda, consulte al distribuidor o póngase en contacto con nosotros.
- Página 31 INFORMACIÓN SOBRE RECICLAJE Todos los productos marcados con el símbolo de recogida selectiva de residuos de aparatos eléctricos y electrónicos (Directiva RAEE 2012/19 / UE) deben eliminarse por separado de los residuos urbanos no clasificados. Para proteger su salud y el medio ambiente, estos para proteger su salud y el medio ambiente de recogida de aparatos eléctricos y electrónicos electrónicos designados...
- Página 32 TARJETA DE GARANTÍA Información sobre el producto Nombre del producto Tipo de producto Fecha de compra Periodo de garantía Información del concesionario Nombre del cliente Teléfono del cliente Dirección del cliente Registros de mantenimiento Causa del Contenido Fecha de fallo Principal problema del fallo...
- Página 33 Gracias por su apoyo y compra en nosotros MOES , siempre estamos aquí para su completa satisfacción, no dude en compartir su gran experiencia de compra con nosotros. Si tiene alguna otra necesidad, no dude en ponerse en contacto con nosotros primero, intentaremos satisfacer su demanda.
- Página 34 AMZLAB GmbH Laubenhof 23, 45326 Essen EVATOST CONSULTING LTD Address: Suite 11, First Floor, Moy Road Business Centre, Taffs Well, Cardiff, Wales, CF15 7QR Tel:+442921680945 Email:contact@evatmaster.com WENZHOU NOVA NEW ENERGY CO.,LTD Address: Power Science and Technology Innovation Center, NO.238, Wei 11 Road, Yueqing Economic Development Zone, Yueqing, Zhejiang, China Tel:+86-577-57186815...
