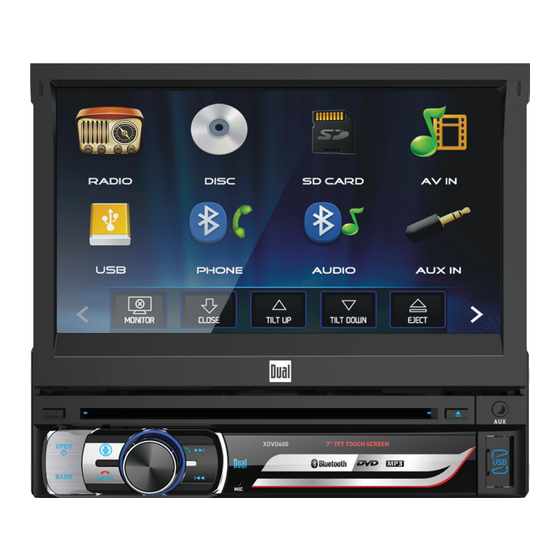

XDVD600
MANUAL DE INSTALACIÓN / USUARIO
Receptor Multimedia de DVD con Bluetooth
y Pantalla Táctil 7"
Notas de seguridad:
La pantalla de video del DVD de la unidad que está en el tablero no funcionará si el vehículo está en
movimiento. Esta es una característica de seguridad para evitar que el conductor se distraiga. Las
funciones del DVD del tablero solo funcionarán cuando el vehículo esté en Estacionamiento (Park)
y el freno de mano esté puesto. En la mayoría de los estados es ilegal que el conductor vea videos
mientras el vehículo está en movimiento.
Publicidad
Manuales relacionados para Dual XDVD600
Resumen de contenidos para Dual XDVD600
- Página 1 XDVD600 MANUAL DE INSTALACIÓN / USUARIO Receptor Multimedia de DVD con Bluetooth y Pantalla Táctil 7" Notas de seguridad: La pantalla de video del DVD de la unidad que está en el tablero no funcionará si el vehículo está en movimiento.
- Página 2 Notas sobre propiedad Este producto incorpora tecnología para proteger la propiedad, la cual está protegida por reivindicaciones de métodos de varias patentes estadounidenses y otros derechos de propiedad intelectual propiedad de Macrovision Corporation y otros propietarios de derechos. El uso de esta tecnología debe estar autorizado por Macrovision Corporation, y la misma está destinada a uso hogareño y otros usos limitados solamente, a menos que esté...
- Página 3 XDVD600 PREPARACIÓN Tabla de Contenidos Pagina Advertencia ..........
- Página 4 XDVD600 PREPARACIÓN Advertencia Luego de la instalación de este reproductor de DVD/Monitor (“unidad”) en el vehículo, el conductor no debe hacer funcionar esta unidad para mirar videos o jugar juegos de video mientras maneja. De no seguir estas instrucciones, se puede producir una distracción por parte del conductor que podría producir daño severo o la muerte a...
- Página 5 • Si tiene problemas durante la instalación, consulte con el distribuidor DUAL más cercano. • Si la unidad no funciona correctamente, reiníciela como se describe en la página 9. Si el problema persiste, consulte con el distribuidor de DUAL más cercano o comuníquese con la asistencia técnica al teléfono 1-866- 382-5476.
- Página 6 XDVD600 INSTALACIÓN Preparación Antes de comenzar • Desconecte el terminal negativo de la batería. Pida instrucciones a un técnico calificado. • Evite instalar la unidad donde pueda estar sujeta a altas temperaturas, como sol directo, o donde pueda estar sujeta a polvo, suciedad o vibración excesiva.
- Página 7 XDVD600 INSTALACIÓN Diagrama de Conexión de Entradas/Salidas Cable RCA Canal Posterior Der. (Rojo) Unidad Principal Gris Canal Posterior Izq. (Blanco) Gris Canal Frontal Der. (Rojo) Marrón Canal Frontal Izq. (Blanco) Marrón Aux. Ent, Izq. (Blanco) Negro Aux. Ent. Der. (Rojo)
- Página 8 XDVD600 FUNCIONAMIENTO Ubicaciones de los Controles Expulsar Mudo / Finalizar Entrada auxliar Banda Ranura de USB Abrir / Encendido Micrófono Liberación Sintonizar / Pista abajo Modo Volumen Arriba/Abajo / Hablar Sintonizar / Pista arriba Reiniciar Ranura microSD...
- Página 9 XDVD600 FUNCIONAMIENTO Funcionamiento General Alinear la placa frontal con la parte frontal de la unidad, a continuación, Instalación de la encaje en su lugar empezando por el lado izquierdo. placa frontal Presionar brevemente a para encender o apagar la unidad.
- Página 10 XDVD600 FUNCIONAMIENTO Funcionamiento General Desde el menú principal, presionar SETUP en la esquina inferior derecha para acceder al menú de configuración y seleccione una de las seis categorías a través de la parte inferior: General, Audio, Video y Bluetooth. General: •...
- Página 11 XDVD600 FUNCIONAMIENTO Funcionamiento General Controles de pantalla Los controles de la pantalla táctil en la parte inferior táctil de cada pantalla permiten el acceso directo a funciones importantes durante cualquier modo de operación. Espera Presionar para atenuar la pantalla o poner la unidad en modo de espera.
- Página 12 XDVD600 FUNCIONAMIENTO Funcionamiento Sintonizador Funcionamiento del Seleccionar el ícono de sintonizador (Tuner) de la pantalla de Menú Sintonizador Principal. Menú Principal Presionar para volver a la pantalla del menú principal. Modo Actual Muestra el modo actual de funcionamiento. Sintonizar abajo Presionar <<...
- Página 13 XDVD600 FUNCIONAMIENTO Funcionamiento del CD/USB/Tarjeta SD Para reproducir audio o archivos MP3 de un disco, dispositivo USB o Funcionamiento del CD, USB o Tarjeta SD tarjeta SD, inserte un disco o dispositivo y la reproducción se iniciará automáticamente. Para volver al disco, USB o tarjeta SD de reproducción de otro modo de operación, seleccione el icono correspondiente en el...
- Página 14 XDVD600 FUNCIONAMIENTO Compatibilidad de Medios – CD/DVD Tipo de archivo Nivel 1, Nivel 2 ISO9660 Nivel 3 Reproducción Extensión JOLIET Sistema de Archivo ISO9660 Nombre de Archivo 32 bytes Reproducción ROMEO Otras Nombre de Archivo Extensiones Apple ISO .mp3/.MP3/.Mp3/.mP3...
- Página 15 XDVD600 FUNCIONAMIENTO Compatibilidad de Medios – Tarjeta SD/USB Tipo de archivo FAT 12 Sistema de Archivos FAT 16/FAT 32 .mp3/.MP3/.Mp3/.mP3 Extensión de Archivos .rmp/.m4a MPEG 1 Formato MPEG 2 MPEG MPEG 2.5 MPEG 1 32/44.1/48kHz...
- Página 16 XDVD600 FUNCIONAMIENTO Compatibilidad de Medios Compatibilidad de Medios Los siguientes tipos de discos son compatibles: • CD-DA, CD-ROM (ISO), CD-R, CD-RW • DVD Video, DVD+R/RW, DVD-R/RW Los siguientes tipos de discos/archivos no son compatibles: • Archivos WMA que están protegidos por DRM (Digital Rights Management, Gestión de derechos digitales).
- Página 17 XDVD600 FUNCIONAMIENTO Funcionamiento del DVD Poner un disco Poner un disco en la ranura, y la reproducción comenzará automáticamente. Los sub-menúes pueden tener que presionarse para acceder al contenido del DVD. Lea las instrucciones de su DVD específico para ver otras características.
- Página 18 XDVD600 FUNCIONAMIENTO Funcionamiento del DVD Configuración de pantalla Presionar para ajustar la configuración del color de la pantalla. Ampliar o reducir Presionar para acercar o alejar la imagen. Subtítulo Presionar para acceder a las opciones de subtítulos. Audio Presionar para ajustar las opciones de audio.
- Página 19 Bluetooth. Consulte el manual del usuario de su dispositivo para obtener más detalles. El nombre del dispositivo es "XDVD600". El código de acceso Bluetooth es "0000". La unidad puede estar en cualquier modo de operación para el proceso de vinculación.
- Página 20 XDVD600 FUNCIONAMIENTO Funcionamiento de Bluetooth Hablar Presionar para conectar la llamada. Presionar para finalizar una llamada telefónica. Finalizar una llamada Presionar para atenuar la pantalla o poner la unidad en modo de Espera espera. Presionar para expulsar el disco. Expulsar Presionar para ajustar opciones de audio.
- Página 21 XDVD600 FUNCIONAMIENTO Entradas auxiliaries frente y trasero Entrada auxiliar Conecte una fuente de audio opcional en la (panel frontal) de entrada de 3,5 mm. Seleccionar entrada auxiliar en el menú principal para escuchar el audio. Ajuste el volumen de la fuente de audio externa, según sea necesario (si está...
- Página 22 XDVD600 sea compatible con cualquier control del volante. Los siguientes controles están disponibles para la mayoría de los vehículos. Nota: No todas las funciones de volante OE pueden ser soportadas por el XDVD600. 4. Preseleccionadas 1. Volumen arriba (+) 7.
- Página 23 • Envíe un correo electrónico: Esta garantía se extiende al comprador cs@dualav.com minorista original por productos comprados a un distribuidor Dual autorizado y utilizados en Exclusión de ciertos daños: los Estados Unidos de América. Esta garantía es exclusiva y en lugar de cualquiera y todas las otras garantías,...
- Página 24 XDVD600 FUNCIONAMIENTO Especificaciones Disco Respuesta de frecuencia: 20Hz-20kHz Separación de canal @ 1kHz: >80dB Convertidor D/A: 24 Bit Sintonizador de FM Rango de sintonía: 87.5MHz-107.9MHz Sensibilidad útil: 10dBf 50 dB de sensibilidad de silencio: 20dbf Separación de estéreo @ 1kHz:...
- Página 25 Guarde su recibo original de venta y entréguelo en caso de necesitar un servicio, ya que el recibo original se considera la mejor prueba de compra e indica la fecha en que compró su producto Dual. Nombre del Distribuidor Teléfono del Distribuidor...
- Página 26 Dual Electronics Corp. Llamada gratuita: 1-866-382-5476 Lunes-Viernes, 9AM-5PM EST www.dualav.com ©2021 Dual Electronics Corp. Todos los derechos reservados. NSA0521-V01 Impreso en China...
