SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL
IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily
injury!
This manual contains important information about product safety. Please read and
understand this manual BEFORE operating the power tool. Please keep this manual
available for other users and owners before they use the power tool.
This manual should be stored in safe place.
INSTRUCTIONS DE SECURITE ET MODE D'EMPLOI
Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la
mort ou de sérieuses blessures corporelles!
Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce
produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil
motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires
avant qu'ils utilisent l'outil motorisé. Ce mode d'emploi doit être conservé dans un
endroit sûr.
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede
resultar en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y
comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual
para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este
manual debe ser guardado en un lugar seguro.
DOUBLE INSULATION
DOUBLE ISOLATION
AISLAMIENTO DOBLE
G 12SA3 • G 13SB3
AVERTISSEMENT
ADVERTENCIA
G12SA3
WARNING

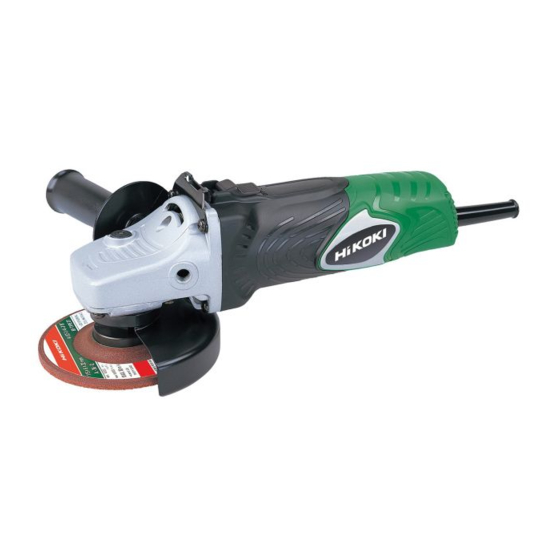

Disc Grinder
Meuleuse
Amoladora angular

Publicidad

loading

Resumen de contenidos para Hitachi G 13SB3

  • Página 1 Model Disc Grinder G 12SA3 • G 13SB3 Modèle Meuleuse Modelo Amoladora angular G12SA3 SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL WARNING IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual BEFORE operating the power tool.
  • Página 2 CONTENTS English Page Page IMPORTANT SAFETY INFORMATION ....3 ASSEMBLY AND OPERATION ....... 11 MEANINGS OF SIGNAL WORDS ......3 APPLICATIONS ........... 11 PRIOR TO OPERATION ........11 SAFETY ..............4 GRINDER OPERATION ........13 GENERAL SAFETY RULES ........4 DEPRESSED CENTER WHEEL SPECIFIC SAFETY RULES AND ASSEMBLY AND DISASSEMBLY ....
  • Página 3 WARNINGS on the power tool and in this Instruction Manual. NEVER use this power tool in a manner that has not been specifically recommended by HITACHI. MEANINGS OF SIGNAL WORDS WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.
  • Página 4 English SAFETY GENERAL SAFETY RULES WARNING: Read and understand all instructions. Failure to follow all instructions listed below, may result in electric shock, fire and/or serious personal injury. SAVE THESE INSTRUCTIONS Work Area (1) Keep your work area clean and well lit. Cluttered benches and dark areas invite accidents.
  • Página 5 English (4) Remove adjusting keys or wrenches before turning the tool on. A wrench or a key that is left attached to a rotating part of the tool may result in personal injury. (5) Do not overreach. Keep proper footing and balance at all times. Proper footing and balance enables better control of the tool in unexpected situations.
  • Página 6 English SPECIFIC SAFETY RULES AND SYMBOLS 1. ALWAYS use proper guard with grinding wheel. A guard protects operator from broken wheel fragments. 2. Accessories must be rated for at least the speed recommended on the tool warning label. Wheels and other accessories running over rated speed can fly apart and cause injury.
  • Página 7 16. NEVER use a tool which is defective or operating abnormally. If the tool appears to be operating unusually, making strange noises, or otherwise appears defective, stop using it immediately and arrange for repairs by a Hitachi authorized service center.
  • Página 8 ---/min ..revolutions per minute DOUBLE INSULATION FOR SAFER OPERATION To ensure safer operation of this power tool, HITACHI has adopted a double insulation design. “Double insulation “ means that two physically separated insulation systems have been used to insulate the electrically conductive materials connected to the power supply from the outer frame handled by the operator.
  • Página 9 English SAVE THESE INSTRUCTIONS MAKE THEM AVAILABLE TO OTHER USERS AND OWNERS OF THIS TOOL!
  • Página 10 English FUNCTIONAL DESCRIPTION NOTE: The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance of the power tool. NEVER operate, or attempt any maintenance on the tool unless you have first read and understood all safety instructions contained in this manual.
  • Página 11 English ASSEMBLY AND OPERATION APPLICATIONS Removal of casting fin and finishing of various type of steel, bronze and aluminum materials and castings. Grinding of welded sections or sections cut by means of an acetylene torch. Grinding of synthetic resins, slate, brick, marble. WARNING: To avoid the risk of serious injury, NEVER use this grinder with cup wheels and/or saw blades.
  • Página 12 English 6. Mounting the wheel guard Be sure to mount the wheel guard at an angle that will protect the operator’s body from injury by a broken wheel piece. [Installing Wheel Guard] Slightly loosen the screw on the wheel Locating Pin guard.
  • Página 13 English GRINDER OPERATION Switch 1. Hold the grinder firmly by its housing and side handle (Fig. 1). The grinder produces a counterforce which must be controlled by firmly holding onto the grinder. 2. Turn the grinder “on”. (Fig. 3) While holding the grinder firmly, use one finger to slide the switch to the “on”...
  • Página 14 English DEPRESSED CENTER WHEEL ASSEMBLY AND DISASSEMBLY WARNING: Never attempt to assemble or disassemble the depressed center wheel, unless the power switch is in the “OFF” position and the electrical cord has been disconnected from the receptacle. 1. Assembly (1) Turn the disc grinder upsidedown so that the spindle is facing upward. (2) Align the oval-shaped indentation of the wheel washer with the notched part of the spindle, then attach them.
  • Página 15 CAUTION: Using this grinder with a carbon brush which is worn in excess of the wear limit will damage the motor. NOTE: Use HITACHI carbon brush No. 88 indicated in Fig. 6. Replacing carbon brushes: <Disassembly>...
  • Página 16 CAUTION: Repair, modification and inspection of Hitachi Power Tools must be carried out by an Hitachi Authorized Service Center. This Parts List will be helpful if presented with the tool to the Hitachi Authorized Service Center when requesting repair or other maintenance. In the operation and maintenance of power tools, the safety regulations and standards prescribed in each country must be observed.
  • Página 17 NOTE: Accessories are subject to change without any obligation on the part of the HITACHI. STANDARD ACCESSORIES Depressed center wheel ..................... 1 4-1/2"...
  • Página 18 AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI. SIGNIFICATION DES MOTS D’AVERTISSEMENT AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.
  • Página 19 Français SECURITE REGLES GENERALE DE SECURITE AVERTISSEMENT: Lire et coxmprendre toutes les instructions. Un non respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles. CONSERVER CES INSTRUCTIONS Zone de travail (1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents.
  • Página 20 Français (2) S’habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles.
  • Página 21 Français (2) Lors de la réparation d’un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d’entretien de ce mode d’emploi. L’utilisation de pièces non autorisées ou un non respect des instructions d’entretien peut créer un risque d’électrocution ou de blessures. REGLES DE SECURITE SPECIFIQUES ET SYMBOLES 1.
  • Página 22 Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé. 17. NE JAMAIS laisser fonctionner l’outil sans surveillance. Le mettre hors tension.
  • Página 23 Français 19. Ne pas essuyer les parties en plastique avec du solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé...
  • Página 24 Français DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité...
  • Página 25 Français DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité...
  • Página 26 Français ASSEMBLAGE ET FONCTIONNEMENT UTILISATIONS Retrait des ébarbures de moulage et finition de divers type de matériaux en métal, bronze et aluminium ainsi que des moulages. Meulage des sections soudées ou des sections coupées à l’acétylène. Meulage des résines synthétiques, des ardoises, des briques, du marbre. AVERTISSEMENT: Pour éviter tout risque de blessures graves, NE JAMAIS utiliser cette meuleuse avec des meules-boisseaux et/ou des...
  • Página 27 Français 6. Montage du capot couvre-meule S’assurer de monter le capot couvre-meule Tige de avec un angle qui protège le corps de positionne- l’opérateur de blessures causées par une ment pièce de métal cassée. [Installation du capot couvre-meule] Desserrer légèrement la vis du capot couvre-meule.
  • Página 28 Français UTILISATION DE LA MEULEUSE Interrupteur 1. Maintenir la meuleuse fermement par son boîtier et sa poignée secondaire (Fig. 1). La meuleuse produit une contre-force qui doit être maîtrisée en la maintenant fermement. 2. Mettre la meuleuse sous tension (Fig. 3) Tout maintenant meuleuse...
  • Página 29 Français PRECAUTION: La meule à dépression centrale en rotation crée une turbulence d’air. Ne pas poser la meuleuse dans des endroits poussiéreux ou sales avant qu’elle ne soit complètement arrêtée. ASSEMBLAGE ET DESASSEMBLAGE DE LA MEULE A DEPRESSION CENTRALE AVERTISSEMENT: Ne jamais essayer d’assembler ou de désassembler la meule à...
  • Página 30 à l’intérieur des porte-balais. PRECAUTION: Utiliser la meuleuse avec un balai en carbone qui est usé au-delà de la limite d’usure endommagera le moteur. REMARQUE: Utiliser le balai en carbone HITACHI No. 88 indiqué sur la figure 6.
  • Página 31 MODIFICATIONS: Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient...
  • Página 32 5" (125 mm) dia. extérieur × 1/4" (6 mm) épaisseur × 7/8" (22 mm) trou central (No. de code 701050) ......G13SB3 Clef (No. de code 938332Z) ....................1 Poignée latérale (No. de code 994322) ................1 REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.
  • Página 33 ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.
  • Página 34 Español SEGURIDAD NORMAS GENERALES DE SEGURIDAD ADVERTENCIA: Lea y entienda todas las instrucciones. Si no sigue las instrucciones indicadas a continuación, pueden producirse descargas eléctricas, incendios, y/o lesiones serias. GUARDE ESTAS INSTRUCCIONES Área de trabajo (1) Mantenga el área de trabajo limpia y bien iluminada. Los bancos de trabajo desordenados y las áreas obscuras pueden conducir a accidentes.
  • Página 35 Español (2) Vístase adecuadamente. No utilice ropa floja ni joyas. Si tiene pelo largo, recójaselo. Mantenga su pelo, ropa, y guantes alejados de las partes móviles. La ropa floja, las joyas, o el pelo largo pueden engancharse en las partes móviles. (3) Evite la puesta en marcha accidental.
  • Página 36 Español (2) Para el servicio de mantenimiento o reparación de una herramienta, utilice solamente piezas de repuesto idénticas. Siga las instrucciones de la sección de mantenimiento de este manual. La utilización de piezas no autorizadas, o el no seguir las indicaciones del Manual de instrucciones puede crear el riesgo de descargas eléctricas u otras lesiones.
  • Página 37 16. NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi. 17. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.
  • Página 38 Español 19. No limpie las partes de plástico con disolvente. Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.
  • Página 39 Español AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el...
  • Página 40 Español DESCRIPCIÓN FUNCIONAL NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.
  • Página 41 Español MONTAJE Y OPERACIÓN APLICACIONES Eliminación de rebabas de piezas fundidas y acabado de varios tipos de materiales y piezas fundidas de acero, bronce, y aluminio. Amoladura de secciones soldadas o de secciones cortadas con un soplete oxiacetilénico. Amoladura de resinas sintéticas, pizarra, ladrillo, y mármol. ADVERTENCIA: Para evitar el riesgo de lesiones de gravedad, no utilice NUNCA esta amoladora con muelas de cubeta y/u hojas de sierra.
  • Página 42 Español La amoladura de una plancha de acero delgada puede producir ruidos retumbantes. Para evitar tales ruidos, coloque una esterilla de goma debajo de la pieza de trabajo. No permita que en el área de trabaja haya niños ni personal no autorizado. 6.
  • Página 43 Español OPERACIÓN DE LA AMOLADORA ANGULAR 1. Sujete firmemente la amoladora por su carcasa y la empuñadura lateral Interruptor (Fig. 1). La amoladora producirá una contrafuerza que habrá que controlar sujetándola firmemente. 2. Conecte la alimentación de la amoladora. (Fig. 3) Sujetando firmemente la amoladora, utilice un dedo para deslizar el interruptor hasta la posición “ON”.
  • Página 44 Español 6. Ajuste la operación de acuerdo con el acabado deseado. Para realizar un acabado preciso, reduzca la presión levantando ligeramente la amoladora. Realice la operación de amoladura lentamente y con la velocidad apropiada. PRECAUCIÓN: El giro de la rueda de disco abombado creará turbulencia de aire. No coloque la amoladora en áreas de polvo o suciedad hasta que se haya parado completamente.
  • Página 45 Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN: La utilización de esa amoladora con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas HITACHI Núm. 88 indicadas en la Fig. 6.
  • Página 46 SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI. 6. Lista de repuestos PRECAUTION: La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento.
  • Página 47 NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI. ACCESORIOS ESTÁNDAR Rueda de disco abombado ....................1 4-1/2"...
