SEVA™

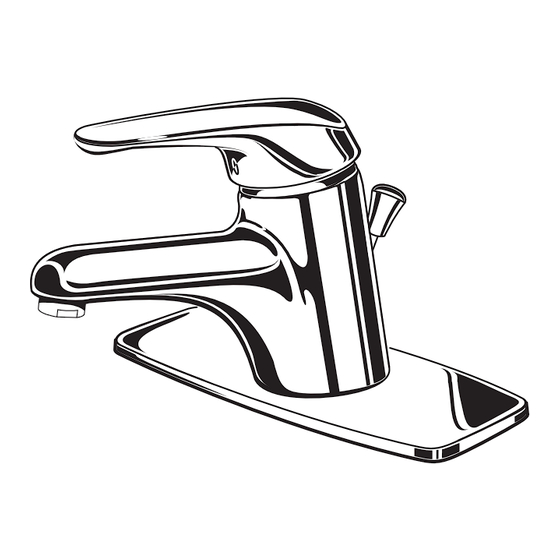

Llave mezcladora con una manija para lavabo con
Desagüe SpeedConnect™
Felicitaciones por la compra de su llave American Standard
con desagüe Speed Connect, una característica encontrada
solamente en las llaves American Standard.
Desagüe Speed Connect™*
• Menos piezas, se instala en menos tiempo
• Nunca necesita ajuste
• Garantizado para sellar adecuadamente la primera vez, todas las veces.
*Su nueva llave American Standard está diseñada para funcionar solamente con el desagüe Speed Connect.
Para asegurar que su instalación avance sin inconvenientes, lea estas instrucciones cuidadosamente antes
de comenzar.
Herramientas recomendadas
Destornillador
1
INSTALE LA LLAVE
PRECAUCIÓN
Cierre las tomas de agua caliente y fría antes de comenzar.
Para la instalación con tres orificios (centros de 10.16 cm o 4"), coloque la
PLACA PARA MASILLA (1) en el lavabo o superficie de montaje de manera
que encaje en los dos orificios externos.
Ubique el CHAPETÓN (2) sobre la PLACA PARA MASILLA (1).
Pase los CONDUCTOS DE ALIMENTACIÓN DE LA LLAVE (5), el CONECTOR
DEL CABLE (3) y el PERNO (6) a través de la ARANDELA (4) y a través
del CHAPETÓN (2).
Desde abajo, empuje el EMPAQUE (7) y la PLACA DE RETENCIÓN (8)
sobre el PERNO (6) y asegure con una TUERCA (9), empujando la llave hacia
la parte delantera del lavabo de manera que el PERNO (6) se apoye sobre
el orificio del lavabo. Antes del ajuste final, acomode la llave y el CHAPETÓN
(2) de manera que queden centrados de lado a lado.
Cierre el agua en
la toma principal.
Instrucciones
de instalación
SERIE 1480
Pinzas ajustables
6
2
1
3
Certificada para cumplir con la norma del
Instituto Nacional Americano de Estándares
(American National Standards Institute, ANSI) A112.18.1
M968303 SP Rev. 1.4 (2/16)
Llave inglesa
4
7
8
9
5
