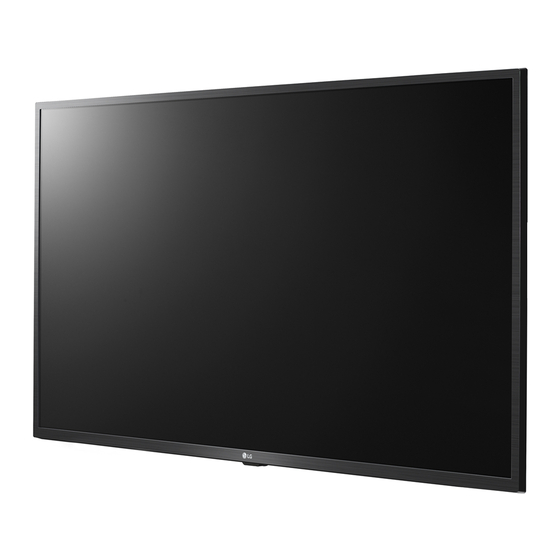

MANUAL DE USUARIO
Señalización digital de LG
(MONITOR SIGNAGE)
Lea este manual atentamente antes de utilizar el monitor y consérvelo para consultarlo
cuando lo necesite.
43UL3G
50UL3G
55UL3G
65UL3G
75UL3G
86UL3G
75UL3G-M
75UL3G-B
www.lg.com
Copyright © 2020 LG Electronics Inc. Reservados todos los derechos.
Publicidad
Manuales relacionados para LG 50UL3G
Resumen de contenidos para LG 50UL3G
- Página 1 Señalización digital de LG (MONITOR SIGNAGE) Lea este manual atentamente antes de utilizar el monitor y consérvelo para consultarlo cuando lo necesite. 43UL3G 50UL3G 55UL3G 65UL3G 75UL3G 86UL3G 75UL3G-M 75UL3G-B www.lg.com Copyright © 2020 LG Electronics Inc. Reservados todos los derechos.
- Página 2 ÍNDICE ADVERTENCIA! INSTRUCCIONES DE SEGURIDAD ......3 MONTAJE Y PREPARACIÓN ..6 - Accesorios opcionales ............7 - Componentes y Botones ..........8 - Escena de retrato .............9 - Uso de un cable de anclaje Kensington ....9 - Montaje en una pared ..........10 MANDO A DISTANCIA ....12 CONEXIONES ......
- Página 3 ADVERTENCIA - Este equipo cumple los requisitos de • PARA EVITAR INCENDIOS, MANTENGA LAS VELAS U la Clase A de CISPR 32. En un entorno residencial, este OTROS OBJETOS CON LLAMA EXPUESTA ALEJADOS equipo puede causar interferencias de radio. DE ESTE PRODUCTO EN TODO MOMENTO. •...
- Página 4 No intente modificar este producto de ninguna manera • No deje que sus hijos se suban al Monitor ni se sin la autorización escrita de LG Electronics. Podría cuelguen de él. El monitor podría caerse y provocar producirse un incendio accidental o una descarga daños graves.
- Página 5 • Baterías - Almacene los accesorios (batería, etc.) en un lugar seguro fuera del alcance de los niños. - No provoque un cortocircuito, desmonte o permita que las baterías se recalienten. No arroje las baterías en el fuego. No exponga las baterías a temperaturas muy elevadas y manténgalas alejadas de la luz solar directa, el fuego y emisores de calor eléctricos.
- Página 6 • Software y manual de SuperSign - Descarga desde el sitio Web de LG Electronics. - Visite el sitio Web de LG Electronics (http://partner.lge.com) y descargue la última versión del software para su modelo. • La garantía no cubre los daños causados por el uso del producto en entornos con demasiado polvo.
- Página 7 Accesorios opcionales (En función del modelo) Los accesorios opcionales están sujetos a cambios sin previo aviso para la mejora del rendimiento del producto; además, podrán añadirse nuevos accesorios. Las ilustraciones que aparecen en este manual pueden ser diferentes con respecto al producto y los accesorios reales.
- Página 8 Componentes y Botones La imagen puede variar en función del modelo. Encendido (Pulse el botón cuando el monitor esté apagado.) Apagado (Pulse el botón cuando el monitor esté encendido.)
- Página 9 Escena de retrato (43UL3G, 50UL3G, 55UL3G, 65UL3G, 75UL3G, 75UL3G-M, 75UL3G-B) Cuando instale el monitor en posición vertical, gírelo 90 grados en el sentido de las agujas del reloj (de frente a la pantalla). Uso de un cable de anclaje Kensington (Esta función no está...
- Página 10 Si los tornillos superan la longitud estándar, el monitor podría sufrir daños internos. Si se usan tornillos que no cumplan el estándar VESA, el monitor podría sufrir daños o caerse. LG Electronics no se hace responsable de ningún accidente provocado por no haber usado tornillos estándar.
- Página 11 Si instala el monitor en un techo o una pared inclinada, puede caerse y producir lesiones físicas. Utilice un soporte de montaje en pared autorizado por LG y póngase en contacto con su distribuidor local o con el personal cualificado para que le ayuden con la instalación.
- Página 12 MANDO A DISTANCIA Las descripciones que aparecen en este manual se basan en los botones del mando a distancia. Lea este manual con detenimiento para utilizar el monitor correctamente. Para instalar las pilas, abra la tapa del compartimento, sustitúyalas por otras (AAA de 1,5 Vcc) haciendo coincidir los polos de acuerdo con las etiquetas del interior del compartimento y vuelva a colocar la tapa.
- Página 13 Permite seleccionar el modo de imagen. (INICIO) Activa el Iniciador. Accede al menú de balance de blancos. (CONFIGURACIÓN) Permite el acceso a los menús principales o guarda la información que introduzca y sale de los menús. No se admite esta función. (Botones de navegación) Permiten desplazarse por los menús y las opciones.
- Página 14 CONEXIONES Puede conectar varios dispositivos externos a su monitor. Cambie el modo de entrada y seleccione el dispositivo externo al que desea conectarse. Para obtener más información acerca de los conectores de dispositivos externos, consulte el manual proporcionado con cada dispositivo. Conexión a un PC No se suministran algunos de los cables.
- Página 15 NOTA • Para obtener la mejor calidad de imagen, se recomienda el uso de un monitor con conexión HDMI. • Para cumplir con las especificaciones del producto, utilice un cable de interfaz apantallado con núcleo de ferrita, como un cable DVI-D/HDMI. •...
- Página 16 DVI IN DP OUT DP IN DP OUT DP IN DP OUT Conexión de varios monitores Para utilizar varios monitores conectados entre sí, conecte el extremo del cable de señal de entrada al conector un monitor y conecte el otro extremo al conector del otro monitor.
- Página 17 SOLUCIÓN DE PROBLEMAS » Cada modelo puede tener puntos distintos por verificar. » Para obtener información sobre los ajustes de su PC, consulte la ayuda de Windows. Problemas relacionados con el uso • El aparato no se enciende. - Compruebe que el cable de alimentación esté bien conectado a la toma. - Intente encender el dispositivo después de desconectar el adaptador de CA y de limpiar el puerto de contacto.
- Página 18 • Las imágenes parpadean o se agitan en la pantalla. - Si enciende el monitor cuando está frío, es posible que la pantalla parpadee. Esto es normal. - Asegúrese de que los ajustes actuales de resolución y frecuencia de la tarjeta gráfica sean compatibles con el monitor.
- Página 19 Problemas relacionados con el sonido • No hay salida de sonido. - Compruebe que el cable de audio esté conectado correctamente. - Ajuste el volumen del producto o del dispositivo externo. - Compruebe que el sonido esté configurado correctamente. • El sonido es demasiado sordo.
- Página 20 Marcado de imágenes • Estas imágenes aparecen al apagar el producto. - Si visualiza una imagen fija durante un tiempo prolongado, se podrían dañar los píxeles en poco tiempo. Utilice la función de salvapantallas. - Si se muestra en pantalla una imagen oscura después de otra con mucho contraste (blanco o gris y negro), podría provocar marcado de imágenes.
- Página 21 ESPECIFICACIONES DEL PRODUCTO Las especificaciones del producto que se indican a continuación pueden cambiar sin previo aviso debido a una actualización de las funciones del producto. “ ” se refiere a la corriente alterna (CA) y “ ” se refiere a la corriente continua (CC). Pantalla LCD Tipo de pantalla TFT (Thin Film Transistor, transistor de película fina)
- Página 22 973 mm × 572 mm × 85,0 mm / 8,0 kg Cabezal alto x profundidad) / Peso 973 mm × 623 mm × 216 mm / 8,1 kg Cabezal + Soporte 50UL3G Pantalla LCD 0,2854 mm (H) x 0,2854 mm (V) Pixel Pitch Fuentes de alimentación Consumo de energía...
- Página 23 75UL3G, 75UL3G-M, 75UL3G-B Pantalla LCD 0,4296 mm (H) x 0,4296 mm (V) Pixel Pitch Fuentes de alimentación Consumo de energía Modo encendido: 155 W (Tip.) Modo de suspensión: ≤ 0,5 W Modo de espera: ≤ 0,5 W Dimensiones (ancho x 1693 mm x 978 mm x 88,8 mm / 34,6 kg Cabezal alto x profundidad) / Peso...
- Página 24 Especificaciones del módulo inalámbrico (LGSBWAC72) LAN inalámbrica (IEEE 802.11a/b/g/n/ac) Rango de frecuencias (MHz) Potencia de salida (máx.) (dBm) De 2400 a 2483,5 De 5150 a 5725 16,5 De 5725 a 5850 (no para la UE) 11,5 Bluetooth Rango de frecuencias (MHz) Potencia de salida (máx.) (dBm) De 2400 a 2483,5 •...
- Página 25 Modo admitido HDMI (PC) Resolución Frecuencia horizontal (kHz) Frecuencia vertical (Hz) Comentarios 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 720 44,772 59,855 1280 x 1024 63,981 60,02 1680 x 1050 65,29 59,954 1920 x 1080 67,5 3840 x 2160 67,5 HDMI1/2/3...
- Página 26 NOTA • Frecuencia horizontal: El intervalo horizontal es el tiempo que se tarda en mostrar una línea horizontal. Si se divide 1 por el intervalo horizontal, el número de líneas horizontales mostradas cada segundo se puede tabular como la frecuencia horizontal. Se mide en kilohercios (kHz). •...
- Página 27 Reservados todos los derechos. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such ® marks by LG Electronics Inc. is under license. Other trademarks and trade names are those of their respective owners.
- Página 28 El número de serie y el modelo del producto están situados en la parte posterior y en un lateral del mismo. Anótelos por si alguna vez necesita asistencia. El ruido temporal es normal al encender y apagar el MODELO dispositivo. N.º...
