Pulizia del condizionatore - Smontaggio del coperchio

Pos Denominazione
1 Viti di fissaggio
Intagli della base in
4
lamiera
Requisito
- Il condizionatore è privo di tensione
-
Aspetti scaricare la fase di 5 minuto per i componenti elettrici. Apra solo in seguito il dispositivo.
Procedura
 Rimuovere le viti di fissaggio(1).
 Inclinare il coperchio(5) in avanti di 20°(2).
 Scollegare il cavo di terra e i cavi di collegamento dall'unità di visualizzazione o di comando (lato interno)(3).
 Sollevare il coperchio di ca. 15 mm e tirare dagli intagli della base in lamiera.

Il coperchio è smontato.
Istruzioni per l'uso DTS e DTI 6201C / 6301C Standard-Controller (SC) 086100015b © Pfannenberg GmbH
1
5

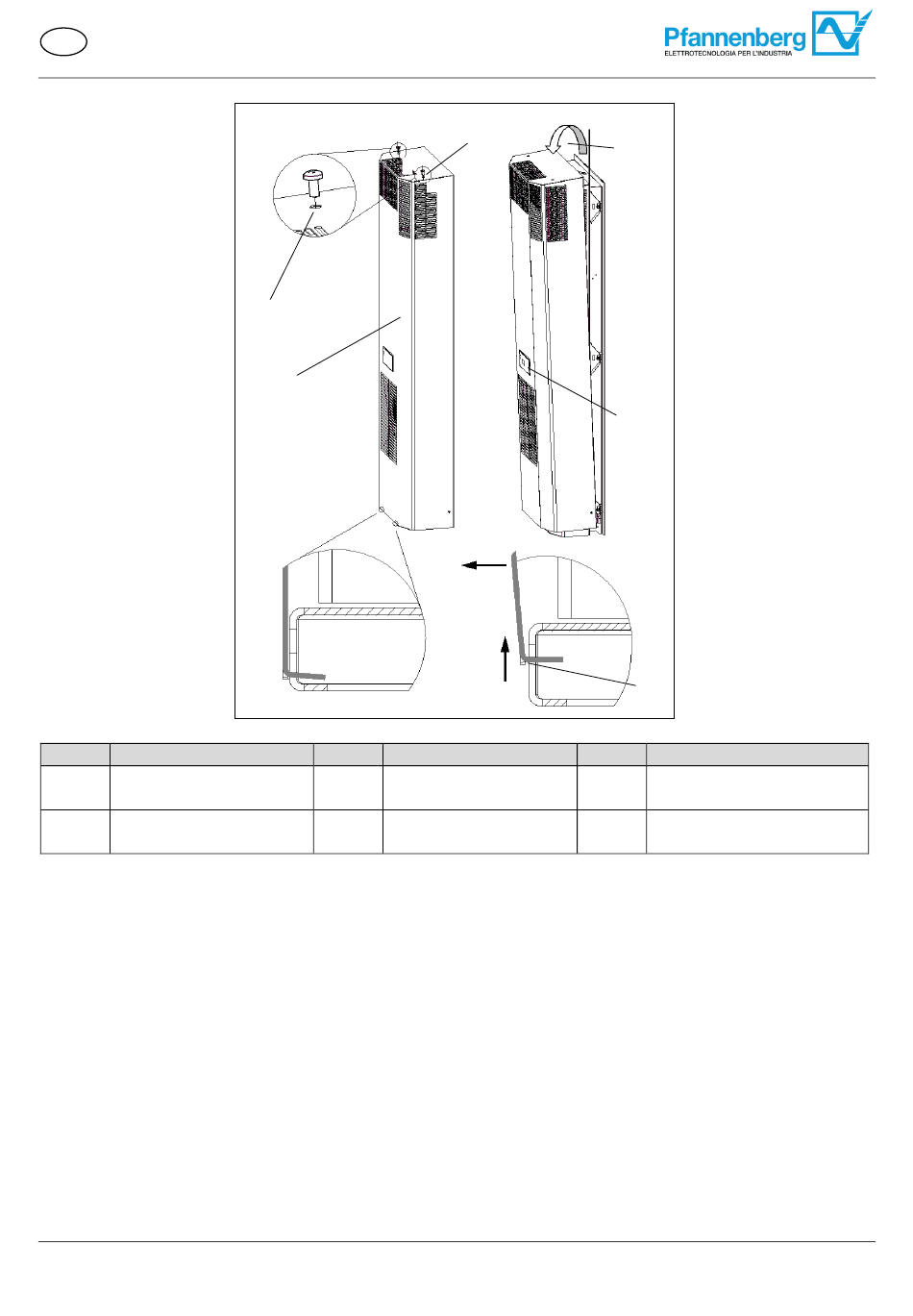

Immagine 23 – Smontaggio del coperchio
Pos Denominazione
2 Angolo di inclinazione
Coperchio
5
dell'apparecchio
1
2
3
4
Pos
3
Denominazione
Unità di visualizzazione o di
comando
Pagina 32 / 39
