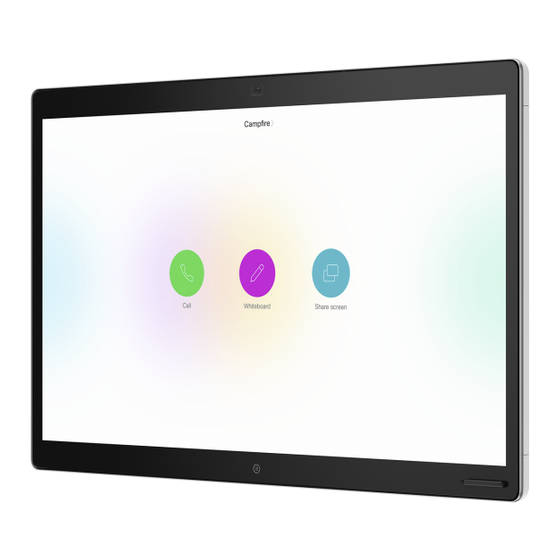

Cisco Spark Board 70
Compliance model number: AA70WW
Installation Guide: Wall Mount
Guide d'installation : installation murale
FR
Guía de instalación: montaje en pared
ES
Manual de Instalação: montagem na parede
PT
Guida per l'installazione: montaggio a parete
IT
Installationshandbuch: Wandhalterung
DE
DRAFT
Publicidad
Manuales relacionados para Cisco AA70WW
Resumen de contenidos para Cisco AA70WW
- Página 1 Cisco Spark Board 70 Compliance model number: AA70WW Installation Guide: Wall Mount Guide d’installation : installation murale Guía de instalación: montaje en pared Manual de Instalação: montagem na parede Guida per l’installazione: montaggio a parete Installationshandbuch: Wandhalterung DRAFT...
- Página 2 Hex, 5 mm Hex, 5 mm DRAFT × 2 × 2...
- Página 3 We recommend 3 people working together to mount this system. Follow local regulations. Nous recommandons que 3 personnes travaillent ensemble pour installer ce système. Respectez les réglementations locales en vigueur. Recomendamos montar el sistema entre 3 personas. Siga las normativas locales. Recomendamos que a montagem deste sistema seja realizada por 3 pessoas em conjunto.
- Página 4 Provide tools and mounting hardware that suits your wall. Utilisez des outils et du matériel de fixation adaptés au mur où sera installé le système. Utilice herramientas y piezas de montaje que se adapte a su pared. Utilize as ferramentas e as ferragens de montagem adequadas à parede. Utilizzare utensili e materiali di montaggio adatti al tipo di parete.
- Página 5 Power (100-240 VAC, 3.5 A max, 50/60 Hz) Always use the provided power cable. Keep the power plug and outlet easily accessible in case you need to disconnect the device from power. Alimentation (100-240 V CA, 3,5 A max., 50/60 Hz) Utilisez toujours le câble d’alimentation fourni. Assurez-vous de pouvoir accéder facilement à...
- Página 6 Ethernet > 1.0 m > 3.3 ' DRAFT...
- Página 7 Fasten the wall mount bracket so that it can safely support the product. Choose the horizontal slots that suit your wall. The product with wall mount bracket weighs 70 kg / 155 lb. Choose mounting hardware that suits your wall. Use minimum four screws. Fixez le support de montage mural pour qu’il puisse accueillir le produit en toute sécurité.
- Página 8 ≥ 4 > 10 cm > 4" 1.85 m 6.0' ≥ 4 5.2 mm 0.20" ≥ 4 DRAFT...
- Página 9 × 8 142 lb 64 kg DRAFT 16.4'...
- Página 10 142 lb 64 kg × 2 DRAFT...
- Página 11 × 2 DRAFT...
- Página 12 × 2 × 2 × 2 Hex, 5 mm × 2 DRAFT...
- Página 13 142 lb 64 kg Place the screen securely onto the bracket. Placez l’écran fermement sur le support. Coloque la pantalla firmemente sobre el soporte. Fixe o ecrã firmemente no suporte. Posizionare saldamente lo schermo sulla staffa. Platzieren Sie den Bildschirm fest auf der Halterung. DRAFT...
- Página 14 × 2 DRAFT...
- Página 15 DRAFT...
- Página 16 http://help.ciscospark.com Look for Getting Started articles for the product. Consultez les guides d’utilisation du produit. Busque artículos en los que se explique cómo usar por primera vez el producto. DRAFT Procure os artigos de Introdução relativos ao produto. Cercare la Guida introduttiva per il prodotto. Schauen Sie nach Onlinedokumentation zu den ersten Schritten mit dem Produkt.
- Página 17 How to release the Spark Board from the wall bracket Hold the screen firmly in place while you release the lever on both sides. Then carefully lift the screen off the wall bracket. Comment détacher le Spark Board du support mural Maintenez l’écran fermement en place pendant que vous relevez le levier de verrouillage des deux côtés.
- Página 18 142 lb 64 kg × 2 DRAFT...
- Página 19 Cisco Spark Board 70 1. Camera 2. Microphone array 5. Loudspeakers 3. Screen 6. Magnetic pen holder 4. Home button 7. Connector panel (at rear) 1. Camera Caméra / Cámara / Câmara / Videocamera / Kamera 2. Microphone array Matrice de microphones / Haz de micrófonos / Conjunto de microfones / Serie di microfoni / Mikrofon-Array 3.
- Página 20 A. Power F. Status LED B. Network G. Factory reset C. USB H. Kensington lock D. HDMI input E. Audio line output A. Power (100-240 VAC, 3.5 A max, 50/60 Hz) Alimentation (100-240 V CA, 3,5 A max., 50/60 Hz) / Alimentación (100-240 VCA, 3,5 A máx., 50/60 Hz) / Alimentação (100-240 V CA, 3,5 A máx, 50/60 Hz) / Alimentazione (100-240 VAC, 3,5 A max, 50/60 Hz) / Eingangsleistung (100 bis 240 VAC, 3,5 A max., 50/60 Hz) B.
- Página 21 Explore o Cisco Project Workplace para encontrar inspiração e diretrizes ao preparar o seu escritório ou a sua sala de conferências para a realização de videoconferências. Consultate il Cisco Project Workplace per trovare spunti e linee guida per la predisposizione di uffici e sale riunioni per videoconferenze.
- Página 22 Cisco e qualquer outra empresa. (1110R) Cisco e il logo Cisco sono marchi o marchi registrati di Cisco e/o dei relativi affiliati negli Stati Uniti e in altri paesi. Per visualizzare l’elenco di marchi Cisco, visitare il sito Web all’indirizzo: www.cisco.com/go/trademarks.
