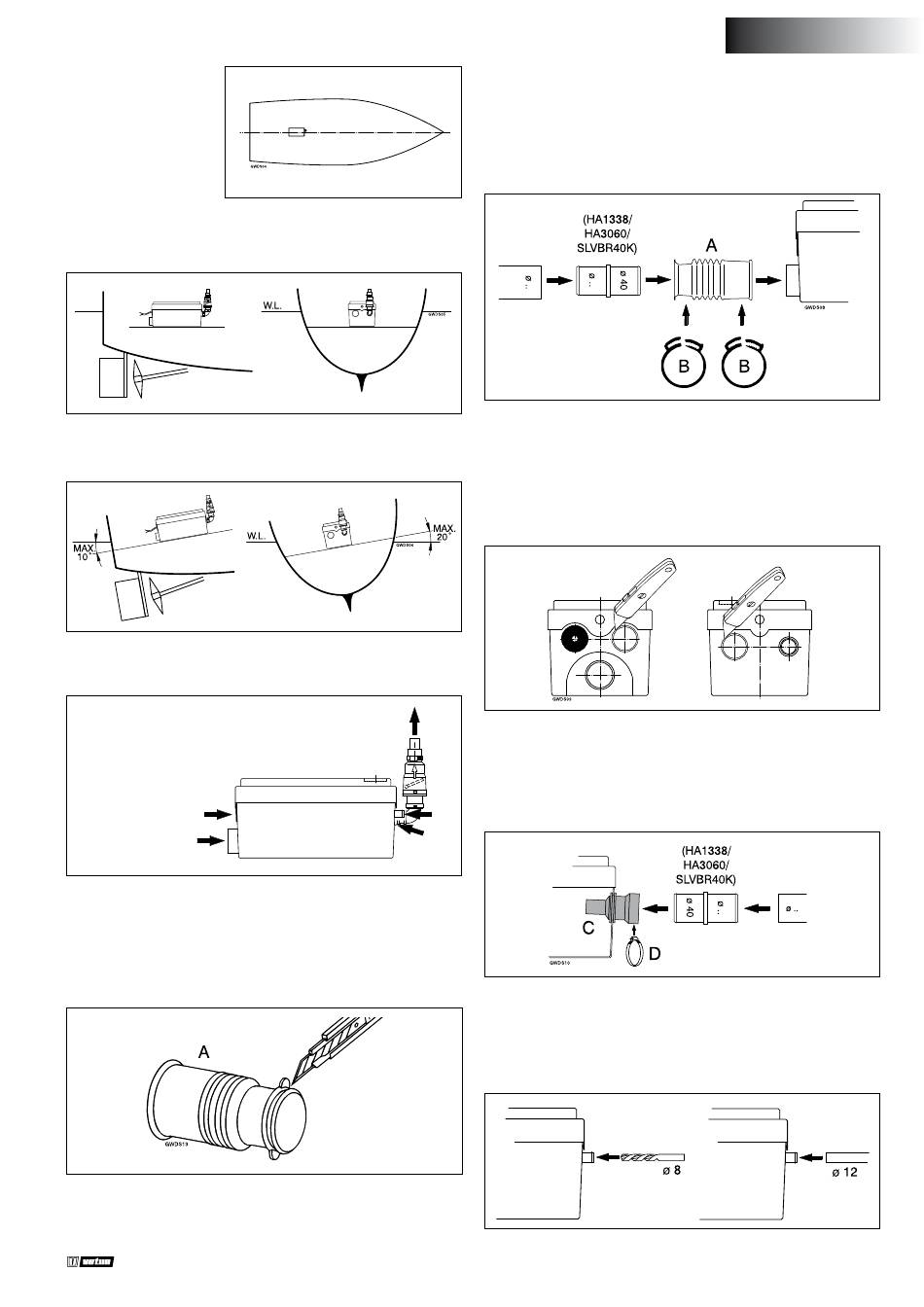

Plaats de GWDS bij voor-
keur midscheeps, in de
lengterichting van het
schip.
Monteer de GWDS wanneer het schip in rust is.
De GWDS dient dan op een horizontaal vlak gemonteerd te wor-
den.
Een juiste werking van de GWDS is gegarandeerd tot een maximale
hoek van 10˚ langsscheeps en 20˚ dwarsscheeps.

4.2 Overzicht aansluitingen

1. Douche
2. Wastafel
3. Airconditioning
4. Afvoer
2
1

4.3 Aansluiting 1 (douche)

Een douche kan worden aangesloten via de zij-aansluiting.
• Verwijder met behulp van een scherp mes de dichte kant van het
aansluitstuk (A).
Installation and user manual GWDS
• Plaats het aansluitstuk (A) over de zij-aansluiting en zet vast met
behulp van de kunststof klem (B).
• Plaats een verloop (niet meegeleverd) van ø 40 mm naar de ge-
wenste slangdiameter in het aansluitstuk (A) en zet vast met be-
hulp van de kunststof klem (B).
• Monteer de slang.

4.4 Aansluiting 2 (wastafel)

• Snij met behulp van een scherp mes de één van de gemarkeerde
cirkels open.
Braam het snijvlak goed af.
Verwijder eventueel zaagsel uit de GWDS.
4
• Plaats het aansluitstuk (C) in de opening.
• Plaats een verloop (niet meegeleverd) van ø 40 mm naar de ge-
wenste slangdiameter in het aansluitstuk (C) en zet vast met be-
hulp van de slangklem (D).
• Monteer de slang.
3
2

4.5 Aansluiting 3 (airconditioning)

• Boor een gat ø 8 mm in de slangaansluiting, door de bak.
• Monteer slang ø 12 mm.
NEDERLANDS
5
110120.01
