Nordson EP 51 Manual Del Usuario
Nordson EP 51 Manual Del Usuario

Nordson EP 51 Manual Del Usuario

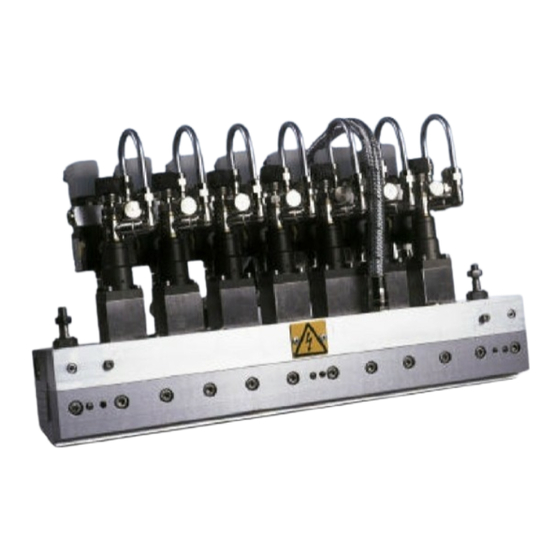

Cabezal de aplicación de termofusible electroneumático

Publicidad

Enlaces rápidos

Cabezal de aplicación de termofusible
electroneumático
EP 51
Manual P/N 409 285 B
– Spanish –
D
D
NORDSON ENGINEERING GMBH
LÜNEBURG
GERMANY

Publicidad

loading

Resumen de contenidos para Nordson EP 51

  • Página 1 Cabezal de aplicación de termofusible electroneumático EP 51 Manual P/N 409 285 B – Spanish – NORDSON ENGINEERING GMBH LÜNEBURG GERMANY...
  • Página 2 Flexi-Spray, Flow Sentry, Fluidmove, Fluidshooter, FoamMelt, FoamMix, Helix, Horizon, Hose Mole, Hot Shot, Hot Stitch, Isocoil, Isocore, Iso-Flo, KB30, Little Squirt, Magnastatic, MEG, Meltex, MicroSet, Millenium, Mini Squirt, Moist-Cure, MultiScan, Nordson, OmniScan, Opticoat, Package of Values, PluraFoam, Porous Coat, PowderGrid, Powderware, Pro-Flo, ProLink, PRX, RBX, Rhino, S. design stylized, SC5, SCF, Select Coat, Select Cure, Slautterback, Smart-Coat, Spray Squirt, Spraymelt, Super Squirt, Sure-Bond, Sure Coat, System Sentry, Tela-Therm, Trends, Tribomatic, UniScan, UpTime, Versa-Coat, Versa-Screen, Versa-Spray, Watermark, When you expect more son marcas comerciales registradas –...
  • Página 3 ..........Cabezal de aplicación EP 51 .
  • Página 4 ........E 1998 Nordson Corporation P/N 409285B...
  • Página 5 ........... . E 1998 Nordson Corporation...
  • Página 6 Tabla de materias E 1998 Nordson Corporation P/N 409285B EP 51 Reservados todos los derechos Edición 06/98...
  • Página 7 Descripción Los cabezales de aplicación de termofusible EP 51 – a partir de aquí 1. Uso previsto también denominados como cabezales de aplicación – sólo pueden utilizarse para la aplicación de termofusibles.
  • Página 8 Cabezal de aplicación de termofusible EP 51 El cabezal está diseñado para proteger al personal de posibles riesgos. 2. Riesgos residuales Sin embargo, algunos riesgos residuales no pueden evitarse. El personal deberá tener en cuenta lo siguiente: Riesgo de quemaduras con el cabezal caliente: con el adhesivo, al sustituir el filtro y al realizar ajustes.
  • Página 9 4. Ilustración Cabezal de aplicación EP 51 La Figura 1 muestra los componentes principales del cabezal de aplicación EP 51 . Las ilustraciones más detalladas se encuentran en los planos técnicos. OBSERVACION: Los cabezales de aplicación EP 51 se encuentran disponibles en anchos de aplicación hasta 1000 mm.
  • Página 10 Cabezal de aplicación de termofusible EP 51 Los cabezales de aplicación de la serie EP 51 se utilizan para el 5. Funcionamiento recubrimiento continuo de precisión de adhesivo en substratos de poro abierto y cerrado. Los labios de contacto y los contralabios intercambiables están disponibles para anchos de aplicaciones estándar...
  • Página 11 4. Almacenamiento polvo. No deje descansar la unidad sobre la boquilla. Proteja la boquilla de cualquier daño. Cuando su producto Nordson haya cumplido su propósito y/o no sea 5. Desecho necesario, deséchelo de acuerdo con las regulaciones locales. E 1998 Nordson Corporation...
  • Página 12 Cabezal de aplicación de termofusible EP 51 AVISO: Riesgo de sufrir descargas eléctricas. La falta de 6. Conexión eléctrica atención podrá provocar lesiones personales, la muerte o daños materiales. Instalación de los cables AVISO: Asegúrese que los cables no tocan partes rotativas y/o calientes.
  • Página 13 Para evitar estas influencias, el aire de control de los cabezales de aplicación Nordson, debe estar acondicionado con un filtro de aire con depósito de condensados.
  • Página 14 7. Conexión neumática (cont.) Aire de control con lubricación Los cabezales de aplicación de termofusibles de la serie EP 51 o sin lubricación fabricados desde 1997 pueden trabajar con aire de control con o sin lubricación. Esto ha sido posible debido a las modificaciones del módulo de control: Cilindro de módulo de control con recubrimiento interior especial...
  • Página 15 Cabezal de aplicación de termofusible EP 51 Funcionamiento con aire de Los módulos de control de nuevo diseño o cabezales de aplicación equipados con este pueden también funcionar con aire lubricado. control lubricado OBSERVACION: Lubricando una vez el aire de control, habra que lubricar de por vida, debido a que el aire de control lubricado elimina el aceite aplicado en fábrica en los módulos de control y electroválvulas.
  • Página 16 Cabezal de aplicación de termofusible EP 51 AVISO: Caliente. Peligro de quemaduras. Ponerse guantes 8. Instalación de aislantes del calor. mangueras calefactadas Si hay adhesivo frío en el racor de conexión de manguera (1) y/o Conexión conexión de manguera (2), deberán calentarse los componentes hasta que el material se reblandezca (aprox.
  • Página 17 Temperatura máxima de trabajo OBSERVACION: No debe excederse la temperatura de funcionamiento máxima. Nordson no asumirá garantías o responsabilidades de daños como resultado de un ajuste de temperaturas incorrecto. La presión del aire de control para el módulo de control se ajusta 3.
  • Página 18 Cabezal de aplicación de termofusible EP 51 La cantidad de adhesivo aplicado depende del gramaje deseado y de la 4. Ajuste de la cantidad de velocidad del substrato. Este ajuste suele hacerse con el dial de adhesivo aplicado velocidad de la bomba. El ajuste óptimo debe determinarse mediante prueba y error.
  • Página 19 Cabezal de aplicación de termofusible EP 51 El ángulo de incidencia óptimo del cabezal de aplicación depende de 5. Posicionado del cabezal varios factores (propios de cada cliente) y no puede determinarse de de aplicación antemano. Sin embargo debería encontrarse en un rango de aprox. 90°.
  • Página 20 Cabezal de aplicación de termofusible EP 51 5. Posicionado del cabezal de aplicación (cont.) Altura / Línea de contacto y OBSERVACION: La posición óptima del cabezal de aplicación depende de una serie de factores propios de cada cliente. Debe pues paralelismo determinarse mediante pruebas.
