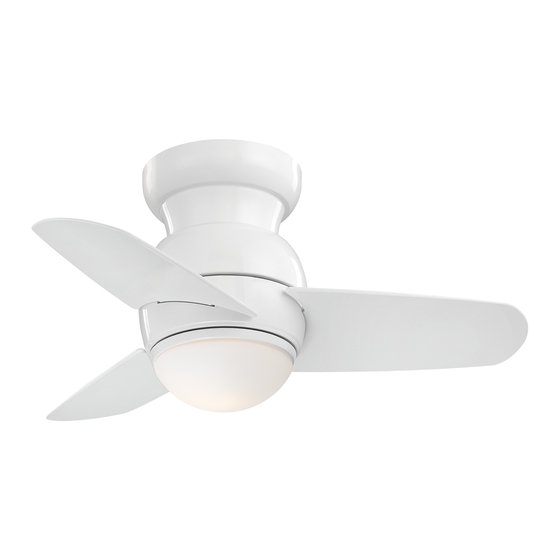

- Página 1 SPACESAVER MANUAL DE INSTRUCCIONES CERTIFICADO DE GARANTIA...
- Página 2 © 2017 Minka Lighting Inc. El diseño manual y todos los elementos del diseño manual están protegidos por la Ley Federal y / o Estatal de los Estados Unidos, incluyendo Patentes,Marcas registradas y / o leyes de derechos de autor.
- Página 3 La garantía de Minka-Aire® es de un (1) año a partir de la fecha de compra de un distribuidor autorizado de Minka-Aire®. Esta garantía sólo es válida para el comprador original o al usuario contra cualquier defecto de material y mano de obra (focos no incluidos) por (1) año completo.
- Página 4 Información de Servicio de Garantía Para obtener servicio de garantía durante el período de garantía, el comprador debe devolver el ventilador con el recibo de compra al lugar original de compra. El distribuidor autorizado de Minka-Aire®, a su discreción, puede reparar o reemplazar el ventilador después de verificar la legitimidad de la reclamación de garantía.
-
Página 5: Tabla De Contenido
INDICE LA SEGURIDAD PRIMERO............INSTALACION DE LAS ASPAS..................CONTENIDO DEL PAQUETE............INSTALACION DEL PLATO DE MONTAJE..............COMENZANDO LA INSTALACION........... INSTALACION DEL LOS KIT DE LUCES LED ............COLGANDO EL VENTILADOR............ INSTALACION DE LOS DIFUSOR DE VIDRIO............LAS CONEXIONES ELECTRICAS..........OPERANDO EL VENTILADOR.................. -
Página 6: La Seguridad Primero
LA SEGURIDAD PRIMERO 1. Precaucion: Para reducir el riesgo de una electrocucion, asegurese de desconectar la corriente electrica sacando los fusibles o apagando el circuito central. 2. !Sea Cuidadoso!: Lea el manual de instrucciones y la informacion de las reglas de seguridad antes de comenzar la instalacion de su ventilador. Revise bien los diagramas de ensamble proveidos en este manual. - Página 7 NOTA: Las importantes reglas de seguridad e instrucciones que aparecen en este manual no signfican el cubrimiento de todas las posibles condiciones y situaciones que se puedan presentar. Se debe entender que el sentido comun, precauciones y cuidado son factores que no se pueden incluir en este producto.
-
Página 8: Contenido Del Paquete
CONTENIDO DEL PAQUETE Desempaque su ventilador y revise el contenido. Usteddebera tener los siguientes articulos: Aspas del ventilador (3) A. Partes para montaje: 2. Placa del soporte de aspas (3) Tornillos #10 x 1.5" (2) 3. Abrazadera de montaje Tornillos #8 x 3/4" (2) 4. -
Página 9: Comenzando La Instalacion
COMENZANDO LA INSTALACION Herramientas Necesarias: Desarmador de cruz, desarmador plano, cortadoras de alambre y cinta aislante. OPCIONES DE MONTAJE PUNTAL DE MADERA PARALELO (MIN. 2" GRUESO) VIGA DE TECHO CAJA DE Si no existe una caja de distribucion instalada, siga las siguientes instrucciones. Desconecte la PUNTAL DISTRIBUCION energia electrica apagando los interruptores del circuito o sacando los fusibles. -
Página 10: Colgando El Ventilador
COLGANDO EL VENTILADOR Advertencia: Todas las partes, equipos y componentes, tales como el soporte de la percha y percha de bolas han sido proveidos para su seguridad y la correcta Instalacion de su nuevo ventilador de techo. CAJA DE El uso de otras partes, equipos o componentes no suministrados por DISTRIBUCIÓN ®... -
Página 11: Las Conexiones Electricas
LAS CONEXIONES ELECTRICAS Siga los siguientes pasos para conectar los alambres de la casa que suministran la energia electrica. Use los conectores de alambres proveidos con su ventilador. Para mas seguridad, envuelva la conexion con cinta aislante. Paso 1. Disconecta el poder y remueve la placa de pared actual y el linterruptor (Fig. 6). Paso 2. - Página 12 CIRCUITO DE SUMINISTRO CAJA TORNACORRIENTES INTERRUPTOR PLACA DE PARED CONDUCTOR NEGRO/ A TIERRA BLANCO TORNILLOS TORNILLOS TOMA DE CORRIENTE AZUL CABLE DE TIERRA VERDE NEGRO TIERRA A LA VARILLA VENTILADOR Fig. 6 Fig. 7...
-
Página 13: Instalación Del Control De Pared
INSTALACIÓN DEL CONTROL DE PARED INTERRUPTOR CAJA TORNACORRIENTES TORNILLOS PLACA DE PARED RECORDAR: Apagar la energia electrica en el circuito princip al o en la caja de TORNILLOS fusibles. ADVERTENCIA: CONECTE ESTÁ UNIDAD "EN SERIE UNICAMENTE" NO CONECTE LOS ALAMBRES DE CORRIENTE Y NEUTRAL DEL CIRCUITO ELÉCTRICO A LOS DOS ALAMBRES NEGROS DEL CONTROL DE PARED-POSIBLE DAÑO A EL CONTROL DE PARED E INCENDIO PUEDEN ACURRIR. -
Página 14: Terminando La Instalacion
TERMINANDO LA INSTALACION Coloque el ventilador en su posicion sobre la abrazadera de montaje y asegurelo con las tornillos provistas (Fig. 9). TORNILLOS TORNILLOS Fig. 9... -
Página 15: Instalacion De Las Aspas
INSTALACION DE LAS ASPAS Ensarte una aspa por la abertura del ensamblaje del motor y asegure la aspa con los placa del soporte de aspas, tornillos y arandelas. Apriete bien los tornillos. Repita este proceso con las otras aspas. (Fig. 10) ABERTURA ASPA PLACA DEL... -
Página 16: Instalacion Del Plato De Montaje
INSTALACION DEL PLATO DE MONTAJE Paso 1. Quite 1 de los 3 tornillos del anillo de montaje y afloje los otros 2 tornillos. (No los quite) Paso 2. Coloque los agujeros del plato de montaje en los 2 tornillos previamente aflojados del anillo de montaje, gire el plato de montaje hasta que quede fijo en su lugar en la parte angosta de los agujeros. -
Página 17: Instalacion Del Los Kit De Luces Led
INSTALACION DEL LOS KIT DE LUCES LED ADVERTENCIA: El plato de montaje y la cubierta de metal an sido incluidas con su ventilador como una opcion para remplazar la lampara. PRECAUCIÓN - La luz está diseñada para esta aplicación específica y puede sobrecalentarse si es atendida por personal no capacitado. -
Página 18: Instalacion De Los Difusor De Vidrio
INSTALACION DE LOS DIFUSOR DE VIDRIO Paso 1. Coloque la pantalla de vidrio contra el placa de montaje y girelo en sentido de las manecillas del reloj hasta que quede firme y seguro. No lo sobre apriete. (Fig. 13) PLATO DE MONTAJE DIFUSOR DE VIDRIO... -
Página 19: Operando El Ventilador
OPERANDO EL VENTILADOR Restaurar la alimentación del ventilador de techo y probar su funcionamiento. 1. El control del ventilador de 4 velocidades se utiliza para establecer la velocidad del ventilador: 0= Apaga el ventilador 1= Velocidad alta 2= Velocidad media-alta 3= Velocidad media INTERRUPTOR 4= Velocidad baja... - Página 20 Clima Caliente (Adelante) Una corriente de aire descendiente crea un efecto refrescante como se muestra en la (Fig. 15) esto permite ajustar aire acondicionado temperatura mas alta sin que esto afecte su bienestar. Clima Frio (Reversa) Una corriente de aire ascendiente empuja el aire caliente delarea del techo como se muestra en la (Fig.
-
Página 21: Mantenimiento De Su Ventilador
MANTENIMIENTO DE SU VENTILADOR Las siguientes son sugerencias que le ayudaran en el mantenimiento de 4. Use solamente un cepillo suave o un trapo que no suelte pelusa su ventilador. para evitar que se dañe el terminado. El enchapado esta sellado con barniz para minimizar decoloracion, manchas o perdida de brillo. -
Página 22: Solucion De Problemas
SOLUCION DE PROBLEMAS PROBLEMA PROBLEMA El ventilador no arranca El ventilador hace mucho ruido SOLUCION SOLUCION Revise los interruptores o los fusibles. Permita un "periodo de gracia" de 24horas. La mayoria de los ruidos asociados con un nuevo ventilador desaparecen durante este periodo. Revise las conexiones del control de paredsi esta incluido con su Asegurese que la caja de distribucion este firme al la estructura del ventilador. - Página 23 PROBLEMA El ventilador tambalea SOLUCION Revise que los tornillos de todas las aspas esten bien apretados. Use el juego de balanceo de aspas proveido si el tambaleo del ventilador todavia es excesivo. Nota: Todos los juegos de aspas estan agrupados por peso. Debido a que las aspas varian en densidad, puede que el ventilador tiemble aunque las aspas tengan el mismo peso.
-
Página 24: Especificaciones
ESPECIFICACIONES Estas son medidas tipicas. Su ventilador puede variar. Tamaño del Velocidad Voltios Amperios Vatios N.W. G.W. C.F. Estas medidas no incluyen el amperaje o vatios que ventilador consumen la lampara(s) 0.127 Baja 5.52 6.13 0.89' 26" Alto 0.292... - Página 25 INFORMACIÓN DE DESEMPEÑO Y ENERGÍA Consumo de Velocidad del Flujo de Aire Eficiencia de Energía Ventilador Flujo de Aire (CFM)* (Watts) (CFM/Watt) Baja Alto 1992 El flujo de aire de un ventilador de techo se mide en pies cúbicos por minuto (CFM). El consumo de energía se mide en vatios.
