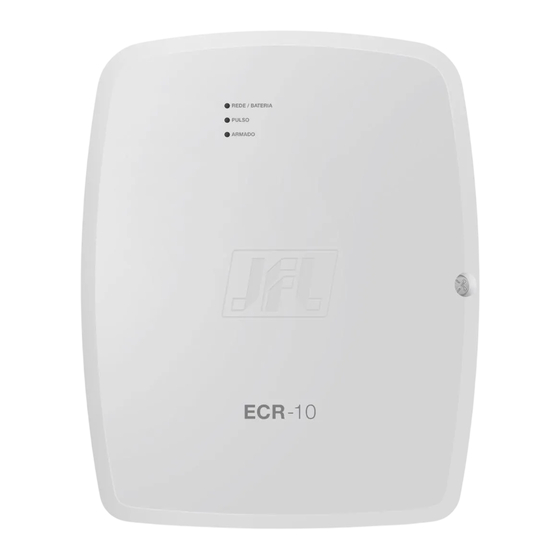

- Página 1 Manual de Usuario ECR 10 Felicitiaciones, Usted acaba de adquirir un producto con calidad JFL Alarmes, producido en Brasil con la másalta tecnología de fabricación. Este manual muestra todas las funciones del equipo. www.jfl.com.br...
- Página 2 Í NDICE ....................................4 RODUCTO ................................4 SPECIFICAÇÕES ÉCNICAS ....................................5 NSTALACIÓN 3.1 P .......................6 RINCIPALES COMPONENTES DE LOS ELECTRIFICADORES 3.2 P ..................................7 ARTE XTERNA 3.3 C ............................7 ABLEADO VARILLAS Y AISLADORES 3.4 L )........................8 ONGITUD MÁXIMA DEL CABLEADO ERÍMETRO 3.5 P .................................8 UESTA A TIERRA 3.6 C ..............................8...
- Página 3 RODUCTO Con la finalidad de proteger áreas comerciales, residenciales e industriales, el electrificador ECR-10 fue desarrollado para contener la invasión de intrusos en el área protegida. Esa protección es dada a través de la electrificación de cercas instaladas sobre muros, no generando riesgos fatales a quien toque el cableado que compone la cerca electrificada.
- Página 4 NSTALACIÓN Antes de manipular el electrificador, iniciar la instalación o realizar cualquier reparación, se debe desconectar la batería y desconectar el disyuntor o el dispositivo responsable por suministrar energía eléctrica al electrificador. Para instalar el electrificador, elija un lugar prudente y protegido contra fenómeno climático muy fuerte y fije la base en la pared. Ese lugar debe ser de fácil acceso para eventuales casos de manipulaciones y monitoreo del aparato.
- Página 5 3.1 P RINCIPALES COMPONENTES DE LOS ELECTRIFICADORES 1. Capacitor 4,7 μF/440 Va.c.; 2. Conector para Bootloader; 3. Jumper de Programación: SIR, Sensibilidad, MTB y BIP; 4. Tecla Aprender: Tecla que aprende los sensores inalámbricos y controles remotos. 5. Antena receptor 433,92 MHz; 6.
- Página 6 3.2 P ARTE XTERNA El siguiente diseño, indica orificios de fijación. Los mismos deben ser utilizados para la instalación del electrificador. 3.3 C ABLEADO VARILLAS Y AISLADORES El cableado usado en la cerca puede ser de alambre galvanizado, de acero inox o de cobre desnudo.
- Página 7 3.4 L ONGITUD MÁXIMA DEL CABLEADO ERÍMETRO La instalación en cercas con longitud por encima de lo especificado, puede ocasionar la pérdida en la intensidad del choque. La longitud máxima del cableado en el modelo ECR-10 es de 1600 m, con cable calibre 0,6 mm. En caso desee aumentar el perímetro, aumente el calibre del cable y mida la resistencia del perímetro.
- Página 8 •Evite instalar el electrificador en paredes donde hay incidencia de sol, atrás de puertas, debajo de ventanas o en lugares de gran circulación de personas con fácil acceso (corredores, pasajes, etc.). •No instale el electrificador cerca de cables de energía eléctrica, que puedan generar interferencias indeseadas en el producto.
- Página 9 4.2 F UNCIONES POR CONTROL REMOTO 4.2.1 A RMAR ESARMAR O LECTRIFICADOR Con el modo dividido deshabilitado (estándar de fábrica) Presione cualquier tecla del control remoto para armar o desarmar el electrificador. Con el modo dividido habilitado Presione la tecla 1 del control remoto para armar o desarmar la alarma. Presione la tecla 2 del control remoto para armar o desarmar el choque.
- Página 10 • El electrificador operando en modo dividido emite 2 bips cortos al armar la alarma o choque y 1 bip corto al desarmar. • Siendo el electrificador armado o desarmado por la tecla 3 o 4, la sirena emite 2 bips largos para armado y 1 bip largo para desarmado (cuando el bip de armado/desarmado esté...
- Página 11 • Al grabar un control remoto, cuando la memoria esté llena se grabará sobrescribiendo la 1º posición de memoria. 5.6.2 R EGISTRO DE SENSOR INALÁMBRICO El electrificador ECR-10 posee 4 zonas inalámbricas. Para programar, siga los siguientes pasos: 1. Active el sensor inalámbrico JFL o infrarrojo inalámbrico JFL. El LED APRENDER parpadea rápido.
- Página 12 6.2 E SQUEMA DE CONEXIÓN ELECTRIFICADOR COM CENTRAL DE ALARMA MONITOREABLE El electrificador puede ser instalado en conjunto con una Central de alarma monitoreable. Para eso, consulte el manual de la central de alarma para verificar cual zona será utilizada para la conexión de la salida DISP (monitoreo de disparo).
- Página 13 • El mantenimiento solo podrá realizarse por personas calificadas por JFL Alarmes. • Mantenga siempre el electrificador actualizado. •POR TRATARSE DE EQUIPO DE SEGURIDAD Y DE AJUSTES SENSÍBLES, DEBE SER INSTALADO POR TÉCNICOS ESPECIALIZADOS Y CON EXPERIENCIA.
- Página 14 EGULAMENTACIÓN E INFORMACIONES LEGALES 9.1 D ERECHOS DE AUTOR Este manual está protegido por las leyes internacionales de derechos de autor. Ninguna parte de este manual puede ser reproducida, distribuida, traducida o transmitida de ninguna forma y por ningún medio, sea electrónico o mecánico, incluyendo fotocopias, grabación o almacenamiento en cualquier sistema de información o recuperación sin autorización de JFL.
- Página 15 9.4 M ARCAS REGISTRADAS Y CÓDIGO ABIERTO • Bluetooth® es una marca mundialmente registrada de Bluetooth SIG, Inc. • Wi-Fi®, el logo Wi-Fi son marcas registradas de Wi-Fi Alliance. • Apple, iPhone, iPad, Siri, Apple Watch y App Store son marcas registradas de Apple Inc registradas en EUA y en otros países y regiones.
- Página 16 GARANTíA JFL Equipamentos Eletrônico Indústria e Comércio Ltda garantiza este dispositivo por un período de 12 meses a partir de la fecha de compra, contra defectos de fabricación que impidan su funcionamiento dentro de las características técnicas especificadas del producto. Durante el período de garantía, JFL reparará...
