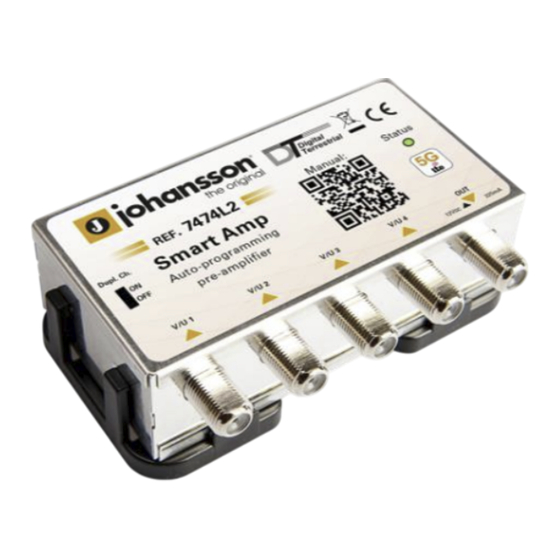

- Página 1 Manual de usuario Smart Amp Ref. 7473L1 – 7473L2 – 7474L1 – 7474L2 TECNOLOGÍA PATENTADA Version SW 1.0...
-
Página 2: Tabla De Contenido
SMART AMP (REF. 7473L1 – 7473L2 – 7474L1 – 7474L2) ONTENTS 1. I ................3 NTRODUCCIÓN 1.1. Descripción del producto ................3 1.2. Contenido del paquete ................3 2. E ............. 3 SPECIFICACIONES TÉCNICAS 3. I ..............5 NSTALACIÓN ARDWARE Instalación del Smart Amp .................. -
Página 3: Introducción
• Todos los puertos protegidos frente a descargas electrostáticas (ESD) 1.2. Contenido del paquete • 1 Smart Amp (ref. 7473L1 – 7473L2 – 7474L1 – 7474L2) • 1 Fuente de alimentación 12V (ref. 2437) • 1 Soporte para pared 2. E SPECIFICACIONES TÉCNICAS... -
Página 4: Fuente De Alimentación
SMART AMP (REF. 7473L1 – 7473L2 – 7474L1 – 7474L2) Fuente de ref. 2437 alimentación Salidas Pérdida 4 - 5 Rango de frecuencia 174 - 862 Aislamiento entre salidas Tensión de salida DC Alimentación 12 estabilizado Tensión/frecuencia/ 110-240 VAC / 50-60 Hz / 6,5 W potencia de entrada de Estándar... -
Página 5: Instalación Hardware
SMART AMP (REF. 7473L1 – 7473L2 – 7474L1 – 7474L2) 3. I NSTALACIÓN ARDWARE Instalación del Smart Amp • Conecte sus antenas terrestres al Smart Amp* • Conecte la salida del Smart Amp a la fuente de alimentación • Conecte sus TVs a la fuente de alimentación Importante: Instale el módulo en posición vertical a la pared en una habitación bien... -
Página 6: Filtrado Lte
SMART AMP (REF. 7473L1 – 7473L2 – 7474L1 – 7474L2) • uando un corte de luz provoque la pérdida de canales en el televisor, es necesario reiniciar el equipo • Reinicio: desconecte la alimentación y vuelva a conectarla antes de 6 segundos •... -
Página 7: Interruptor De Canal Duplicado Off
SMART AMP (REF. 7473L1 – 7473L2 – 7474L1 – 7474L2) Interruptor de canal duplicado OFF: El canal más débil se rechaza. Ver ejemplo a continuación CH30 > CH30 CH30 se transmite ➔ CH30 se rechaza ➔ CH40 < CH40 CH40 se rechaza ➔... -
Página 8: Instrucciones De Seguridad
SMART AMP (REF. 7473L1 – 7473L2 – 7474L1 – 7474L2) 4. I NSTRUCCIONES DE SEGURIDAD Lea estas instrucciones cuidadosamente antes de conectar la unidad. Para evitar fuego, corto circuitos o descarga eléctrica: • No exponer la unidad a lluvia o humedad. -
Página 9: Condiciones De Garantía
SMART AMP (REF. 7473L1 – 7473L2 – 7474L1 – 7474L2) 5. C ONDICIONES DE GARANTÍA Unitron N.V. garantiza que el producto está libre de defectos en material y mano de obra por un periodo de 24 meses desde la fecha de fabricación indicada en el mismo. Vea la nota abajo.
