c
La batería
d
el reborde del teclado
e
el teclado
f
Tarjeta WLAN
g
la tarjeta SSD
h
Módulo de memoria
i
batería de tipo botón
j
ensamblaje del disipador de calor
k
carcasa del chasis
3

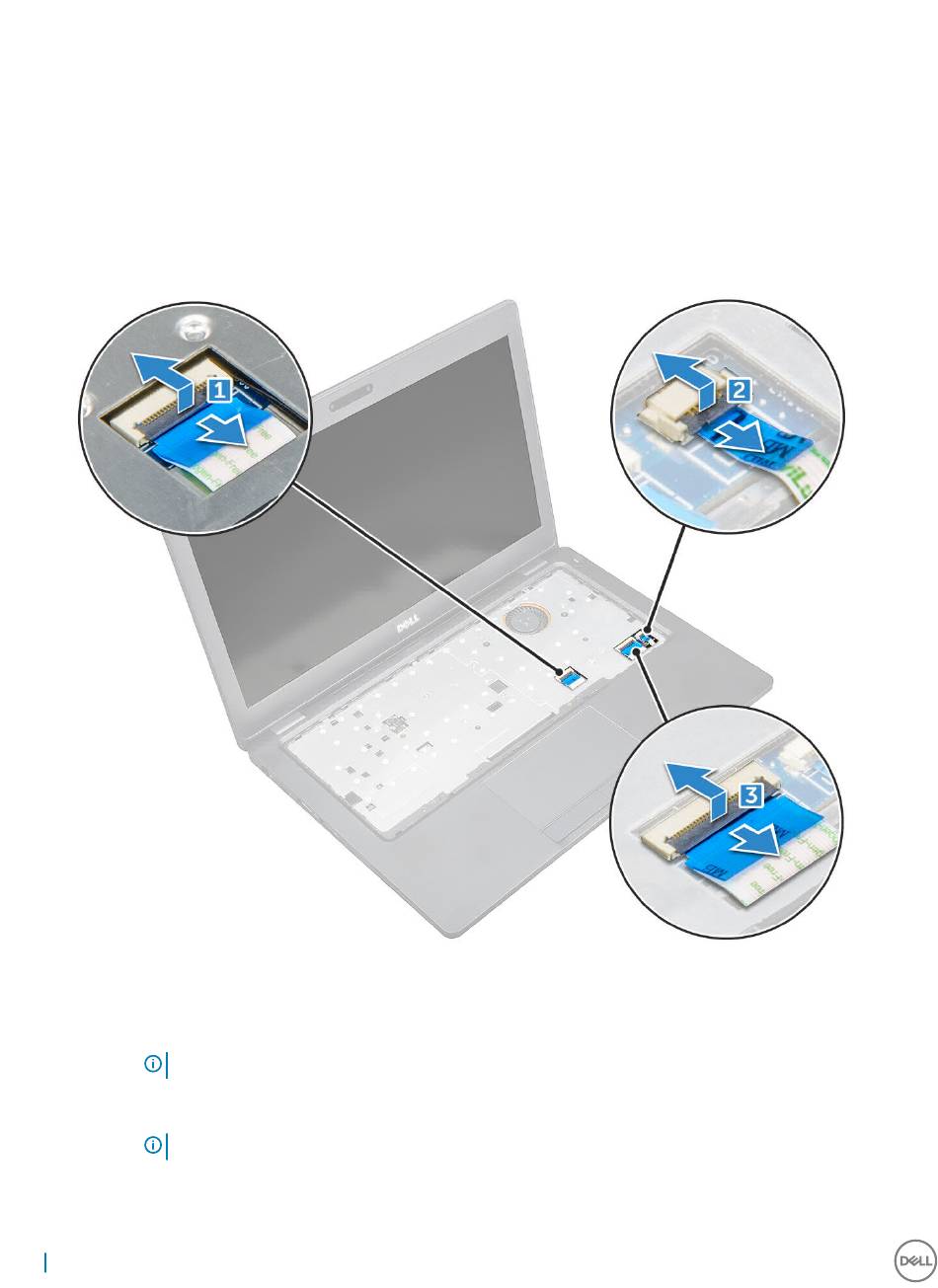

Desconecte los siguientes cables de la placa base:
a
Panel táctil [1]
b Placa de LED [2]
c
Placa de USH [3]
4
Para soltar la placa base, realice lo siguiente:
a
Quite el tornillo M2x3 que fija el cable de la pantalla [1].
b Levante el soporte de metal que fija el cable de la pantalla [2].
c
Desconecte los cables de la pantalla de los conectores de la placa base [3][4].
NOTA:
d Desconecte el cable del puerto del conector de alimentación del conector de la placa base [5].
e
Quite los tornillos M2x3 que fijan el soporte de metal [6].
NOTA:
f
Levante el soporte de metal para separarlo de la placa base [7].
30
Extracción e instalación de componentes
Este paso solo es aplicable a la cámara IR
El soporte de metal fija el DisplayPort over USB-C.
