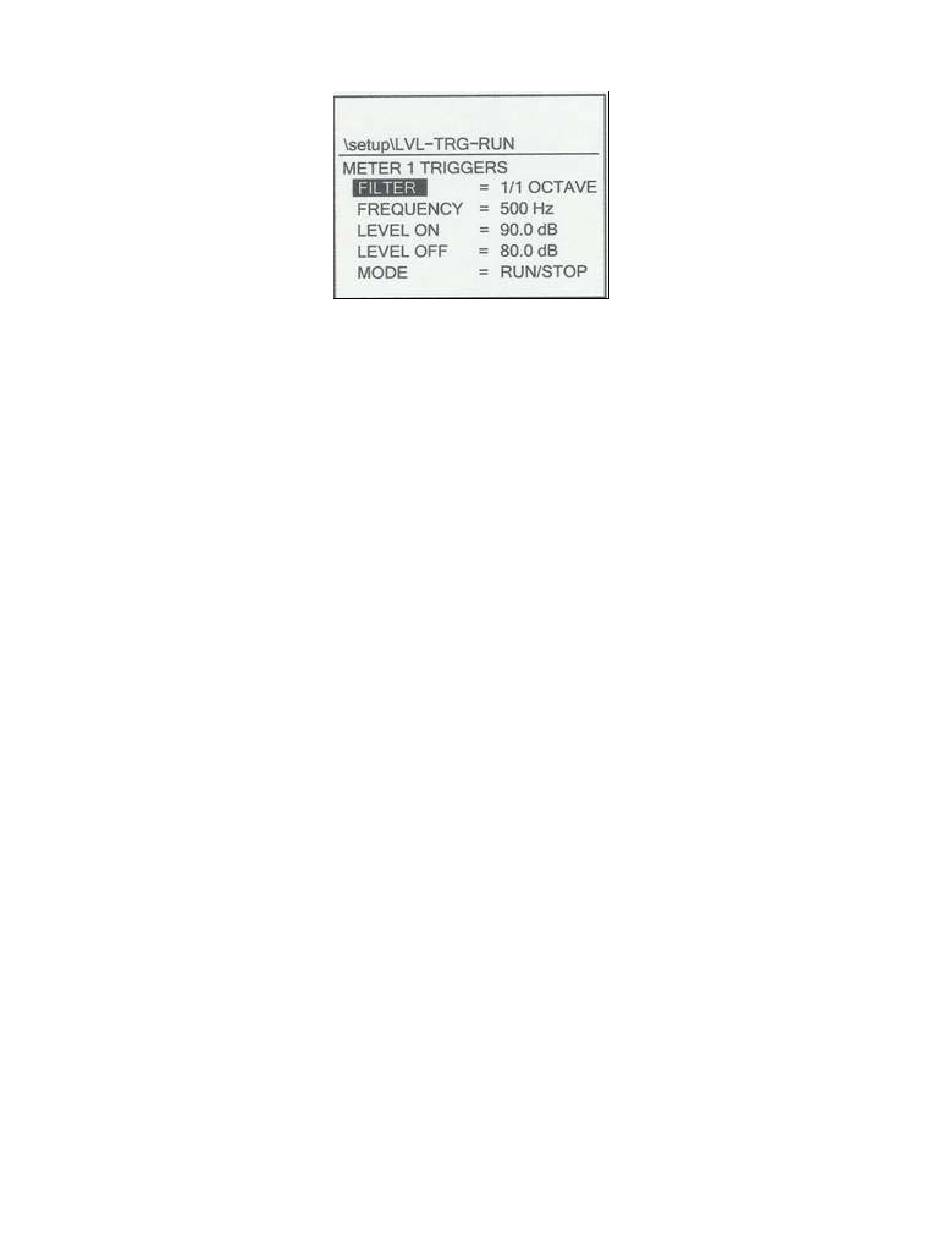

Figura 5-9: Pantalla de corrida por nivel de disparo LVL-TRG-RUN
4. A menos que aparezca la seleccione, utilice los botones ▲▼ para seleccionar filtro
5.
Oprima ACEPTAR para revisar los tipos de análisis disponibles. Este determinará
como ocurre el modo por disparo, si en banda ancha (sonómetro) o filtrado. NOTA: Si
selecciona sonómetro, los datos en frecuencias muestran rayas ------
6. Oprima ▲▼ para seleccionar frecuencia y enseguida en ACEPTAR para entrar al
campo de datos.
7. Oprima ▲▼ para seleccionar la banda y enseguida en ACEPTAR para salir del
campo de datos
8. Oprima ▲▼ para seleccionar Nivel de Encendido (ON) y enseguida en ACEPTAR
para entrar al campo de datos. Existen 2 opciones
•
OFF ~ Desactiva ON en este gatillo
•
dB Level ~ Activa y muestra el NPA que al que inicia la corrida por disparo.
9. Si está activando, oprima ▲▼ para cambiar el nivel de ON, si es necesario
10. Oprima ESCAPE para salir del campo de datos.
11. Oprima ▲▼ para seleccionar Nivel de Encendido (OFF) y enseguida en ACEPTAR.
Existen dos opciones
•
ON ~ Desactiva OFF en este gatillo
•
dB Level ~ Activa y muestra el NPA que al que finaliza la corrida por disparo.
12. Si está activando, oprima ▲▼ para cambiar el nivel de ON, si es necesario
13. Oprima ESCAPE para salir del campo de datos.
14. Oprima ▲▼ para seleccionar modo
15. Oprima ACEPTAR para cambiar las opciones de finalizar.
•
RUN/PAUSE ~ La pausa se activa por disparo
•
RUN/STOP ~ El final de la sesión se activa por disparo
16. Oprima ESCAPE para salir de la pantalla LVL-TRG-RUN.
Señal externa activada por disparo
Puede correr estudios mediante una señal externa. La acción por disparo inicia el estudio y luego
lo pondrá en pausa o lo detendrá de acuerdo a lo programado. Para administrar la señal de
entrada por disparo utilice la pantalla EXT-TRIGGER.
40
