Resumen de contenidos para Kyocera FS-1300D

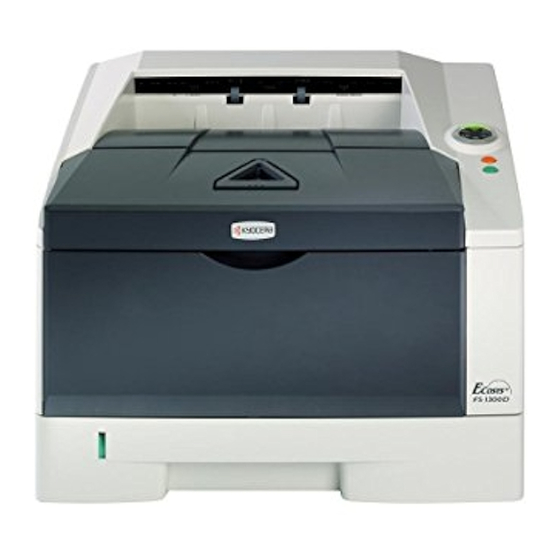

- Página 1 GUÍA DE USO FS-1100 FS-1300D...
- Página 2 Esta Guía de uso es para los modelos FS-1100 y FS-1300D. Nota Esta Guía de uso contiene información relativa al uso de las versiones en pulgadas y métricas de estas máquinas. En las pantallas de esta guía se usan las versiones en pulgadas de las máquinas.
- Página 3 Contenido Componentes de la máquina ............. 1-1 Componentes de la parte delantera de la impresora ....1-2 Componentes de la parte posterior de la impresora ....1-3 Panel de controles ..............1-4 Indicadores ................. 1-5 Teclas ..................1-6 Carga de papel ................2-1 Directrices generales ..............
- Página 5 Información legal y sobre seguridad Lea esta información antes de utilizar la máquina. En este capítulo se proporciona información sobre los siguientes temas: Información legal Acuerdos de licencia Información de seguridad Símbolos Precauciones de instalación Precauciones de uso xvii Acerca de la Guía de uso Convenciones empleadas en esta guía...
- Página 6 Está prohibida la copia o reproducción total o parcial de esta guía o de cualquier material que esté protegido por derechos de autor, sin el previo consentimiento por escrito de Kyocera Mita Corporation. Cualquier copia realizada, ya sea total o parcialmente, de esta guía o cualquier material protegido por derechos de autor debe contener el mismo aviso de copyright que el material copiado.
- Página 7 Este producto se ha desarrollado utilizando el sistema operativo en tiempo real y las herramientas Tornado™ de Wind River Systems. Este producto contiene fuentes UFST™ y MicroType® de MonoType Imaging Inc. Este producto ha sido certificado por USB Implementers Forum, Inc.
- Página 8 Acuerdos de licencia IBM Program License Agreement Las siguientes declaraciones se proporcionan en inglés intencionadamente. THE DEVICE YOU HAVE PURCHASED CONTAINS ONE OR MORE SOFTWARE PROGRAMS (“PROGRAMS”) WHICH BELONG TO INTERNATIONAL BUSINESS MACHINES CORPORATION (“IBM”). THIS DOCUMENT DEFINES THE TERMS AND CONDITIONS UNDER WHICH THE SOFTWARE IS BEING LICENSED TO YOU BY IBM.
- Página 9 For any claim (including fundamental breach), in any form, related in any way to this license, IBM's liability will be for actual damages only and will be limited to the greater of: 1. the equivalent of U.S. $25,000 in your local currency; or 2.
- Página 10 agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement.
- Página 11 14. YOU ACKNOWLEDGE THAT HAVE READ THIS AGREEMENT, UNDERSTAND IT, AND AGREE TO BE BOUND BY ITS TERMS AND CONDITIONS. NEITHER PARTY SHALL BE BOUND BY ANY STATEMENT OR REPRESENTATION NOT CONTAINED IN THIS AGREEMENT. NO CHANGE IN THIS AGREEMENT IS EFFECTIVE UNLESS WRITTEN AND SIGNED BY PROPERLY AUTHORIZED REPRESENTATIVES OF EACH PARTY.
- Página 12 Transmisor de radiofrecuencia Esta máquina contiene un módulo de transmisor. Como fabricantes, Kyocera Mita Corporation, declaramos por la presente que este equipo (impresora), modelos FS-1100 y FS-1300D, cumplen los requisitos fundamentales además de otras disposiciones relevantes de la directiva 1999/5/EC.
- Página 13 La impresora puede llevar cualquiera de las siguientes etiquetas. Etiqueta en el interior de la impresora (advertencia sobre radiación láser) FS-1100 FS-1300D Concentración de ozono Las impresoras generan gas ozono (O3) que puede concentrarse en los lugares en donde se encuentren instaladas y provocar un olor desagradable.
- Página 14 Schalldruckpegel beträgt 70 dB (A) oder weniger gemäß EN ISO 7779. Cláusula exonerativa de responsabilidad Kyocera Mita no se hace responsable ante los clientes o ante cualquier otra persona o entidad respecto de ningún daño o pérdida provocado o presuntamente provocado directa o indirectamente por el equipo vendido o fabricado por nosotros, incluidos sin limitaciones, cualquier interrupción de servicio, pérdida comercial o de ganancias previstas, o...
- Página 15 Impresión dúplex (solo para FS-1300D) La impresora incluye una función de impresión dúplex de forma estándar. Por ejemplo, al imprimir dos originales de una cara en una sola hoja de papel con la impresión dúplex se consigue reducir la cantidad de papel...
- Página 16 Símbolos La finalidad de los distintos símbolos que encontrará en algunas secciones de este manual y en algunos componentes de la máquina es la de proteger al usuario, a otras personas y a los objetos próximos a la máquina, además de garantizar que ésta se utiliza de forma correcta y segura.
- Página 17 Precauciones de instalación Entorno Precaución Evite colocar la máquina en lugares que sean poco estables o no estén nivelados. Es posible que la máquina se caiga en dichos lugares. Este tipo de situaciones implica riesgos de lesiones personales o daños a la máquina. Evite lugares con humedad o polvo y suciedad.
- Página 18 • Evite los lugares mal ventilados. Durante la impresión se libera ozono, pero sus cantidades no tienen ningún efecto nocivo para la salud. No obstante, si se utiliza la impresora durante un largo período de tiempo en una sala mal ventilada o se imprimen grandes cantidades de copias, es posible que se perciba un olor desagradable.
- Página 19 Precauciones de uso Precauciones durante el uso de la máquina Advertencia No coloque objetos metálicos o recipientes con agua (jarrones, macetas, tazas, etc.) sobre la máquina o en sus proximidades. Si cayeran en ella, podría producirse un incendio o una descarga eléctrica.
- Página 20 Sujete siempre las piezas señaladas solo cuando levante o mueva la máquina. Por razones de seguridad, desenchufe siempre el cable de alimentación antes de llevar a cabo cualquier operación de limpieza. Si se acumula suciedad en la máquina, existe riesgo de incendio u otros problemas.
- Página 21 Otras precauciones Después de su utilización, deseche el cartucho de tóner conforme a la normativa estatal o local. Almacene todos los consumibles en un lugar fresco y oscuro. Si no va a utilizar la máquina durante un período de tiempo prolongado, retire el papel de la bandeja, vuelva a colocarlo en su envoltorio original y ciérrelo.
- Página 22 Convenciones empleadas en esta guía En este manual se utilizan las siguientes convenciones. Convención Descripción Ejemplo Tipografía Se utiliza para enfatizar una Coloque el papel en el depósito. cursiva palabra clave, frase o referencia Consulte Configuration Tool en la página a información adicional.
- Página 23 Componentes de la máquina En este capítulo se identifican los componentes, indicadores y teclas del panel de controles de la máquina. Componentes de la parte delantera de la impresora Componentes de la parte posterior de la impresora Panel de controles Indicadores Teclas Componentes de la máquina...
- Página 24 Componentes de la parte delantera de la impresora FS-1100 FS-1300D Cubierta superior Tope del papel Bandeja superior Panel de controles Cubierta derecha Depósito de papel Cubierta frontal Alimentador manual Bypass 10 Bandeja auxiliar Componentes de la máquina...
- Página 25 Componentes de la parte posterior de la impresora 11 Cubierta de la ranura para la interfaz opcional 12 Conector de interfaz USB 13 Cubierta posterior 14 Conector del cable de alimentación 15 Interruptor de encendido Componentes de la máquina...
- Página 26 Panel de controles Indicador Ready Indicador Attention Indicador Toner Indicador Data Indicador Paper Indicador Jam Tecla [Cancel] Tecla [GO] Componentes de la máquina...
- Página 27 Indicadores En la parte superior derecha de la impresora hay seis indicadores. Estos indicadores se utilizan para identificar el estado de la impresora en cualquier momento. Para identificar el estado de la impresora, compruebe dichos indicadores y luego consulte la tabla de abajo. Indicador Estado Significado...
- Página 28 Teclas Consulte la siguiente tabla para obtener información sobre el nombre y una descripción de las funciones básicas de cada tecla. Tecla Estado Función Cancel Pulse durante un segundo o más Cancela los datos del PC. En Ready Pulse momentáneamente Alterna entre el estado online (conectado) y offline (desconectado).
- Página 29 Carga de papel En este capítulo se explican las especificaciones de papel para la impresora y cómo cargar papel en el depósito o el bypass Especificaciones de papel Preparación del papel 2-12 Carga del papel en el depósito 2-12 Carga de papel en el bypass 2-15 Carga de papel...
- Página 30 Directrices generales La máquina se ha diseñado para imprimir en papel de copia estándar, aunque también admite otros tipos de papel dentro de los límites indicados abajo. Nota El fabricante no se hace responsable de los problemas ocasionados por la utilización de un papel inadecuado. Es importante seleccionar el tipo de papel adecuado.
- Página 31 Tamaños máximos y mínimos de papel Los tamaños mínimos y máximos del papel son los siguientes. Para el papel más pequeño que JIS B6, postales y sobres, se debe usar el bypass. Depósito de papel Bypass Tamaño Tamaño mínimo de mínimo de papel 105 mm...
- Página 32 Selección del papel adecuado En esta sección se describen las pautas a seguir en la selección del papel. Estado Evite emplear papel con las puntas dobladas o que esté arrugado, sucio, roto, con relieve o que contenga pelusa, polvo o fragmentos de papel.
- Página 33 Textura El papel debe tener una superficie lisa y sin revestimiento. El papel con una superficie áspera o rugosa puede hacer que la impresión no sea uniforme y se presenten espacios en blanco. El papel excesivamente liso puede provocar numerosos problemas de alimentación y velado. El velado es un efecto de fondo gris.
- Página 34 Grosor El papel adecuado para la máquina no debe ser excesivamente fino ni demasiado grueso. Si tiene problemas de atascos, alimentación múltiple e impresiones muy claras, es probable que el papel sea muy fino. Si tiene problemas de atascos e impresiones borrosas, es probable que el papel sea muy grueso.
- Página 35 Descargas electrostáticas: durante el proceso de impresión el papel se carga de forma electrostática para que el tóner se adhiera. El papel debe ser capaz de liberar esta carga para que las hojas impresas no se adhieran entre sí en la bandeja de salida. Blancura: el contraste de la página impresa depende de la blancura del papel.
- Página 36 Papel especial Se pueden utilizar los siguientes tipos de papel especial: • Papel fino (de 60 a 64 g/m²) • Papel grueso (de 90 a 220 g/m²) • Papel coloreado • Papel reciclado • Transparencias para proyectores • Cartulina • Papel estucado •...
- Página 37 Las etiquetas adhesivas deben estar completamente cubiertas por su hoja superior, sin dejar espacios entre las etiquetas individuales. Las etiquetas con espacios entre sí tienden a despegarse, provocando atascos graves. Algunas etiquetas se fabrican con un margen adicional en la hoja superior, alrededor del borde.
- Página 38 • Evite imprimir exclusivamente sobres durante un período prolongado. La impresión prolongada de sobres puede causar un desgaste prematuro de la impresora. • Si se produce un atasco, pruebe a cargar menos sobres en el bypass. • Para evitar los atascos producidos por sobres curvados, no coloque más de 10 sobres en la bandeja de salida.
- Página 39 Tipo de papel La impresora puede imprimir utilizando la configuración óptima para el tipo de papel utilizado. Es posible realizar una configuración distinta para cada fuente de papel, incluida el bypass. No solo es posible seleccionar tipos de papel predefinidos, sino también definir y seleccionar tipos de papel personalizados.
- Página 40 Preparación del papel Tras extraer el papel del envoltorio, airee las hojas para separarlas antes de cargarlas. Si utiliza papel que se ha doblado o curvado, alíselo antes de cargarlo. En caso contrario se puede producir un atasco de papel. IMPORTANTE Asegúrese de que el papel no está...
- Página 41 Ajuste la posición de las guías de ancho que se encuentran en los bordes izquierdo y derecho del depósito. Presione el botón de liberación de la guía izquierda y deslice las guías según el tamaño de papel. Nota Los tamaños de papel están marcados en el depósito. Ajuste la guía de longitud de papel al tamaño de papel necesario.
- Página 42 Nota No cargue papel por encima de la marca de triángulo de la guía de ancho. Inserte el depósito de papel en la ranura de la impresora. Empújelo hasta el tope. En la parte delantera izquierda del depósito de papel, hay un indicador de papel que muestra la cantidad de papel restante.
- Página 43 Carga de papel en el bypass FS-1300D permite cargar 50 hojas de papel 11 × 8 1/2" o A4 (80 g/m²) en el bypass. Por otro lado, FS-1100 admite cargar una hoja en el alimentador manual. Tire del bypass hacia usted hasta que se detenga.
- Página 44 Nota Si el papel está muy curvado (por ejemplo, porque ya se ha impreso por un lado), intente enrollarlo en dirección contraria para contrarrestar el efecto. Las hojas impresas quedarán entonces lisas (solo para FS-1300D). Correcto Incorrecto 2-16 Carga de papel...
- Página 45 Cuando cargue un sobre, colóquelo con la solapa cerrada y con la cara en la que desea imprimir boca arriba. Inserte el sobre ajustándolo a la guía y con la solapa en el lado frontal o izquierdo Correcto hasta el tope. Correcto Incorrecto Especifique el tamaño y tipo de papel para el bypass mediante...
- Página 46 2-18 Carga de papel...
- Página 47 Conexiones e impresión En este capítulo se explica cómo iniciar la impresora, imprimir desde un PC y usar la aplicación de software incluida en el CD-ROM. Conexiones Instalación del controlador de impresora Impresión Status Monitor (Monitor de estado) 3-10 Configuration Tool (Herramienta de configuración) 3-14 Desinstalación del software 3-18...
- Página 48 Conexiones En esta sección se explica cómo iniciar la impresora. Conexión del cable USB Siga los siguientes pasos para conectar el cable USB. Conecte el cable USB (no incluido) al conector de interfaz USB. Nota Utilice un cable USB con un conector de tipo A rectangular y un conector de tipo B cuadrado.
- Página 49 Instalación del controlador de impresora Según las instrucciones de la Guía de instalación, conecte el PC a la impresora y enciéndalos para instalar el controlador de impresora. Para obtener más información sobre el controlador de impresora, consulte la Driver User Guide Instalación del controlador de impresora en un PC con Windows En esta sección se explica cómo instalar el controlador de impresora en...
- Página 50 • Modo personalizado: esta opción le permite seleccionar las opciones que van a instalarse según sea necesario y especificar el puerto. Continúe con la sección siguiente según el método de instalación. Modo expreso Cuando se selecciona Modo expreso, se instala el controlador de impresora y las fuentes.
- Página 51 Modo personalizado Cuando se selecciona Modo personalizado, es posible cambiar el puerto de la impresora y las utilidades según sea necesario. En la pantalla Método de instalación, haga clic en Modo personalizado. En la ficha Driver y en la ficha Utility de la pantalla Instalación Personalizada, seleccione el controlador de impresora y las utilidades que desee instalar.
- Página 52 Haga doble clic en OS X 10.2 y 10.3 solamente o OS X 10.4 según la versión de sistema operativo que utilice. Haga doble clic en Kyocera OS X x.x o Kyocera OS X 10.4 x.x. Se inicia la instalación del controlador de impresora.
- Página 53 Impresión En esta sección se explica el procedimiento de impresión desde una aplicación de software. Puede especificar las opciones de impresión de cada ficha de KX Driver. KX Driver se encuentra en el CD-ROM (Product Library). Para obtener más información, consulte la KX Driver User Guide. Información sobre KX Driver KX Driver dispone de las siguientes fichas.
- Página 54 Utilice la opción Número de copias para introducir el número de copias que desea. Es posible imprimir hasta 999 copias. Para Microsoft Word, recomendamos que haga clic en Opciones... y seleccione Usar configuración de impresora para la bandeja predeterminada. Para comenzar a imprimir, haga clic en Aceptar. Modo dúplex manual (solo para FS-1100) Use el modo Dúplex manual si necesita imprimir en ambas caras del papel.
- Página 55 Quite todas las páginas pares (incluida la hoja de instrucciones) de la bandeja de salida y airee las hojas para separarlas antes de colocarlas. Coloque las páginas pares impresas en el depósito de papel, con la hoja de instrucciones boca arriba y las flechas apuntando hacia la impresora.
- Página 56 Status Monitor (Monitor de estado) Status Monitor supervisa el estado de la impresora y ofrece una función de informes continua. También permite especificar y modificar los valores de impresoras que no se incluyen en KX driver. Status Monitor se instala automáticamente durante la instalación de KX driver.
- Página 57 Vista 3D Esta vista muestra el estado de la impresora supervisada como una imagen 3D. Al hacer clic con el botón derecho en el icono Status Monitor, puede seleccionar en el menú que aparece si desea mostrar u ocultar la Vista 3D. Si se produce un evento de notificación de información, se utilizan la Vista 3D y un sonido de alerta para notificarle acerca de la situación.
- Página 58 Configuración de Status Monitor Status Monitor dispone de dos fichas donde se pueden configurar los valores correspondientes. Use la opción Preferencia para configurar Status Monitor. Ficha Notificación de sonido La ficha Notificación de sonido contiene las siguientes opciones. IMPORTANTE Para confirmar la configuración de la ficha Notificación de sonido, el PC debe tener capacidades de sonido, como una tarjeta de sonido y altavoces.
- Página 59 Ficha Apariencia La ficha Apariencia contiene las siguientes opciones. Ampliar ventana Duplica el tamaño de la ventana Status Monitor. Siempre visible Coloca la ventana Status Monitor sobre otras ventanas activas. Transparencia Muestra Status Monitor como una ventana transparente. Conexiones e impresión 3-13...
- Página 60 Configuration Tool (Herramienta de configuración) Configuration Tool le permite comprobar y cambiar los valores de impresoras que no se incluyen en KX driver. Configuration Tool se puede usar con impresoras conectadas a un PC mediante un cable USB. Nota El contenido del cuadro de diálogo Propiedades variará según los dispositivos opcionales instalados y según si el dispositivo está...
- Página 61 La ficha Papel muestra y le permite seleccionar el gramaje (peso) y la densidad de cada tipo de papel. También se puede activar o desactivar la impresión dúplex para cada tipo de papel. La impresión dúplex solo está disponible para FS-1300D. Conexiones e impresión 3-15...
- Página 62 Ficha Impresora La ficha Impresora le permite definir los parámetros de procesamiento de impresión que no están disponibles en KX driver. Al igual que el tiempo de espera para alimentación de formulario, es posible cambiar el tamaño de la memoria que se usa para los datos datos como archivos de mapa de bits y JPEG.
- Página 63 Ficha Otros La ficha Otros le permite configurar los siguientes valores de la impresora. Opción Descripción Sueño Configura la cantidad de tiempo con la que se activa automático automáticamente el modo de reposo de la impresora. Haga clic en Avanzado para activar o desactivar el modo de reposo automático.
- Página 64 Desinstalación del software El CD-ROM le permite quitar el software de la impresora. Haga clic en Eliminar el software. Aparece la ventana Kyocera Uninstaller. Seleccione el paquete de sofware que desea quitar. Haga clic en Desinstalar. Nota En Windows Vista, aparece la pantalla Quitar el controlador y el paquete.
- Página 65 Mantenimiento En este capítulo se explica cómo sustituir el cartucho de tóner y limpiar la impresora Información general Sustitución de cartuchos de tóner Limpieza de la impresora Período prolongado sin utilizar la impresora y traslado de la impresora Mantenimiento...
- Página 66 Frecuencia de sustitución de los cartuchos de tóner Si suponemos un uso con una cobertura del tóner media del 5% y con el modo EcoPrint desactivado, el cartucho de tóner deberá sustituirse aproximadamente cada 7.200 páginas (FS-1300D) o 4.000 páginas (FS- 1100). Cartucho de tóner inicial El cartucho de tóner suministrado con la impresora nueva es un...
- Página 67 Kyocera originales. Para obtener un rendimiento óptimo, también recomendamos usar únicamente cartuchos de tóner Kyocera cuyo uso esté destinado de forma específica a su país o región. Si se instala un cartucho de tóner para otro destino, la impresora dejará...
- Página 68 Extraiga el cartucho de tóner nuevo del kit de tóner. Agítelo al menos 5 veces, tal como muestra la figura, para que el tóner se distribuya de manera uniforme en el interior. Quite la etiqueta del cartucho de tóner. Instale el cartucho de tóner nuevo en la impresora. Empuje firmemente sobre la parte superior del cartucho, sobre las posiciones con las marcas PUSH, hasta escuchar un chasquido.
- Página 69 Gire la palanca de bloqueo a la posición de bloqueo. Cierre la cubierta superior. Mantenimiento...
- Página 70 Limpieza de la impresora Para evitar problemas de calidad de impresión, el interior de la impresora debe estar limpio con cada sustitución del cartucho de tóner. Abra la cubierta superior y la cubierta frontal. Levante la unidad de revelado junto con el cartucho de tóner y extráigalos de la impresora.
- Página 71 Coloque la unidad del tambor sobre una superficie limpia y lisa. IMPORTANTE No coloque la unidad del tambor en los extremos. Utilice un paño limpio que no suelte pelusa para limpiar la suciedad y el polvo del rodillo de registro metálico. IMPORTANTE Asegúrese de no tocar el rodillo de transferencia (negro) durante la limpieza.
- Página 72 Sitúe la unidad de revelado de nuevo en su posición original y alinee las guías de ambos extremos con las ranuras de la impresora. A continuación, cierre la cubierta frontal y la cubierta superior. Mantenimiento...
- Página 73 Período prolongado sin utilizar la impresora y traslado de la impresora Período prolongado sin utilizar la impresora Si no utiliza la impresora durante un período prolongado, quite el cable de alimentación de la toma de pared. Recomendamos consultar al distribuidor las medidas adicionales que debe adoptar para evitar los posibles daños que pueden ocurrir cuando se utilice la impresora la próxima vez.
- Página 74 4-10 Mantenimiento...
- Página 75 Solución de problemas En este capítulo se explica cómo solucionar los problemas de la impresora, se explican las combinaciones de los indicadores y se describe cómo solucionar los atascos de papel Directrices generales Problemas de calidad de impresión Información sobre los indicadores Eliminación de atascos de papel Solución de problemas...
- Página 76 Directrices generales En la tabla siguiente se ofrecen soluciones básicas para los problemas que puede encontrar al utilizar la impresora. Antes de llamar al técnico para solicitar una reparación, consulte la tabla siguiente para intentar solucionar los problemas. Síntoma Puntos de verificación Acciones correctivas La impresora no Compruebe el indicador Ready.
- Página 77 Problemas de calidad de impresión Las tablas y los diagramas de las siguientes secciones definen los posibles problemas de calidad de impresión y la acción correctiva para solucionarlos. Algunas de las soluciones pueden requerir la limpieza o sustitución de piezas de la impresora. Si la acción correctiva sugerida no soluciona el problema, llame al servicio técnico.
- Página 78 Resultados impresos Acción correctiva Impresión débil o borrosa Compruebe el cartucho de tóner y sustitúyalo si es necesario. Consulte la sección Sustitución de cartuchos de tóner en la página 4- Limpie el cable del cargador. Consulte la sección Limpieza de la impresora en la página 4-6.
- Página 79 Información sobre los indicadores Los indicadores muestran el estado, que por lo general se puede clasificar en tres categorías: funcionamiento normal, mantenimiento y errores (reparaciones). Haga clic en el icono para reproducir la animación de las combinaciones de indicadores. Haga clic con el botón derecho en un indicador y seleccione Playback (Reproducir) y Play (Reproducir) para reproducir la animación repetidamente.
- Página 80 Indicador Significado La impresora está recibiendo datos. La impresión se reanuda al pulsar [GO]. La impresora está imprimiendo la última página después de un período de espera. Se puede imprimir. Estado offline (desconectado). No es posible imprimir, pero la impresora puede recibir datos. La impresora vuelve al estado online (conectado) cuando se pulsa [GO].
- Página 81 Indicación de mantenimiento En la siguiente tabla se muestran las combinaciones de indicadores cuando es necesaria la intervención del usuario. Se supone que la impresora está online (conectada) y procesando datos. Indicador Significado Remedio No hay papel en el depósito, Coloque papel en la fuente de papel.
- Página 82 Indicador Significado Remedio El tóner se está agotando. Tenga preparado un nuevo cartucho de tóner. El tóner se ha agotado. Sustitúyalo con un nuevo cartucho de tóner. Después de sustituirlo, limpie el interior de la impresora. No se puede imprimir con la Agregue la memoria de expansión a la resolución especificada porque la impresora.
- Página 83 Eliminación de atascos de papel Si se producen atascos de papel en el sistema de transporte de papel o no se toman bien las hojas de papel, la impresora se desactiva automáticamente y se enciende el indicador Jam. Status Monitor o COMMAND CENTER pueden indicar la ubicacion del atasco de papel (componente en el que se ha producido el atasco de papel).
- Página 84 Consideraciones generales para la eliminación de atascos Tenga en cuenta las siguientes consideraciones cuando intente solucionar un atasco de papel: PRECAUCIÓN Al tirar del papel, hágalo suavemente para no romperlo. Los trozos de papel son difíciles de extraer y pueden pasar inadvertidos, lo que dificultaría la solución del atasco de papel.
- Página 85 Depósito/depósito de papel Extraiga el depósito o el depósito de papel opcional. Retire cualquier papel que se encuentre parcialmente introducido en la impresora. IMPORTANTE No intente retirar el papel que ya se encuentre parcialmente introducido en la impresora. Continúe en la sección Interior de la impresora en la página 5-13.
- Página 86 Duplexor El papel está atascado en el duplexor. Retire el papel atascado según se indica a continuación. Extraiga completamente el depósito de papel de la impresora. Abra la cubierta del duplexor que se encuentra en la parte frontal de la impresora y retire cualquier papel atascado. Abra la cubierta del duplexor que se encuentra en la parte posterior de la impresora y retire cualquier papel atascado.
- Página 87 Interior de la impresora Extraiga completamente el depósito de papel de la impresora. Retire cualquier papel que se encuentre parcialmente introducido en la impresora. IMPORTANTE No intente extraer el papel que se ha alimentado parcialmente. Continúe en el paso 2. Abra la cubierta superior y la cubierta frontal, y eleve y extraiga la unidad de revelado junto con el cartucho de tóner de la impresora.
- Página 88 Sitúe la unidad del tambor de nuevo en su posición original y alinee las guías de ambos extremos con las ranuras de la impresora. Vuelva a colocar la unidad de revelado junto con el cartucho de tóner en la impresora. Cierre la cubierta superior y la cubierta frontal. La impresora se calienta y reanuda la impresión.
- Página 89 Cubierta posterior Abra la cubierta posterior y retire el papel atascado tirando de él hacia afuera. PRECAUCIÓN El fusor en el interior de la impresora está caliente. No lo toque ya que puede producir quemaduras. Si hay papel atascado dentro del fusor, abra la cubierta del fusor y retire el papel tirando de él hacia fuera.
- Página 90 5-16 Solución de problemas...
- Página 91 Componentes opcionales En este capítulo se ofrece una explicación de los componentes opcionales que hay disponibles para esta impresora Información general Módulos de ampliación de memoria Depósito de papel (PF-100) Tarjeta de interfaz de red (IB-23) Tarjeta CompactFlash (CF) Componentes opcionales...
- Página 92 Información general La impresora dispone de los siguientes componentes opcionales para satisfacer sus requisitos de impresión. Nota Instale el módulo de memoria antes de instalar el depósito de papel opcional (PF-100). Para obtener instrucciones sobre cómo instalar componentes opcionales individuales, consulte la documentación incluida con el componente opcional.
- Página 93 Módulos de ampliación de memoria Si desea ampliar la memoria de la impresora para realizar trabajos de impresión más complejos y obtener una velocidad de impresión superior, puede instalar un módulo de memoria opcional (DIMM) en la ranura provista en la placa controladora principal de la impresora. Puede seleccionar módulos adicionales de memoria de 64, 128, 256 ó...
- Página 94 Instalación de un módulo de memoria Apague la impresora y desconecte el cable de alimentación y el cable de impresora. Retire la cubierta derecha con algo metálico que sea similar a una moneda. Quite la cinta de fijación en caso de tratarse de la primera instalación.
- Página 95 El módulo de memoria se sujeta de forma fija dentro del alojamiento de memoria gracias a las abrazaderas. Vuelva a colocar la cubierta de la ranura para la memoria y la cubierta derecha. Extracción de un módulo de memoria Para extraer un módulo de memoria, retire la cubierta derecha y la cubierta de la ranura para la memoria de la impresora.
- Página 96 Depósito de papel (PF-100) El alimentador PF-100 le permite agregar uno (en el caso de FS-1100) o dos (en el caso FS-1300D) depósitos de papel adicionales a la parte inferior de la impresora para la alimentación continua de grandes volúmenes de papel. Cada depósito de papel tiene capacidad para aproximadamente 250 hojas de papel de tamaño ISO A4, ISO A5, JIS...
- Página 97 Tarjeta de interfaz de red (IB-23) La tarjeta de interfaz de red admite los protocolos TCP/IP, IPX/SPX, NetBEUI y AppleTalk, por lo que la impresora se puede usar en entornos de red Windows, Macintosh, UNIX, NetWare, etc. La tarjeta de interfaz de red debe instalarse en la ranura para la interfaz opcional que se encuentra en la parte posterior de la impresora.
- Página 98 Tarjeta CompactFlash (CF) La impresora dispone de una ranura para una tarjeta CF de un tamaño máximo de 256 MB. Las tarjetas CF son útiles para guardar fuentes, macros y superposiciones. Apague la impresora y desconecte el cable de alimentación y el cable de impresora.
- Página 99 Inserte la tarjeta CF. Fíjela con los tornillos quitados en el paso 3. Conecte el cable de alimentación y el cable de impresora y después encienda la impresora. Componentes opcionales...
- Página 100 6-10 Componentes opcionales...
- Página 101 Apéndice En esta sección se incluyen las especificaciones de la impresora. Especificaciones Requisitos estándar medioambientales Apéndice...
- Página 102 Especificaciones Nota Las siguientes especificaciones están sujetas a cambios sin previo aviso. Descripción Elemento FS-1100 FS-1300D Tipo Escritorio Método de impresión Electrofotografía, escaneado láser Gramaje del papel Depósito De 60 a 120 g/m² De 60 a 120 g/m² (Dúplex: de 60 a 105 g/m²)
- Página 103 Descripción Elemento FS-1100 FS-1300D Capacidad de la A una cara 250 hojas (80 g/m²) bandeja de salida A dos caras 200 hojas (80 g/m²) Impresión continua De 1 a 999 hojas Resolución Modo fino 1200, modo rápido 1200, 600 ppp, 300 ppp Producción...
- Página 104 Requisitos estándar medioambientales Esta máquina cumple los siguientes requisitos estándar medioambientales. • Tiempo para cambiar al modo de reposo (valor predeterminado): 15 minutos • Impresión dúplex: equipo estándar • Papel resistente para alimentación: papel reciclado al 100% NOTA: Póngase en contacto con el distribuidor o el representante de servicio para obtener información sobre los tipos de papel recomendados.
