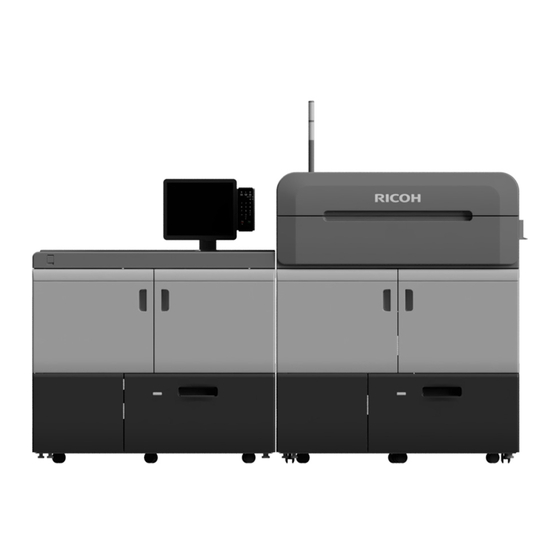

Ricoh Pro C9200 Instrucciones De Uso
Ajustes avanzados para configurar el papel personalizado
Ocultar thumbs
Ver también para Pro C9200:
- Guía del operador (352 páginas) ,
- Instrucciones de uso (232 páginas) ,
- Guía del operador (312 páginas)
Manuales relacionados para Ricoh Pro C9200
Resumen de contenidos para Ricoh Pro C9200
- Página 1 Instrucciones de uso Ajustes avanzados para configurar el papel personalizado Para un uso seguro y correcto, lea "Información de seguridad" antes de utilizar la máquina.
-
Página 3: Tabla De Contenido
CONTENIDO 1. Introducción Procedimiento básico............................3 Configuración avanzada...........................4 2. Proceso de impresión Descripción general............................5 Exposición al láser..............................7 Unidad láser (exposición)..........................7 Revelado................................8 Revelado................................. 8 Transferencia del tambor a la banda......................10 Transferencia del tambor a la banda......................10 Transferencia de la banda al papel....................... 11 Transferencia de la banda al papel......................11 Velocidad de rotación del PTR........................ - Página 4 Alimentación/entrega de papel........................36 Bandeja principal/LCIT de alimentación en vacío...................36 Ajuste de la entrega y la salida de papel de la máquina................ 41...
-
Página 5: Introducción
1. Introducción En este capítulo se ofrece una visión general de la biblioteca de medios. Procedimiento básico La serie ProC9200/C9210 puede imprimir en una amplia variedad de soportes mediante las tecnologías más recientes en impresión digital, como la transferencia CA y la banda de fusión elástica. Además de estas tecnologías, también es posible la compatibilidad con diversos medios, gracias a la base de datos de la biblioteca de medios, registrada con medios probados y analizados, y programada con parámetros de impresión optimizados por gramaje o tipo de medio. -
Página 6: Configuración Avanzada
1. Introducción Configuración avanzada La impresión desde la biblioteca de medios es posible con un procedimiento sencillo. Sin embargo, es posible que se necesiten ajustes precisos (como las condiciones de fusión y de transferencia) según los atributos de los medios, que difieren en cada uno de ellos. Estos ajustes precisos pueden hacerse en [Ajustes papel bandeja] [Ajustes avanzados]. -
Página 7: Proceso De Impresión
2. Proceso de impresión En este capítulo se hace referencia a los elementos de los Ajustes avanzados para explicar los procesos básicos de xerografía. Descripción general DZH300 1. Tambor OPC 2. Rodillo de revelado 3. Unidad láser 4. Rodillo de carga 5. - Página 8 2. Proceso de impresión • Revelado: el rodillo de revelado [2] lleva tóner a la imagen latente en el tambor OPC [1]. • Transferencia de la imagen Transferencia del tambor a la banda: las imágenes de tóner creadas en cada tambor OPC [1] se transfieren secuencialmente a la ITB [5].
-
Página 9: Exposición Al Láser
Exposición al láser Exposición al láser Unidad láser (exposición) La unidad láser está equipada con tecnología VCSEL (Láseres de cavidad vertical y emisión superficial). Se emiten 40 haces láser para producir 2400 dpi × 4800 dpi. Los haces de luz láser se reflejan en las lentes y el espejo poligonal para crear una imagen latente en cada uno de los tambores fotoconductores, mediante la transmisión de electricidad estática a la superficie del tambor. -
Página 10: Revelado
2. Proceso de impresión Revelado Revelado El sistema de revelado usa el método de componente doble El revelador está mezclado previamente para evitar la degradación de la calidad de la imagen, provocada por el deterioro del revelador que se produce con el paso del tiempo. Las áreas de imágenes latentes electrostáticas del tambor atraen partículas del tóner de carga negativa del rodillo del revelador [1]. - Página 11 Revelado DZH302 Configuración avanzada relacionada Pág. 27 "Densidad de imagen máxima"...
-
Página 12: Transferencia Del Tambor A La Banda
2. Proceso de impresión Transferencia del tambor a la banda Transferencia del tambor a la banda Entre los dos modos de impresión siguientes, el modo correcto se selecciona automáticamente en función de los datos de impresión enviados desde el controlador de la impresora. •... -
Página 13: Transferencia De La Banda Al Papel
Transferencia de la banda al papel Transferencia de la banda al papel Transferencia de la banda al papel Voltaje aplicado El rodillo de transferencia de papel presenta la tecnología de transferencia CA. La imagen del tóner con carga negativa (-) en la ITB [2] se transfiere al papel aplicando una polarización negativa (-) al rodillo de polarización de la transferencia del papel [1]. -
Página 14: Corrección Del Borde Anterior/Posterior
2. Proceso de impresión Modo Papel con textura DZH009 1. ITB 2. Papel con textura 3. El tóner se ha transferido parcialmente. 4. El tóner transferido al papel vuelve a la banda y se combina con el tóner que queda en esta. 5. -
Página 15: Velocidad De Rotación Del Ptr
Transferencia de la banda al papel • Transferencia de la banda al papel: corrección del borde posterior • Transferencia de la banda al papel: longitud del área para aplicar la corrección en el borde anterior del papel • Transferencia de la banda al papel: longitud del área para aplicar la corrección en el borde posterior del papel •... - Página 16 2. Proceso de impresión Configuración avanzada relacionada Pág. 43 "Velocidad del rodillo de transferencia del papel" Pág. 43 "Velocidad de alimentación del rodillo temporizador de transferencias"...
-
Página 17: Fusión
Fusión Fusión Unidad de fusión La banda de fusión tiene una capa elástica gruesa, al igual que en el modelo actual, para que la banda tenga más alcance en las hendiduras superficiales de los medios texturizados. Banda de fusión Banda de fusión convencional Capa base Capa elástica Capa superficial... -
Página 18: Ajuste De La Anchura De La Ranura De Fusión
2. Proceso de impresión Los problemas de calidad de la imagen que se originan en la unidad de fusión, por ejemplo imágenes satinadas residuales o marcas, pueden evitarse si se ajusta la temperatura de fusión objetivo. Configuración avanzada relacionada Pág. 30 "Temperatura de fusión" Ajuste de la anchura de la ranura de fusión La anchura de la compresión de fusión (o presión de la compresión) puede ajustarse para evitar arrugas. -
Página 19: Rodillo De Alisado De La Banda De Fusión
Fusión DZH322 Configuración avanzada relacionada Pág. 32 "Web de limpieza de fusión" Rodillo de alisado de la banda de fusión La impresión continua en un papel de tamaño concreto provoca que los bordes de papel arañen la banda de fusión; cuando se cambia a un trabajo impreso con un tamaño mayor, la banda de fusión arañada produce rayas satinadas no deseadas en las impresiones. - Página 20 2. Proceso de impresión DZH309 Configuración avanzada relacionada Pág. 34 "Intervalo de rotación del rodillo de alisado"...
-
Página 21: Entrega De Papel
Detección de desviación y registro de escaneo principal Se aplica una tecnología original de Ricoh para controlar de forma separada la corrección de la desviación y el registro del escaneo principal, para lograr una alta precisión en el registro de delante hacia atrás. -
Página 22: Mecanismo De Detección De Alimentación Doble
2. Proceso de impresión Mecanismo de detección del borde anterior de forma detallada Si el papel pasa por el rodillo de registro, el CIS emite luz y lee la cantidad de luz que se refleja, con el fin de detectar el borde anterior. La lectura del sensor es OV si no hay reflejo (no se detecta papel), al tiempo que se detecta un determinado voltaje si hay reflejo. -
Página 23: Ajuste De La Velocidad Del Rodillo
Entrega de papel DZH312 Configuración avanzada relacionada Pág. 42 "Detección de J080" Ajuste de la velocidad del rodillo Se controla la velocidad de rotación de cada rodillo de transporte de papel instalado en la máquina según el gramaje base (grosor) del papel, para admitir una gran variedad de medios y prevenir problemas de calidad de imagen. -
Página 24: Unidad Alisadora
Unidad alisadora Mecanismo de alisado Pro C9200/C9210 dispone de tres unidades alisadoras antes de la salida del papel. Para alisar las hojas, la dirección de la ondulación (anverso o reverso) observada en las hojas y la intensidad del alisado deben especificarse en Ajustes avanzados. El rodillo de metal superior o inferior presiona y entrega la hoja a la ruta de papel superior o inferior, según los ajustes. -
Página 25: Alimentación Por Vacío Lcit
Entrega de papel DZH319 Alimentación por vacío LCIT Al igual que las unidades de alimentación de papel de los sistemas de impresoras offset, la bandeja de introducción de gran capacidad de alimentación por vacío utiliza la función de recogida asistida por aire. - Página 26 2. Proceso de impresión Configuración avanzada relacionada Pág. 36 "Bandeja principal/LCIT de alimentación en vacío" DZH316 1. Inyector de retorno 2. Límite superior de la pila: alto 3. Límite superior de la pila: bajo 4. Válvula del obturador del ventilador de retorno 5.
-
Página 27: Detalles De Los Ajustes Avanzados
3. Detalles de los ajustes avanzados En este capítulo se explican las funciones de los ajustes avanzados y los problemas relacionados de calidad de imagen que pueden evitarse/mejorarse mediante el ajuste de estos valores. Si desea más información sobre el procedimiento, consulte el manual Detección de errores. Descripción general Modo de impresión La calidad de la imagen se ajusta en equilibrio con la productividad, según el modo de impresión... -
Página 28: Registro
3. Detalles de los ajustes avanzados Registro Ampliación/posición de la imagen 1101 [Posición de imagen] 1102 [Ajuste auto posición imagen] 1103 [Corrección feedback posición imagen] 1104 [Corrección feedback posición imagen: Despl.] Función Ajusta la posición y la ampliación de la imagen que imprimir en el papel. Momento adecuado para el uso •... -
Página 29: Calidad De La Imagen
Calidad de la imagen Calidad de la imagen Densidad de imagen máxima 1201 [Densidad imagen máx.] Función Ajusta la cantidad de tóner revelado en el tambor. Momento adecuado para el uso Para ajustar la densidad de tóner máxima del soporte en uso. Tenga en cuenta los posibles efectos secundarios, como rastros de gusano y derrame de tóner, si se configura con un valor demasiado alto. -
Página 30: Transferencia De La Banda Al Papel
3. Detalles de los ajustes avanzados Corrección de la transferencia del tambor a la banda 1215 [Corrección de salida transferencia imagen] Función Corrige la cantidad de corriente de transferencia aplicada al proceso de transferencia del tambor a la banda. Eficaz para: Si aparecen manchas de color blanco, reduzca este valor. -
Página 31: Corrección De La Transferencia De La Banda Al Papel: Borde Anterior/Borde Posterior
Calidad de la imagen • Fluctuación de la densidad en el color negro: forma de corcho • Aparecen huellas dactilares Si desea más información sobre el procedimiento, consulte el manual Detección de errores. Corrección de la transferencia de la banda al papel: borde anterior/borde posterior 1217 [Corrección salida transferencia papel:Borde papel] Función Ajusta la cantidad y la zona (anchura) de la desviación que se ha aplicado en los bordes anterior... -
Página 32: Temperatura De Fusión
3. Detalles de los ajustes avanzados Detección de problemas relacionados Ninguna Presión de la ranura de transferencia de la banda al papel 1229 [Presión transferencia papel] Función Ajusta la presión de la ranura entre el rodillo de transferencia de papel y el rodillo de desvío en cuatro niveles (1-4). - Página 33 Calidad de la imagen Detección de problemas relacionados • Mejora de la capacidad de fusión • Puntos negros (color) (2) • Brillo irregular • Satinado irregular: ondulado • Satinado irregular: piel de naranja • Los bordes del papel están manchados •...
-
Página 34: Borrar Margen: Borde Anterior/Posterior
3. Detalles de los ajustes avanzados tóner que se han adherido al rodillo de presión durante el trabajo se fusionarán y podrán extraerse más fácilmente mediante el web de limpieza. Momento adecuado para el uso Esta configuración básicamente no requiere ningún ajuste. Detección de problemas relacionados Ninguna Web de limpieza de fusión... - Página 35 Calidad de la imagen Anchura de la compresión de la fusión 1246 [Fusing Nip Width Adjustment] 01:[ Other than Envelope] Función Ajusta la anchura de la compresión para papel normal. Momento adecuado para el uso Si aparecen manchas en los bordes de las hojas apiladas cuando se imprime en papel normal, o bien arrugas si se imprime en papel fino, ajuste esta configuración.
-
Página 36: Intervalo De Rotación Del Rodillo De Alisado
3. Detalles de los ajustes avanzados Momento adecuado para el uso El tiempo de espera es demasiado largo, por ejemplo, cuando el trabajo se imprime en papel fino o se trata de un trabajo en varios medios. Detección de problemas relacionados •... - Página 37 Calidad de la imagen Función Especifica el tiempo de espera antes de que la bandeja de alimentación cambie a trabajo de medio mixto. La selección de [Prioridad productividad] acortará el tiempo de espera, pero puede causar una fusión deficiente. Momento adecuado para el uso Use esta función cuando debe ajustarse el equilibrio exacto entre la productividad y la calidad de la imagen en trabajos de medios mixtos en los que el tiempo de cambio de bandeja es inevitable.
-
Página 38: Alimentación/Entrega De Papel
3. Detalles de los ajustes avanzados Alimentación/entrega de papel Bandeja principal/LCIT de alimentación en vacío LCIT de 2 bandejas/principal: modo de introducción de papel 1301 [Principal/LCIT 2 band.: Modo alim. papel] Función Ajusta el comportamiento del ventilador. Opción de Comportamiento configuración [Prevenir alimentación La cantidad de aire soplado desde el ventilador de flotación y los... -
Página 39: Lcit De 2 Bandejas/Principal: Nivel Del Ventilador Superior
Alimentación/entrega de papel LCIT de 2 bandejas/principal: nivel del ventilador superior 1302 [Principal/LCIT 2 band.: Ventilador/Obturador] [Nivel ventilador ascendente] Función Ajusta la cantidad de aire soplado al borde anterior para levantar el papel. Momento adecuado para el uso Si no mejora la doble alimentación tras configurar 1301: [Principal/LCIT 2 band.: Modo alim. papel] como [Prevenir alimentación doble (Aire muy flojo)], disminuya el flujo de aire en [Nivel ventilador lateral] en reducciones del 10 %. -
Página 40: Lcit De 2 Bandejas/Principal: Nivel Del Ventilador Lateral
3. Detalles de los ajustes avanzados Ondulación frontal Ondulación posterior Las hojas flotan y se produce una tendencia a Las hojas reciben presión y se crea la la doble alimentación. tendencia a la no alimentación. Detección de problemas relacionados Ninguna LCIT de 2 bandejas/principal: nivel del ventilador lateral 1302 [Principal/LCIT 2 band.: Ventilador/Obturador] [Nivel ventilador lateral]... -
Página 41: Lcit De 2 Bandejas/Principal: Nivel Del Ventilador De Retorno
Alimentación/entrega de papel LCIT de 2 bandejas/principal: nivel del ventilador de vacío 1302 [Principal/LCIT 2 band.: Ventilador/Obturador] [Nivel ventilador aspirante] Función Ajusta la cantidad de aire aspirado respecto a la banda de alimentación de papel. * Si no se produce la alimentación debido a la baja potencia de la succión del aire, aumente la potencia. -
Página 42: Lcit De 2 Bandejas/Principal: Obturador Del Ventilador De Retorno
3. Detalles de los ajustes avanzados Detección de problemas relacionados Ninguna LCIT de 2 bandejas/principal: obturador del ventilador de retorno 1302 [Principal/LCIT 2 band.: Ventilador/Obturador] [Obturador ventilador retorno] Función Especifica el comportamiento del obturador del ventilador de retorno en la LCIT de alimentación por vacío. -
Página 43: Ajustar La Ondulación Del Papel
Alimentación/entrega de papel Momento adecuado para el uso Si se produce un error de alimentación al comienzo del trabajo, reduzca el valor para especificar un tiempo más corto. Si se produce un error de doble alimentación al comienzo del trabajo, aumente el valor para especificar un tiempo más largo. -
Página 44: Detección De Desviación
3. Detalles de los ajustes avanzados Detección de J080 1321 [Detección de atascos] 03: [Detectar JAM080] Función Especifica si dejar de imprimir o no, si el registro en la dirección de escaneo secundario (en la dirección de la alimentación) supera el rango ajustable (+/- 4 mm). Momento adecuado para el uso Desactívelo si se produce con frecuencia un atasco J080. -
Página 45: Velocidad De Alimentación Del Rodillo Temporizador De Transferencias
Alimentación/entrega de papel Detección del borde del papel 1321 [Jam Detection] 06: [Setting] Función Configura la duración de la luz emitida desde el CIS (Sensor de imagen de contacto) para detectar el borde del papel en los soportes de color. Momento adecuado para el uso Use esta función si se producen demasiados errores de desvío/desplazamiento (JAM97/JAM98) con frecuencia. - Página 46 3. Detalles de los ajustes avanzados Función Ajusta la velocidad del rodillo de transferencia de papel. Momento adecuado para el uso Si se produce un problema como una alineación incorrecta de la ampliación de la imagen de lado a lado y jaspeado en partes de semitono negro en la imagen impresa debido a la diferencia de velocidad en relación con la banda de transferencia de imágenes, puede solucionarse el problema si se ajusta la velocidad de la línea.
-
Página 47: Configuración Del Intervalo De La Alimentación Del Papel
Alimentación/entrega de papel Función Ajusta la velocidad de todos los motores relacionados con el transporte del papel. Momento adecuado para el uso Fusión insuficiente, arrugas en papel fino, degradación en la calidad de la imagen. Detección de problemas relacionados • Mejora de la capacidad de fusión •... -
Página 48: Ajustar Ondulación Del Papel (Fusión)
3. Detalles de los ajustes avanzados Detección de problemas relacionados • Rayas onduladas oblicuas Si desea más información sobre el procedimiento, consulte el manual Detección de errores. Ajustar ondulación del papel (fusión) 1341 [Ajustar ondulación papel (fusión)] Función Reduce la diferencia en las temperaturas entre la banda de fusión y el rodillo de presión, para que ambos lados de las hojas se calienten de forma uniforme cuando pasen por la compresión. - Página 49 MEMO...
- Página 50 MEMO M0B2-1214...
- Página 52 M0B2-1214 © 2018...
