Montage
Control de los órganos de combustión
VG 2.120
40
Control de los órganos de
combustión

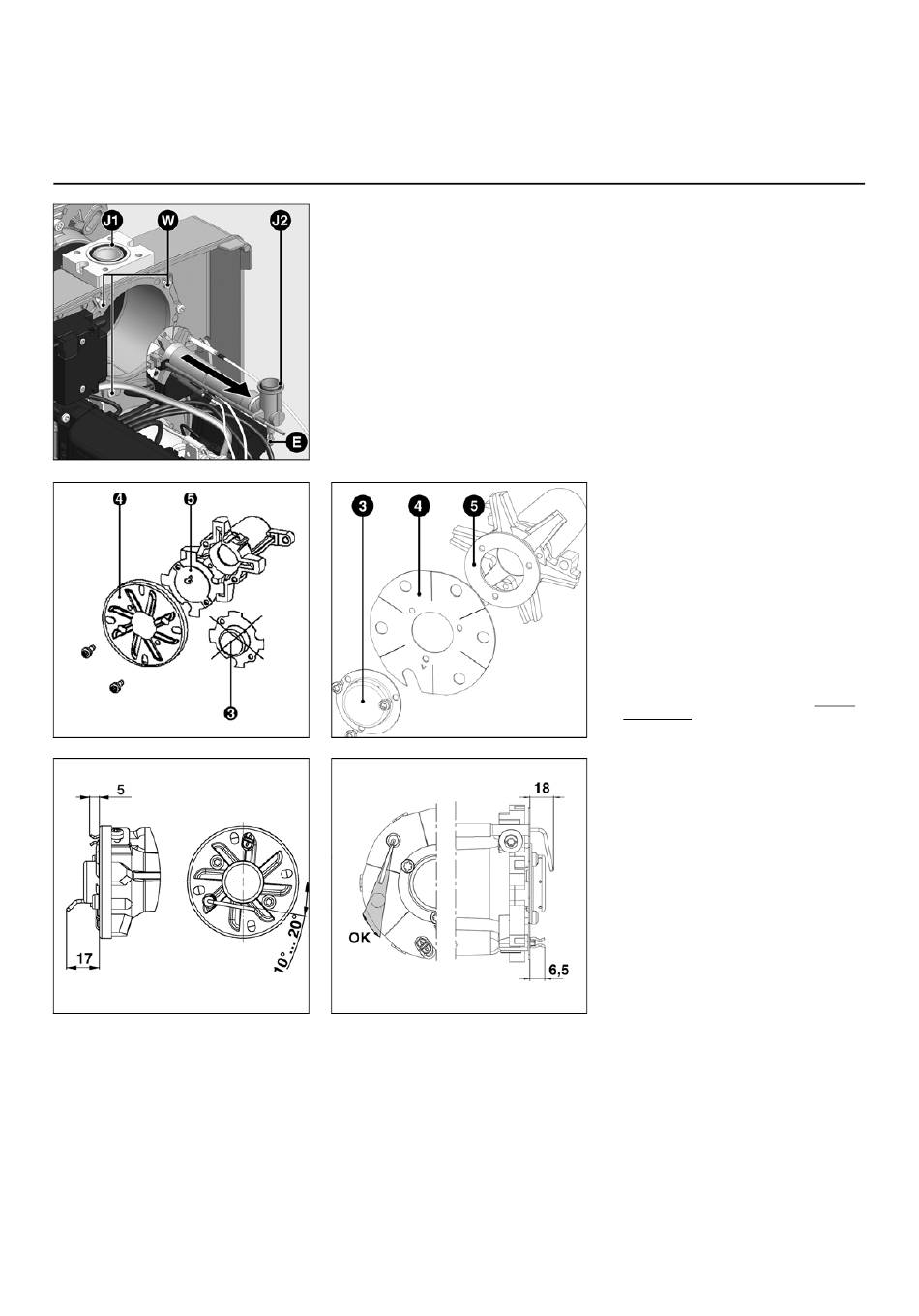

• Aflojar los tres tornillos W de la tapa.
• Retirar la tapa.
• Aflojar la contratuerca E del soporte
del tubo de gas
• Aflojar el tornillo de retención.
• Extraer los órganos de combustión.
VG 2.120
02/2012 - Art. Nr. 4200 1029 6200C
Ajuste en modo gas propano
Quemador VG 2.160/210
• Desmontar el obturador 3 y el deflector
4.
• Montar la pieza intermedia 5
(suministrada junto con el cuerpo).
Montar el deflector 4 y el obturador 3.
•
Ajuste en modo gas propano
Quemador VG 2.120
• Desmontar el obturador 3 y el deflector
4.
• Montar la pieza intermedia 5
(suministrada junto con el cuerpo).
Volver a montar el deflector 4 sin el
•
obturador 3.
VG 2.160/210
VG 2.120
Control de los órganos de
VG 2.160/210
combustión
• Controlar el ajuste de la sonda de
ionización y el electrodo de encendido
según se representa en las imágenes.
