Resumen de contenidos para Coffee Queen CQUBE SE12

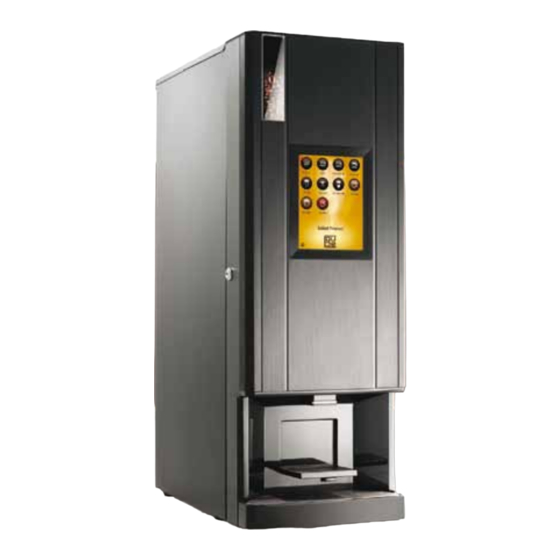

- Página 1 CQUBE SE12 MANUAL DEL USUARIO UM_ES Part No.:1764156_01...
-
Página 2: Tabla De Contenido
CONTENIDO CQube SE12 CONTENIDO ..............................2 GENERALIDADES ............................4 Introducción ................................4 Advertencias ................................4 Precauciones ................................4 Uso previsto ................................4 Datos y peso ................................5 VISTA GENERAL DE COMPONENTES ..................6 Exterior de la parte frontal (interruptor de membrana) ................6 Exterior de la parte frontal (pantalla táctil) .......................7 Interior de parte delantera ............................8... - Página 3 Activación de programación con tarjeta de usuario ..................30 Bebidas en jarra ..............................30 Limpieza de máquina ............................31 Contadores................................32 ESQUEMA DE DIMENSIONES ......................34 CQube SE12 ................................34 Encontrará notas con información importante en cuadros de texto como los siguientes: IMPORTANTE! ¡ADVERTENCIA! More INFORM.
-
Página 4: Generalidades
GENERALIDADES CQube SE12 Introducción Gracias por elegir una máquina expendedora de café espresso CQube SE12. ¡Deseamos que la disfrute! Lea el manual del usuario antes de usar la máquina. Mantenga siempre a mano esta guía para Esta guía incluye instrucciones importantes consultas futuras. -
Página 5: Datos Y Peso
GENERALIDADES CQube SE12 Datos y peso DATOS CQUBE SE12 Pantalla táctil Opción Opciones de bebidas 1-12 Función de selección de jarra Sí Tipo de molinillo 1 x EK-7 Número de tolvas de granos Número de tolvas de ingredientes Tipo de erogación... -
Página 6: Vista General De Componentes
VISTA GENERAL DE COMPONENTES CQube SE12 Exterior de la parte frontal (interruptor de membrana) Tolva de café Menú de bebidas Pantalla Lector de tarjetas electrónicas Bloqueo de puerta Salida bebidas calientes Soporte para taza Rejillas de goteo Bandeja... -
Página 7: Exterior De La Parte Frontal (Pantalla Táctil)
VISTA GENERAL DE COMPONENTES CQube SE12 Exterior de la parte frontal (pantalla táctil) Tolva de café Menú de bebidas Pantalla táctil Iniciar modo de ahorro de energía Lector de tarjetas electrónicas Bloqueo de puerta Salida bebidas calientes Soporte para taza... -
Página 8: Interior De Parte Delantera
VISTA GENERAL DE COMPONENTES CQube SE12 Interior de parte delantera Tolva de café Tolvas de ingredientes Trampilla de granos de café Molinillo Salida del molinillo Rueda de ajuste del molinillo Sistema de mezcla Grupo espresso Salidas de bebidas Contenedor de residuos... -
Página 9: Teclas De Navegación Del Interruptor De Membrana
VISTA GENERAL DE COMPONENTES CQube SE12 Teclas de navegación del interruptor de membrana Pulse el botón BACK para abandonar el submenú y volver al menú principal. Pulse el botón ENTER para seleccionar una función del menú, confirmar un valor o un ajuste. -
Página 10: Navegación De Pantalla Táctil
VISTA GENERAL DE COMPONENTES CQube SE12 Navegación de pantalla táctil Elija el tipo de bebida pulsando el icono de la pantalla táctil. Pulse el botón BACK para abandonar el submenú y volver al menú principal. BACK Pulse el botón ENTER para confirmar un valor establecido o un ajuste. Confirme el nuevo ajuste pulsando el botón ENTER. -
Página 11: Tarjeta De Usuario
VISTA GENERAL DE COMPONENTES CQube SE12 Tarjeta de usuario Tarjeta de usuario Se utiliza para limpiar y para ver los ajustes del contador. Las tarjetas de usuario las suministra el proveedor. Parte delantera Parte posterior Introduzca la tarjeta de usuario con el chip orientado hacia arriba, como se muestra en la figura. -
Página 12: Instalación Y Arranque
INSTALACIÓN Y ARRANQUE CQube SE12 Emplazamiento 10 cm mínimo Coloque la máquina sobre una superficie plana y horizontal, capaz de soportar su peso. Asegúrese de que el aire circule bien por Nota detrás de la máquina (10 cm mínimo). Procedimiento de arranque de la máquina Conecte el agua al contenedor superior de la máquina. -
Página 13: Llenado De La Tolva De Ingredientes Y De La Tolva De Granos De Café
INSTALACIÓN Y ARRANQUE CQube SE12 Llenado de la tolva de ingredientes y la tolva de granos de café Levante la tapa y llene la tolva con granos de café recién tostados y sin aditivos. Extraiga las tolvas de ingredientes para evitar un vertido en la máquina y llénelas de los... -
Página 14: Funcionamiento
FUNCIONAMIENTO CQube SE12 Preparación de una taza de espresso (interruptor de membrana) STOP Espresso Cappuccino Chocolate Double Espresso Choco-Milk Caffè Latte Americano Latte Macchiato Hot Water Coffee with Milk Macchiato Coloque una taza bajo la salida de bebidas calientes.(A) El ajuste de concentración de la bebida es el predeterminado. Si desea aumentar o reducir la concentración, siga los pasos que se describen a continuación. -
Página 15: Preparación De Una Taza De Espresso (Pantalla Táctil)
FUNCIONAMIENTO CQube SE12 Preparación de una taza de espresso (pantalla táctil) Coloque una taza bajo la salida de bebidas calientes. (A) Seleccione la bebida que desee pulsando el botón de bebida de la pantalla. El ajuste de concentración de la bebida es el predeterminado. Si desea aumentar o reducir la concentración, siga los pasos que se describen a... -
Página 16: Preparación De Una Jarra (Modelo Con Interruptor De Membrana)
FUNCIONAMIENTO CQube SE12 Preparación de una jarra (interruptor de membrana) STOP Espresso Cappuccino Chocolate Double Espresso Choco-Milk Caffè Latte Americano Latte Macchiato Hot Water Coffee with Milk Macchiato Levante el soporte para tazas y coloque una jarra bajo la salida de bebidas calientes (A). -
Página 17: Preparación De Una Jarra (Pantalla Táctil)
FUNCIONAMIENTO CQube SE12 Preparación de una jarra (pantalla táctil) Levante el soporte para tazas y coloque una jarra bajo la salida de bebidas calientes (A). Introduzca la tarjeta de usuario en el lector de tarjetas (B). En pantalla aparece el mensaje que se muestra en la figura. -
Página 18: Programa De Limpieza
PROGRAMA DE LIMPIEZA CQube SE12 Limpieza automática Limpieza del mezclador Limpiar significa enjuagar con agua y hacer girar la batidora. Se recomienda limpiar la cazoleta de mezcla una vez al día. Cleaning hot key Modelo de interruptor de membrana Para la pantalla táctil Abra la puerta. -
Página 19: Limpieza De Las Válvulas
PROGRAMA DE LIMPIEZA CQube SE12 Limpieza automática Limpieza de las válvulas Limpiar implica hacer que las válvulas "suelten" cualquier partícula o residuo que haya podido quedar atascado en los cilindros y purgarlas con agua. Cleaning hot key Modelo de interruptor de membrana Para la pantalla táctil... -
Página 20: Limpieza Del Mecanismo De Erogación
PROGRAMA DE LIMPIEZA CQube SE12 Limpieza automática Limpieza del mecanismo de erogación Tiempo total de limpieza: 5 minutos aproximadamente. Las pastillas de limpieza especiales para café espresso están a la venta en su distribuidor. N.º producto: 1104171 ¡IMPORTANTE! Una vez completada la operación de... -
Página 21: Enjuague Del Mecanismo De Erogación
PROGRAMA DE LIMPIEZA CQube SE12 Limpieza automática Enjuague del mecanismo de erogación Cleaning hot key Modelo de interruptor de membrana Abra la puerta. Pulse ENTER en el panel de limpieza situado en la parte interior de la puerta. (Consulte la figura A) -
Página 22: Limpieza Y Cuidados
LIMPIEZA Y CUIDADOS CQube SE12 Limpieza semanal Desmontaje del grupo de café espresso Extraiga el contenedor de residuos. Abra la puerta. Empuje hacia abajo el anillo de seguridad del conector mientras tira del tubo de teflón en línea recta hacia arriba. -
Página 23: Limpieza Del Grupo Espresso
LIMPIEZA Y CUIDADOS CQube SE12 Limpieza del grupo espresso Primero, extraiga el grupo espresso de la máquina tal y como se ha descrito anteriormente en este manual. A continuación, proceda a limpiarlo con detergentes neutros (evite disolventes que puedan dañar la pintura o los plásticos). -
Página 24: Mantenimiento Y Cuidados
MANTENIMIENTO Y CUIDADOS CQube SE12 Montaje del grupo de café espresso "Click" Sustituya el grupo espresso que está delante de la caja de engranajes. Acople la parte superior de la parte trasera del grupo espresso a los ganchos de la caja de engranajes y empuje la parte inferior hasta que note un clic. -
Página 25: Desmontaje Del Sistema De Mezcla
LIMPIEZA Y CUIDADOS CQube SE12 Limpieza semanal Desmontaje del sistema de mezcla Extraiga el tubo flexible de salida. Gire la palanca de la placa de montaje en sentido antihorario. Suelte el mezclador tirando de éste hacia fuera de forma recta. -
Página 26: Limpieza De Componentes Especiales
LIMPIEZA Y CUIDADOS CQube SE12 Limpieza semanal Limpieza de componentes especiales Limpiar con un Mezclador Trampa de Placa de montaje Batidora paño húmedo y condensación secar después. Todos los componentes deben secarse antes de volver a montarlos. Montaje del sistema de mezcla... -
Página 27: Vaciado De Las Bandejas De Goteo
LIMPIEZA Y CUIDADOS CQube SE12 Vaciado de las bandejas de goteo Si la máquina indica Empty Drip Tray (Vaciar bandeja Empty Drip Tray de goteo) (A), hay dos bandejas distintas que se pueden vaciar. Compruebe las bandejas que se indican a continuación y vacíelas de agua. -
Página 28: Limpieza Exterior
LIMPIEZA Y CUIDADOS CQube SE12 Limpieza exterior Limpieza exterior, en caso necesario Para limpiar la parte exterior de la máquina, utilice un paño suave y un agente de limpieza líquido que no sea abrasivo. Si utiliza una máquina equipada con pantalla táctil, no pulverice fluido de limpieza directamente sobre la pantalla. -
Página 29: Mensajes Mostrados En Pantalla
MENSAJES MOSTRADOS EN PANTALLA CQube SE12 Mensajes mostrados en pantalla Significado Energy Saving Mode La máquina está en modo de ahorro de energía. Not Available La bebida no se puede seleccionar en modo jarra. Heating Water Baja temperatura en el depósito de agua. La máquina se está... -
Página 30: Programación
PROGRAMACIÓN CQube SE12 Activación de programación con tarjeta de usuario Introduzca la tarjeta de usuario en el lector de tarjetas (A) En el modelo de interruptor de membrana, la pantalla mostrará este mensaje: Service Menu Pulse para avanzar Clean Machine... -
Página 31: Limpieza De Máquina
PROGRAMACIÓN CQube SE12 Limpieza de máquina Abra la puerta. Pulse ENTER en el panel de limpieza situado en la parte interior de la puerta. Seleccione el Cleaning hot key botón X para cada limpieza. Consulte las páginas de los programas de... -
Página 32: Contadores
PROGRAMACIÓN CQube SE12 Contadores Consulte el contador de cada bebida o la suma de los Service Menu contadores de todas las bebidas. También incluye una Counters opción para reiniciar los contadores de las bebidas. Service Menu Counters Pulse Pulse Pulse... - Página 33 PROGRAMACIÓN CQube SE12 Contadores Consulte el número de veces que ha realizado la limpieza o Service Menu reinicie el contador de limpieza. Counters Pulse Contadores Clean Counter Espresso group xxx Clean Counter Pulse para avanzar al menú siguiente Clean Counter...
-
Página 34: Esquema De Dimensiones
ESQUEMA DE DIMENSIONES CQube SE12 Dimensiones CQube SE12 Modelo CQube SE12 818 mm 290 mm 532 mm 110 mm 155 mm... -
Página 36: Servicio Técnico
Para que se mantenga la validez de la garantía, deberán haberse observado las condiciones de mantenimiento de acuerdo con nuestras instrucciones, habiéndose puesto especial cuidado y habiéndose tramitado la reclamación de la garantía sin demora. El aparato en cuestión no debe usarse durante el servicio de espera si existe el riesgo de que se produzcan más daños o desperfectos.
