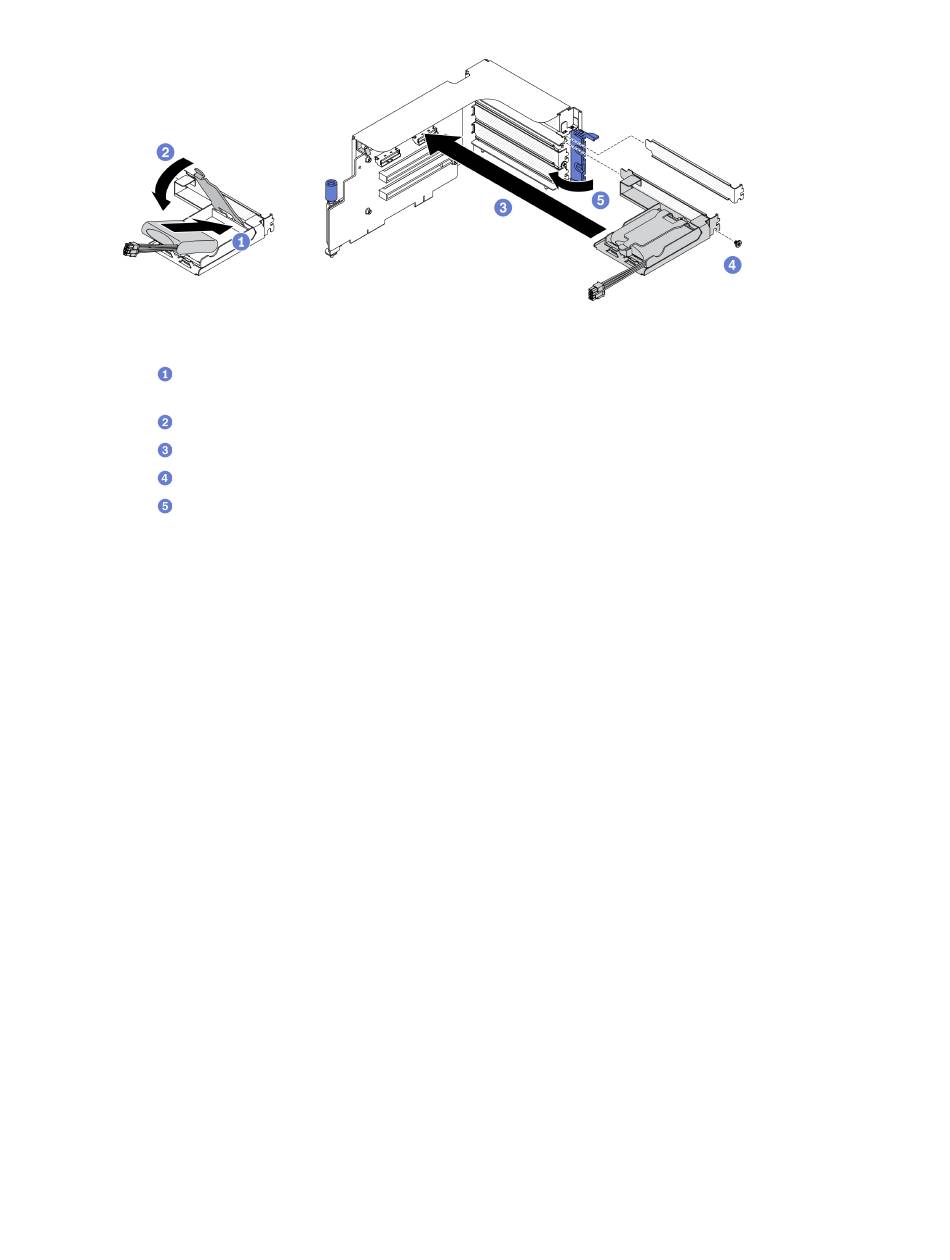

Figura 113. Instalación del módulo de alimentación flash
a.
Alinee el módulo de alimentación flash con la bisagra del soporte; a continuación, gire el
otro extremo del módulo hacia dentro hasta que se fije al soporte.
b.
Cierre el pestillo de sujeción.
c.
Inserte el soporte del compartimiento en la tarjeta de expansión de PCIe.
d.
Apriete el tornillo para fijar la abrazadera del soporte en la tarjeta de expansión PCIe.
e.
Cierre el mecanismo de cierre de sujeción.
Paso 2. Conecte el cable al adaptador RAID correspondiente.
Después de finalizar
1. Reinstale la tarjeta de expansión de PCIe. Consulte
página
225.
2. Realice la sustitución de piezas. Consulte
Sustitución del módulo de E/S frontal
Siga las instrucciones que aparecen en esta sección para quitar o instalar el módulo de E/S frontal.
Extracción del módulo de E/S frontal
Siga las instrucciones que aparecen en esta sección para quitar el módulo E/S frontal.
Acerca de esta tarea
Atención:
• Lea
"Directrices de instalación" en la página 153
en la página 154
para asegurarse de trabajar con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los
cables externos. Consulte
• Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento
del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte
servidor del bastidor" en la página
Observe el procedimiento
Un video de este procedimiento está disponible en YouTube:
PLYV5R7hVcs-BXei6L6c05osQVLt4w5XYx
184
Manual de mantenimiento de ThinkSystem SR670 V2
"Completar la sustitución de piezas" en la página
y
"Apagado del servidor" en la página
156.
.
"Instalación de una tarjeta de expansión PCIe" en la
"Lista de comprobación de inspección de seguridad"
15.
https://www.youtube.com/playlist?list=
372.
"Extracción del
