- Página 1 Automatizaciones para puertas batientes FA01570-ES FROG FROG-A FROG-AV FROG-AE MANUAL DE INSTALACIÓN Español...
- Página 3 Directiva de máquinas 2006/42/CE y con las normas técnicas armonizadas de referencia están identificados en el catálogo general de productos CAME o en el sitio web www.came.com. • Durante todas las fases de la instalación es necesario cerciorarse de que se actúe con la corriente eléctrica cortada. • Comprobar que el rango de temperaturas indicado sea adecuado para el lugar donde se realiza la instalación.
- Página 4 • Si no se encuentra presente, aplicar una etiqueta permanente que describa cómo usar el mecanismo de desbloqueo manual cerca del elemento de accionamiento correspondiente. • Comprobar que la automatización haya sido regulada adecuadamente y que los dispositivos de seguridad y de protección, así como el desbloqueo manual, funcionen correctamente.

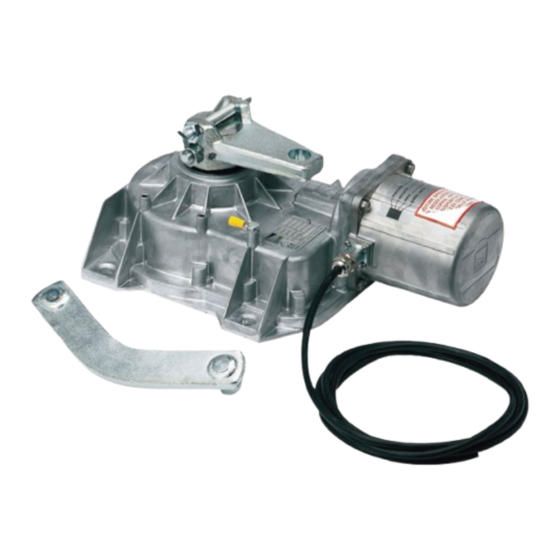

- Página 5 DATOS E INFORMACIÓN SOBRE EL PRODUCTO Explicación Este símbolo indica las partes que se deben leer con atención. Este símbolo indica las partes relacionadas con la seguridad. Este símbolo indica lo que hay que comunicar al usuario. Las medidas, salvo que se indique lo contrario, están indicadas en milímetros. Descripción FROG-A Motorreductor enterrado de 230 V irreversible con tope de hoja en cierre regulable para puertas batientes con hojas de hasta 3,5 m y 400 kg de peso.
- Página 6 Para las conexiones de productos no previstos en este manual, consultar la documentación adjuntada a dichos productos. Para la conexión del encoder, utilizar un cable tipo FRORPU 3 x 0,5 mm2 o un cable suministrado por la empresa CAME (código del artículo 801XA-0020).
- Página 7 INSTALACIÓN Las siguientes ilustraciones son solo ejemplos, ya que el espacio para fijar la automatización y los accesorios cambia dependiendo de la zona donde se efectúa la instalación. El instalador debe escoger la solución más adecuada según las exigencias. Los dibujos se refieren al motorreductor instalado a la derecha. Operaciones preliminares Las operaciones preliminares a la instalación se refieren a la colocación del cajón enterrado y la fijación de los dispositivos de desbloqueo.
- Página 8 Lubricar la palanca de transmisión. Introducir la palanca de transmisión como se indica en los dibujos. Determinación de los puntos de final de carrera con finales de carrera mecánicos Abrir a mano la hoja hasta el punto deseado. La apertura máxima de la hoja es de 110°. Destornillar el tornillo de regulación del punto de final de carrera de apertura hasta el contacto con el cajón enterrado.
- Página 9 CONEXIONES ELÉCTRICAS Antes de intervenir en el cuadro de mando, cortar la tensión de línea y, si están presentes, desconectar las baterías. Colocar cajas de distribución IP67 con borneras para las conexiones. Motorreductor con Encoder Cable azul Cable para la alimentación Cable marrón Cable del Encoder Cable negro...
- Página 10 Motorreductor sin Encoder Cable azul Cable marrón Cable negro Cable amarillo-verde Comprobar que la dirección de rotación del motorreductor sea correcta y, si es necesario, invertir la conexión de los cables marrón y negro.
- Página 11 OPERACIONES FINALES APERTURA HACIA AFUERA A continuación, se describe la única operación diferente con respecto a la instalación estándar. Preparación del motorreductor Introducir el tornillo de regulación del punto de final de carrera de cierre en el brazo del motorreductor. Motorreductor instalado a la izquierda Motorreductor instalado a la derecha...
