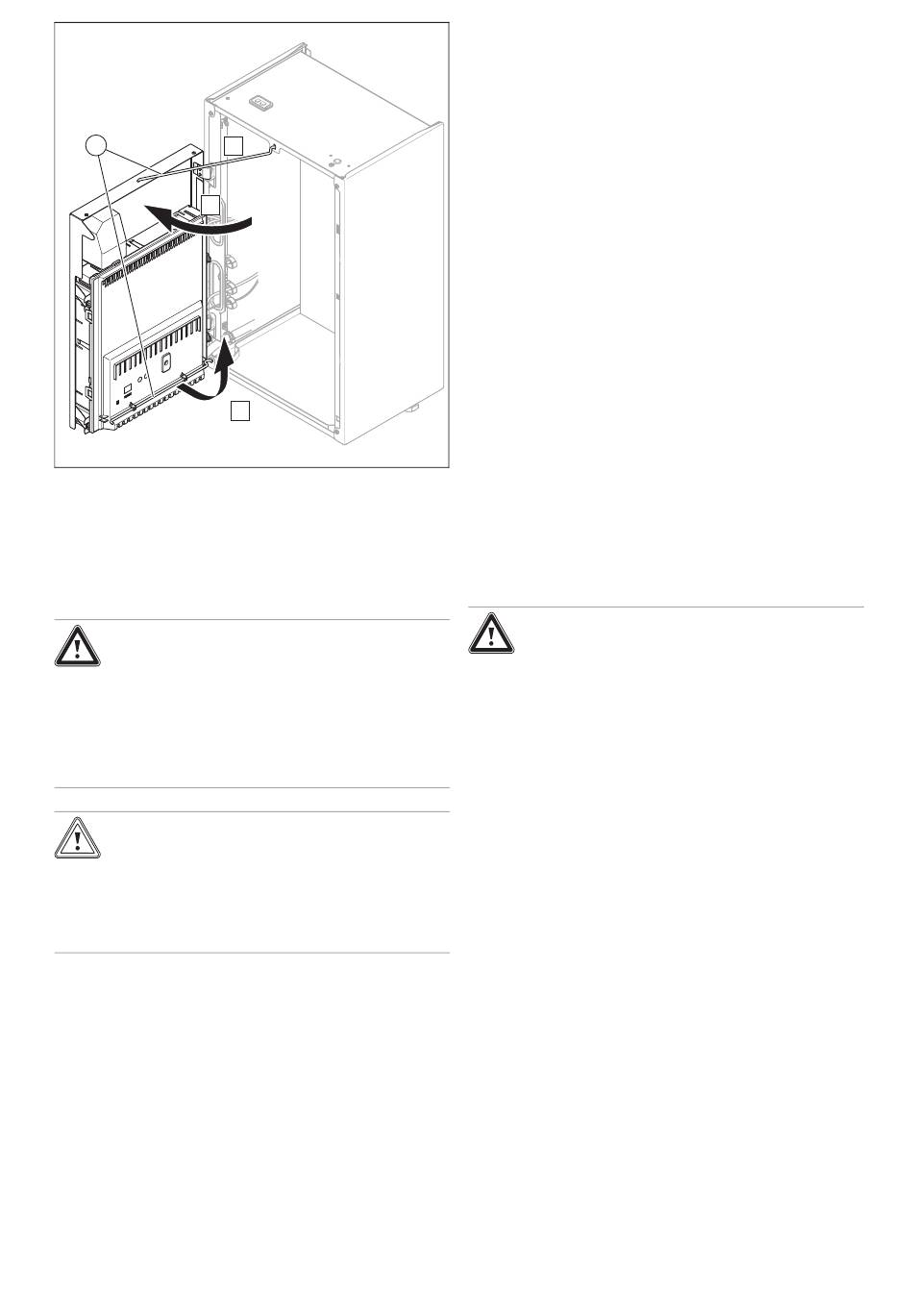

2. Gire a caixa de distribuição para o lado.
3. Fixe a caixa de distribuição com a barra de retenção
(1).
5 Instalação hidráulica
Perigo!
Perigo de escaldões e/ou risco de danos
materiais devido a instalação incorreta e
consequente saída de água!
As tensões nos tubos de ligação podem dar
origem a fugas.
▶
Instale os tubos de ligação sem tensão.
Cuidado!
Risco de danos materiais devido à trans-
missão de calor durante a soldadura!
▶
Solde as peças de ligação apenas en-
quanto estas ainda não estiverem apara-
fusadas às torneiras de manutenção.
5.1 Efetuar as preparações da instalação
▶
Instale os seguintes componentes, de preferência dos
acessórios do fabricante:
–
uma válvula de segurança, uma torneira de bloqueio
e um manómetro no retorno do aquecimento
–
um grupo de segurança de água quente e uma tor-
neira de bloqueio na entrada de água fria
–
uma torneira de bloqueio no avanço do aquecimento
▶
Verifique se o volume do vaso de expansão incorporado
para o sistema de aquecimento é suficiente. Se o volume
do vaso de expansão instalado não for suficiente, ins-
tale um vaso de expansão adicional no retorno do aque-
cimento, o mais próximo possível do produto.
218
C
B
▶
Lave cuidadosamente o sistema de aquecimento antes
da ligação do produto para remover possíveis resíduos,
que se acumulam no produto e podem provocar danos.
▶
Verifique se se ouve um silvo ao abrir as tampas dos
tubos de agente refrigerante (causado pelo excesso de
pressão de fábrica no azoto). Se não for identificado
qualquer excesso de pressão, verifique todas as uniões
roscadas e tubos quanto a fugas.
▶
No caso de sistemas de aquecimento com válvulas ele-
tromagnéticas ou válvulas com regulação termostática,
instale uma tubagem de retorno com válvula de descarga
para garantir um fluxo volumétrico de pelo menos 40 %.
5.2 Quantidade total permitida de agente
refrigerante
A unidade exterior é enchida de fábrica com uma determi-
nada quantidade de agente refrigerante de acordo com a po-
tência.
Dependendo do comprimento dos tubos de agente refrige-
rante, é adicionada ainda uma quantidade de agente refrige-
rante adicional durante a instalação.
A quantidade total permitida de agente refrigerante está li-
mitada e depende da superfície de instalação e da altura de
montagem da unidade interior. (→ Página 214)
5.3

Instalar os tubos de agente refrigerante

1. Só efetue os trabalhos se for qualificado e se possuir
conhecimentos sobre as características especiais e
perigos do agente refrigerante R32.
Perigo!
Perigo de vida devido a incêndio ou ex-
plosão no caso de fuga no circuito do
agente refrigerante!
O produto contém o agente refrigerante in-
flamável R32. No caso de fuga, o agente re-
frigerante derramado pode formar uma at-
mosfera inflamável ao misturar-se com o ar.
Existe perigo de incêndio e de explosão. No
caso de incêndio podem formar-se substân-
cias tóxicas ou corrosivas, como fluoreto de
carbonilo, monóxido de carbono ou fluoreto
de hidrogénio.
▶
Se trabalhar no produto aberto, certifique-
se de que não existe qualquer fuga utili-
zando um detetor de fugas de gás isento
de fontes de ignição, antes de iniciar os
trabalhos.
▶
Se detetar uma fuga, feche a estrutura do
produto, informe o utilizador e contacte o
serviço a clientes.
▶
Mantenha todas as fontes de ignição
afastadas do produto. Fontes de ignição
são, por exemplo, chamas abertas, super-
fícies quentes com mais de 550 °C, ferra-
mentas ou aparelhos elétricos não isentos
de fontes de ignição ou descargas estáti-
cas.
▶
Assegure uma ventilação suficiente em
redor do produto.
Manual de instalação e manutenção 0020318706_01
