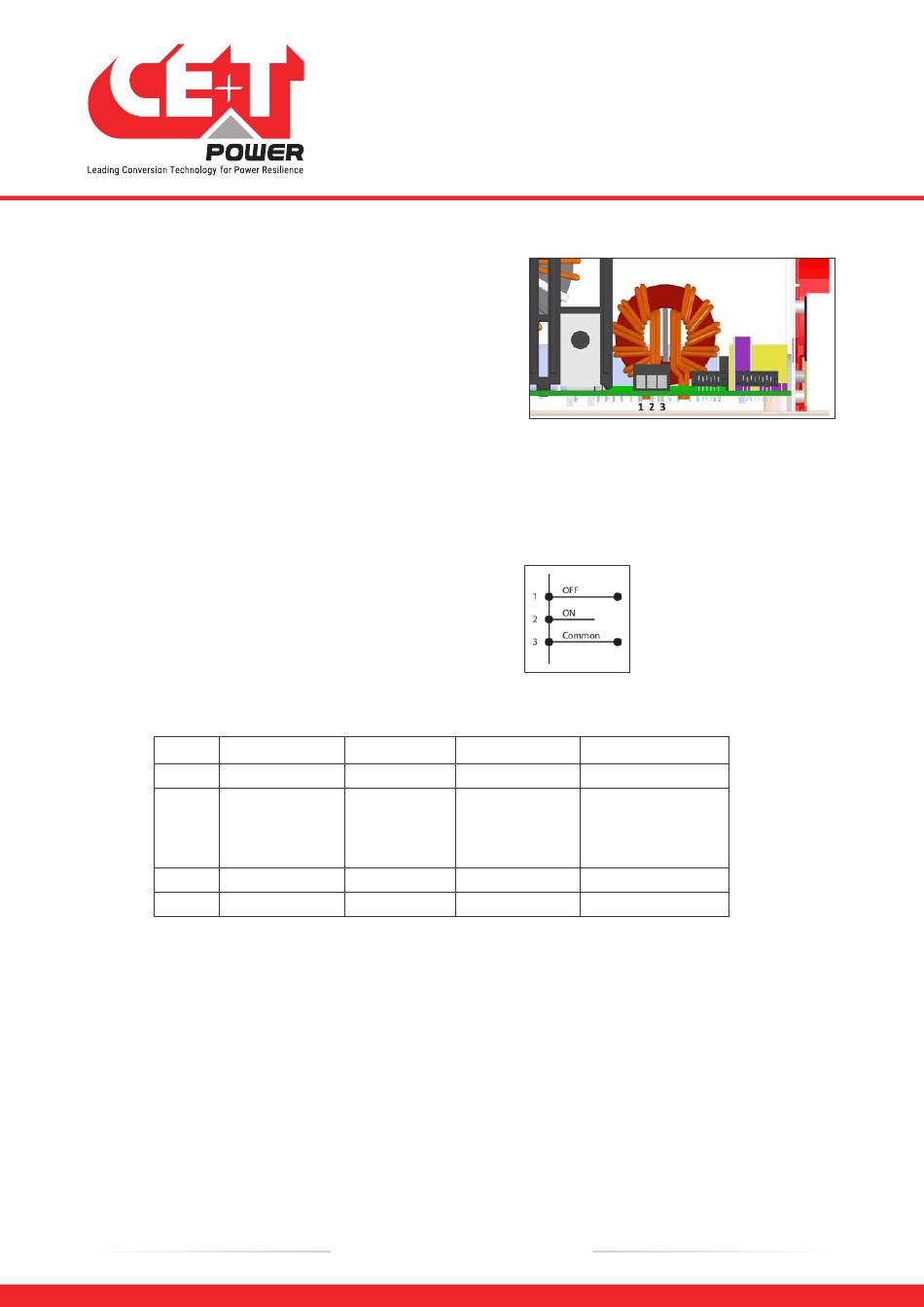

9.2.8 Encendido/apagado remoto
Aviso: El estante está equipado por defecto con una conexión
entre los pines 3 y 2. Si no se utiliza el encendido/apagado
remoto, El puente permanecerá en todos los estantes
conectados. Si se usa el encendido/apagado remoto, se deben
quitar todos los puentes y en un (1) estante sustituidas con un
contacto de conmutación o un botón de emergencia.
• El encendido/apagado remoto apaga la CA de salida.
• La CA de entrada y la CC de entrada no se ven afectadas
por el encendido/apagado remoto.
• El encendido/apagado remoto se puede conectar a cualquier estante.
• El encendido/apagado remoto requiere contactos de conmutación, una entrada se abre y la otra se cierra.
Si no se recogen ambas transiciones, el estado no cambia.
Características del relé (encendido/apagado remoto)
• Tensión de señal
• Tamaño máximo
de cable
Tabla funcional para la función de encendido/apagado remoto
#
Pin 1-3
1
Abierto
2
Cerrado
3
Abierto
4
Cerrado
Atención:
¡Si no se utiliza el encendido/apagado remoto, los pines 2 y 3 DEBEN estar puenteados entre sí!
9.2.9 Bus interno (bus ECI de 6 pines / bus ECI de 8 pines)
• En los sistemas A la Carte, el Bus interno está preinstalado.
• El bus interno consta de un cable plano de 6 polos y un cable plano de 8 polos.
• Los conectores del bus interno son sensibles y se debe tener especial cuidado durante la instalación para
mantenerlos fuera de peligro.
• El bus interno está conectado desde el primer estante al último estante.
+5 VCC (con aislamiento galvánico)
1 mm
2
Pin 2-3
Abierto
Operación normal
Abierto
Cerrado
Operación normal
Cerrado
Operación normal
24
- Bravo ECI 230 VCA - Manual del usuario - v1.6
Instalación del estante Bravo ECI
Estado
Indicación
Todo (Verde)
Salida de CA
(APAGADA)
APAGADO
Entrada de CA (Verde)
Entrada CC (Verde)
Todo (Verde)
Todo (Verde)
