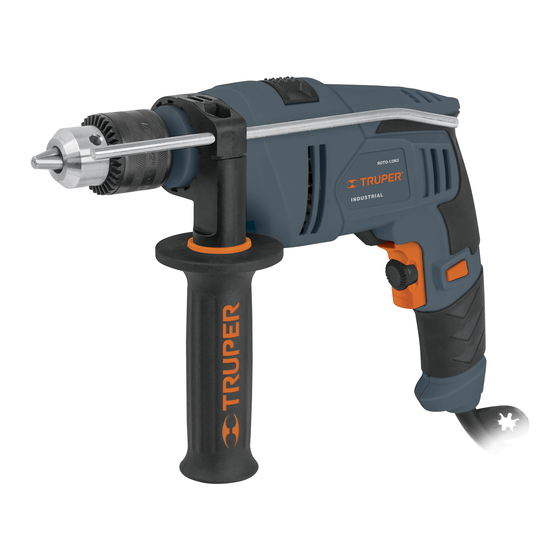

- Página 1 Instructivo de Rotomartillo 12,7 mm 650 W 1/2” Potencia Broquero Este instructivo es para: Modelo Código ROTO-1/2N3 16649 ROTO-1/2N3 Lea este Instructivo por completo ATENCIÓN antes de usar la herramienta.
- Página 2 Partes herramienta. Ensamble Guarde este instructivo para futuras referencias. Puesta en marcha Los gráficos de este instructivo son para referencia, pueden variar del aspecto real de la Mantenimiento herramienta. Notas Centros de Servicio Autorizados Sucursales Póliza de Garantía ROTO-1/2N3 ESPAÑOL...
- Página 3 Especificaciones técnicas ROTO-1/2N3 Código 16649 Descripción Rotomartillo Broquero 12,7 mm (1/2”) Tensión 120 V Frecuencia 60 Hz Corriente Potencia 650 W Velocidad taladro: 0 - 2 300 r/min | rotomartillo: 0 - 40 000 golpes/min Capacidad de trabajo Metal: 10 mm | Madera: 25 mm | Concreto: 13 mm Ciclo de trabajo 50 min de trabajo por 20 min de descanso.
- Página 4 Advertencias generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o daño serio. Conserve las advertencias y las instrucciones para futuras referencias. Área de trabajo Retire cualquier llave o herramienta de ajuste antes de arrancar Mantenga el área de trabajo limpia y bien iluminada.
- Página 5 Advertencias de Seguridad para uso de taladros y rotomartillos Elija la broca apropiada Mientras opera el rotomartillo ATENCIÓN • Sostenga la herramienta por su mango y por el • Elija la broca apropiada para el material a trabajar, esto reduce el riesgo de lesiones graves mango auxiliar, si es que se proporciona con la y agiliza el trabajo.
- Página 6 Partes Varilla de control Selector de de profundidad impacto-rotación Mango Broquero Control de Botón de Palanca Mango velocidad uso continuo selectora auxiliar de rotación Interruptor Protector de cable Portallave Cable de de broquero alimentación Llave de broquero Ensamble 1. Gire el mango auxiliar en sentido horario Varilla de control de profundidad mientras esta libre, para que la apertura de...
- Página 7 Puesta en marcha Broquero Instalación de la broca • Introduzca la broca dentro del broquero hasta que tope y asegúrela con la llave de broquero apretando el Broca broquero en cada uno de los orificios alternadamente. Encendido y control de operación •...
- Página 8 Mantenimiento Cambio de broquero • Retire el mango auxiliar. • Abra completamente las mordazas del broquero. • Extraiga el tornillo de seguridad de cuerda izquierda, aflojándolo con un desarmador en el sentido de las manecillas del reloj. Desarmador de cruz •...
- Página 9 Notas ESPAÑOL...
- Página 10 Centros de Servicio Autorizados En caso de tener algún problema para contactar un Centro de Servicio consulte nuestra página www.truper.com donde obtendrá un listado actualizado, o llame al teléfono: 01(800) 690-6990 ó 01(800) 018-7873 donde le informarán cuál es el Centro de Servicio Autorizado más cercano.
- Página 11 HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE, INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC VER. TEL.: 01(282) 832-0327 | 825-6408 C.P. 68300 TEL.: 01(287) 875-1363 670397 LA CASA DISTRIBUIDORA TRUPER CALLE 671420 DISTRIBUIDORA DE HERRAMIENTAS PUEBLA URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320, MANUALES ZAVALETA, S.A.
- Página 12 Centros de Servicio Autorizados enlistados en este Instructivo, en www.truper.com o en los teléfonos proporcionados: 01800-690-6990 ó 01800-018-7873. En caso de tener problemas para hacer Sello del establecimiento comercial: válida esta Póliza de Garantía repórtelo...
- Página 13 Manual Hammer drill 0.87 Hp 1/2” Power Chuck Applies for: Model Code ROTO-1/2N3 16649 ROTO-1/2N3 Read this manual thoroughly CAUTION before using the tool.
- Página 14 Parts Assembly Keep this manual for future references. Start Up The illustrations in this manual are for reference only. They might be different from the real tool. Maintenance Notes Authorized Service Centers Branches Warranty Policy ROTO-1/2N3 ENGLISH...
- Página 15 Technical Data ROTO-1/2N3 Code 16649 Description Hammer drill Chuck 1/2” Voltage 120 V Frequency 60 Hz Current Power 0.87 Hp Speed drill: 0 - 2 300 RPM | hammer drill: 0 - 40 000 strokes/min Drilling Capacity Metal: 0.39 ” | Wood: 0.98 ” | Concrete: 0.51 ”...
- Página 16 General power tool safety warnings WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for future references.
- Página 17 Safety warnings for drills and hammer drills Choose the right bit While operating the hammer drill CAUTION • Choose the right bit for the work piece. • Use the auxiliary handles, if supplied with the tool. It reduces the risk of severe injury and makes the job easier. Loss of control may result in personal injury.
- Página 18 Parts Depth Impact-Rotation Control Rod Selector Handle Chuck Speed Continuous Rotation Auxiliary Control Use Button Selector Handle Lever Switch Power cord protector Chuck Power Supply Key Holder Chuck Cord Assembly 1. Turn the auxiliary handle Depth clockwise to release it. The Control Rod opening of the mount will passes freely over the chuck.
- Página 19 Start up Chuck Bit Fitting • Introduce the bit into the chuck until it stops. Fasten with the chuck wrench and tighten the chuck into each of the orifices alternatively. Start Up and operation control • Intermittent operation: Connect the plug into the power inlet. Chuck Key Press the switch (A) to start the hammer drill.
- Página 20 Maintenance Chuck Replacement • Remove the auxiliary handle. • Open the chuck jaws all the way. • Using a screwdriver remove the left-threaded safety screw with a clockwise movement. Phillips Screwdriver • Fit the long side of an “L” Allen key (not included) in a vise.
- Página 21 Notes ENGLISH...
- Página 22 Authorized Service Centers In the event of any problem contacting a Service Center, please see our webpage www.truper.com to get an updated list, or call our toll-free numbers 01(800) 690-6990 or 01 (800) 018-7873 to get information about the nearest Authorized Service Center.
- Página 23 HUMBOLT SUR No. 49, COL. CENTRO C.P. 91270 PEROTE, INDEPENDENCIA No. 1323 COL. LA PIRAGUA, TUXTEPEC VER. TEL.: 01(282) 832-0327 | 825-6408 C.P. 68300 TEL.: 01(287) 875-1363 670397 LA CASA DISTRIBUIDORA TRUPER CALLE 671420 DISTRIBUIDORA DE HERRAMIENTAS PUEBLA URUGUAY No. 713, COL. 27 DE SEPTIEMBRE C.P. 93320, MANUALES ZAVALETA, S.A.
- Página 24 This warranty shall be effective when presenting the product and the valid Warranty policy duly stamped by the supplier or the proof of purchase. To comply with this warranty, Truper will cover transportation expenses in case consumer’s address is out of range from Authorized Service Centers listed herein or at the website www.truper.com or at our toll-free numbers: 01 (800) 690-6990 or 01(800) 018-7873.
