KLUCZ PNEUMATYCZNY

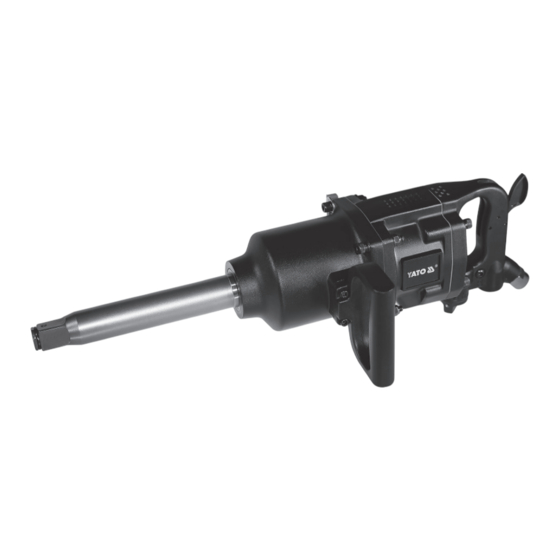

PNEUMATIC WRENCH
GB
DRUCKLUFT- SCHLÜSSEL
D
ПНЕВМАТИЧЕСКИЙ КЛЮЧ
RUS
ПНЕВМАТИЧНИЙ КЛЮЧ
UA
LT
PNEUMATINIS VERŽLIASUKIS
LV
PNEIMATISKĀ ATSLĒGA
PNEUMATICKÝ UTAHOVÁK
CZ
PNEUMATICKÝ UŤAHOVÁK
SK
PNEUMATIKUS KULCS
H
RO
CHEIE PNEUMATICA
E
LLAVE NEUMATICA
CLÉ À CHOC PNEUMATIQUE
F
CHIAVE PNEUMATICA
I
PNEUMATISCHE SLAGMOERSLEUTEL
NL
GR
ΑΕΡΟΚΛΕΙΔΟ
I N S T R U K C
J A
O R Y G I N A L N A
YT-09615
1

Publicidad

loading

Resumen de contenidos para YATO YT-09615

  • Página 1 YT-09615 KLUCZ PNEUMATYCZNY PNEUMATIC WRENCH DRUCKLUFT- SCHLÜSSEL ПНЕВМАТИЧЕСКИЙ КЛЮЧ ПНЕВМАТИЧНИЙ КЛЮЧ PNEUMATINIS VERŽLIASUKIS PNEIMATISKĀ ATSLĒGA PNEUMATICKÝ UTAHOVÁK PNEUMATICKÝ UŤAHOVÁK PNEUMATIKUS KULCS CHEIE PNEUMATICA LLAVE NEUMATICA CLÉ À CHOC PNEUMATIQUE CHIAVE PNEUMATICA PNEUMATISCHE SLAGMOERSLEUTEL ΑΕΡΟΚΛΕΙΔΟ I N S T R U K C...
  • Página 2 Année de fabrication: Pagaminimo metai: Anno di produzione: Ražošanas gads: Bouwjaar: Rok výroby: Έτος παραγωγής: TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska; www.yato.com I N S T R U K C O R Y G I N A L N A...
  • Página 3 PL GB D RUS UA LT LV CZ SK H RO E F I NL GR 1. wlot powietrza 1. air inlet 1. Lufteinlauf 1. входное воздушное отверстие 2. złączka wlotu powietrza 2. air inlet connector 2. Lufteinlaufnippel 2. соединитель 3.
  • Página 4 PL GB D RUS UA LT LV CZ SK H RO E F I NL GR Przeczytać instrukcję Używać ochrony słuchu Używać gogle ochronne Read the operating instruction Wear hearing protectors Wear protective goggles Bedienungsanleitung durchgelesen Gehörschutz tragen Schutzbrille tragen Прочитать...
  • Página 5 WYPOSAŻENIE Klucz jest wyposażony w złączkę pozwalającą przyłączyć go do układu pneumatycznego. DANE TECHNICZNE Parametr Jednostka miary Wartość Numer katalogowy YT-09615 Długość [mm] Waga [kg] 16,7 Średnica przyłącza powietrza (PT) [”] Średnica węża doprowadzającego powietrze (wewnętrzna)
  • Página 6 dużą prędkością. Zawsze należy stosować ochronę oczu odporną na uderzenia. Stopień ochrony należy dobierać w zależności od wykonywanej pracy. Należy się upewnić, ze obrabiany przedmiot jest bezpiecznie zamocowany. Zagrożenia związane z zaplątaniem Zagrożenie związane z zaplątaniem może spowodować zadławienie, oskalpowanie i/ lub skaleczenie w przypadku gdy luźna odzież, biżuteria, włosy lub rękawice nie są...
  • Página 7 takie jak: materiały tłumiące zapobiegające „dzwonieniu” obrabianego przedmiotu. Używać ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z wymogami higieny i bezpieczeństwa. Obsługę i konserwację narzędzia pneumatycznego należy przeprowadzać według zaleceń instrukcji obsługi, pozwoli uniknąć niepotrzebnego wzrostu poziomu hałasu. Jeżeli narzędzie pneumatyczne posiada tłumik, zawsze należy upewnić...
  • Página 8 Wpuścić kilka kropli oleju o lepkości SAE 10 do wlotu powietrza. Do gwintu wlotu powietrza mocno i pewnie przykręcić odpowiednią końcówkę umożliwiającą przyłączenie węża doprowadzają- cego powietrze. (II) Na zabieraku narzędzia zamocować odpowiednią końcówkę. Do pracy z narzędziami pneumatycznymi stosować tylko wypo- sażenie przystosowane do pracy z narzędziami udarowymi.
  • Página 9 Usterka Możliwe rozwiązanie Wpuścić niewielką ilość WD-40 przez otwór wlotowy powietrza. Uruchomić narzędzie na kilka sekund. Łopatki mogły się Narzędzie ma zbyt wolne obroty lub przykleić do wirnika. Uruchomić narzędzie na około 30 sekund. Niewielką ilością oleju nasmaruj narzędzie. Uwaga! Nadmiar nie uruchamia się...
  • Página 10 EQUIPMENT The pneumatic wrench is equipped with a connector that facilitates its connection to the pneumatic system. TECHNICAL DATA Parameter Measurement unit Value Catalogue number YT-09615 Length [mm] Weight [kg] 16,7 Diameter of the air connection (PT) [”] Inside diameter of the air supply hose [”]...
  • Página 11 required should be assessed for each use. Ensure that the workpiece is securely fi xed. Entanglement hazards Entanglement hazards can result in choking, scalping and/or lacerations if loose clothing, personal jewellery, neckware, hair or gloves are not kept away from the tool and accessories. Gloves can become entangled with the rotating drive, causing severed or broken fi...
  • Página 12 Vibration hazards Exposure to vibration can cause disabling damage to the nerves and blood supply of the hands and arms. Keep the hands away from the nutrunner sockets. Wear warm clothing when working in cold conditions and keep your hands warm and dry. If you experience numbness, tingling, pain or whitening of the skin in your fi...
  • Página 13 Work with thimble percussive wrenches Before screwing with a wrench starts, place the screw or the nut on the thread manually (at least two turns). Make sure the size of the wrench is correct for the screwed element. A wrong size may be a cause of damage to the wrench, the screw or the nut.
  • Página 14 Worn tools are recyclable waste – it is prohibited to dispose of them throwing them away along with domestic waste, since the tools contain substances that are harmful for people and the environment! We ask for your active assistance in economic manage- ment of natural resources and protection of the natural environment by sending the tools to a worn tools disposal point.
  • Página 15 Verwendung des Werkzeuges hat auch die Aufhebung der Garantieleistungen zur Folge. ZUBEHÖR Druckluft- Schlüssel ist mit einem Nippel zum Anschluss an die Druckluftinstallation ausgestattet. TECHNISCHE DATEN Parameter Maßeiheit Größe Katalognummer YT-09615 Länge [mm] Gewicht [kg] 16,7 Durchmesser des Luftanschlusses (PT) [”] Schlauchdurchmesser des Luftanschlusses (Innendurchmesser) [”]...
  • Página 16 Gefährdungen im Zusammenhang mit ausgeworfenen Teilen Eine Beschädigung des zu bearbeitenden Gegenstands, des Zubehörs oder sogar des eingesetzten Werkzeuges kann das Auswerfen von Teilen mit hoher Geschwindigkeit hervorrufen. Man muss deshalb immer einen stoßfesten Augenschutz tragen. Der Schutzgrad ist in Abhängigkeit von der durchzuführenden Arbeit auszuwählen. Man muss sich auch davon überzeugen, ob der zu bearbeitende Gegenstand sicher befestigt ist.
  • Página 17 Der beim Einsatz eines Pneumatikwerkzeuges entstandene Staub und die Dämpfe können den Gesundheitszustand verschlech- tern (zum Beispiel Krebs, angeborene Fehler, Astma und/oder Hautentzündungen hervorrufen). Im Ergebnis dessen ist es not- wendig, dass eine Risikobewertung und die Überleitung von Kontrollmaßnahmen in Bezug auf diese Gefährdungen durchgeführt werden.
  • Página 18 Betriebsbedingungen des Werkzeuges gewährleistet und seine Lebensdauer verlängert. Die Reaktionsstange entsprechend der jeweiligen Anwendung anpassen. Werden zusätzliche Halter oder Ständer verwendet, dann ist sicherzustellen, dass das Werkzeug sicher und einwandfrei befestigt wurde. Eine entsprechende Arbeitsstellung annehmen, damit man einer normalen oder unerwarteten Werkzeugbewegung infolge der Drehmomenteinwirkung entgegen wirken kann.
  • Página 19 Wartung des Werkzeuges vor jedem Gebrauch Werkzeug von der Druckluftinstallation trennen. Vor jeder Verwendung eine Kleinmenge des Pfl egemittels (z.B. WD-40) über den Lufteinlauf einführen. Das Werkzeug an die Druckluftinstallation anschließen und für 30 Sekunden in Betrieb setzen. Dadurch wird das Pfl egemittel in dem Inneren des Werkzeuges verbreitet und die Innenteile gereinigt.
  • Página 20 предназначению вызывает также потерю гарантийных прав потребителя по поводу нарушения гарантийного договора. ОСНАЩЕНИЕ Пневматический ключ оснащена соединителем, с помощью которого ее можно подключить к пневматической системе. ТЕХНИЧЕСКИЕ ДАННЫЕ Параметр Единица измерения Значение Номер по каталогу YT-09615 Длина [mm] Вес [kg] 16,7 Диаметр воздушного присоединителя (PT) [”] Диаметр...
  • Página 21 Опасности, связанные с выбрасываемыми элементами Повреждение обрабатываемого предмета, принадлежностей или даже сменного рабочего инструмента может стать при- чиной выброса элемента на высокой скорости. Всегда необходимо использовать ударопрочную защиту для глаз. Степень защиты следует подбирать в зависимости от выполняемой работы. Убедиться, что обрабатываемый предмет надежно закреплен.
  • Página 22 грированные функции и оборудование для сбора, извлечения пыли (дыма) либо уменьшения ее количества должны ис- пользоваться правильно и обслуживаться в соответствии с инструкциями производителя. Использовать средства защиты органов дыхания в соответствии с указаниями работодателя и согласно требованиям по гигиене и безопасности. Опасности, вызванные...
  • Página 23 Применяемые торцовые ключи и другие инструменты должны быть адаптированными к работе с пневматическими устройствами. Вставляемые инструменты должны быть чистыми, исправными и без повреждений, а их размер – совпа- дать с размером поводка. Запрещается переделывать гнезда ключей или поводка. ПОЛЬЗОВАНИЕ УСТРОЙСТВОМ Перед...
  • Página 24 разойдется внутри устройства и очистит его. Снова отключить устройство от пневматической системы. Небольшое количество масла SAE 10 ввести внутрь устройства через входное воздушное отверстие и отверстия, пред- назначенные для этой цели. Рекомендуется пользоваться маслом SAE 10, предназначенным для консервации пневмати- ческих...
  • Página 25 призначенню викликає також втрату гарантійних прав користувача з огляду на порушення гарантійного договору. ОСНАЩЕННЯ Пневматичний ключ оснащена зєднувачем, за допомогою якого можна приєднати її до пневматичної системи. ТЕХНІЧНІ ДАНІ Параметр Вимірювальна одиниця Значення Номер за каталогом YT-09615 Довжина [mm] Вага [kg] 16,7 Діаметр повітряного зєднувача (PT) [”] Діаметр...
  • Página 26 Пошкодження оброблюваного предмета, приладдя або навіть змінного робочого інструмента може стати причиною вики- дання елементу на великій швидкості. Завжди необхідно використовувати ударостійкий захист для очей. Ступінь захисту слід підбирати залежно від виконуваної роботи. Переконатися, що оброблюваний предмет надійно закріплений. Небезпеки, пов’язані з заплутуванням Заплутування...
  • Página 27 Небезпеки, викликані шумом Дія сильного шуму без належного захисту може стати причиною постійної й незворотної втрати слуху, а також інших проблем, таких як, шум у вухах (дзвін, дзижчання, свист або гудіння). Необхідно оцінити ризики і впровадити відповідні засоби контролю над даними факторами. Відповідний контроль з метою зниження ризику може включати використання демпфуючих...
  • Página 28 ми. Якщо викрито пошкодження, слід негайно замінити несправні елементи системи новими. Перед кожним пуском пневматичної системи необхідно позбутися вологи, що конденсується всередині пристрою, комп- ресора та шлангів. Приєднання пристрою до пневматичної системи На рисунку зображений рекомендований спосіб приєднання пристрою до пневматичної системи. Вказаний спосіб забезпе- чує...
  • Página 29 Усування пошкоджень Необхідно перервати роботу пристроєм зразу ж після того, як викрито будь-яке пошкодження. Робота несправним при- строєм може стати причиною тілесних ушкоджень. Будь-який ремонт або заміну елементів пристрою може проводити лише кваліфікований персонал уповноваженого ремонтного закладу. Пошкодження Можливе рішення проблеми Пристрій...
  • Página 30 Sutarties sąlygų pažeidimo. ĮRANGA Pneumatinis veržliasukis yra aprūpinta atvamzdžiu, kuriuo įrankis gali būti prijungtas prie pneumatinės sistemos. TECHNINIAI DUOMENYS Parametras Mato vienetas Vertė Numeris pagal katalogą YT-09615 Ilgis [mm] Svoris [kg] 16,7 Oro įvado diametras (PT) [”] Oro tiekimo žarnos diametras (vidinis)
  • Página 31 Su supainiojimu susiję pavojai Grėsmė susijusi su supainiojimu siejasi su pasmaugimo, nuskalpavimo ir/arba sužeidimo pavojumi, jeigu apranga yra palaidi, juvelyriniai dirbiniai, plaukai arba pirštinės nėra laikomos atokiai nuo įrankio arba aksesuarų. Pirštinės gali įsipainioti į rotuojantį suklio griebtuvą, ko pasekmėje gali įvykti pirštų nukirtimas arba jų sulaužymas. Guma padengtos arba metalu sustiprintos pirštinės lengvai gali būti įveltos į...
  • Página 32 funkcionavimą darbo metu. Taisyklingai parinkti, konservuoti ir esant reikalui keisti darbinius įrankius pagal aptarnavimo instruk- cijos nurodymus. Tai leis išvengti nereikalingo triukšmo padidėjimo. Virpesiais sukeliamas pavojus Virpesių poveikis gali sukelti pastovų nervinės sistemos pažeidimą ir kraujo pritekėjimo į rankas bei pečius pablogėjimą. Rankas laikyti atokiai nuo suktuvų...
  • Página 33 Prijungti įrankį prie pneumatinės sistemos vartojant 1/2” vidinio skerspjūvio žarną. Įsitikinti, kad žarnos atsparumas yra nemažes- nis negu 1,38MPa. (III) Paleisti įrankį kelioms sekundėms, kad patikrinti ar jis veikia be jokių įtartinų garsų arba virpėjimų Darbas su smūginiais galiniais veržliarakčiais Prieš...
  • Página 34 Sudėvėti ir netinkami vartoti įrankiai – tai antrinė žaliava, negalima jų išmesti į buitinių atliekų konteinerius, kadangi jų sudėtyje yra žmogui ir aplinkai pavojingos medžiagos! Kviečiame aktyviai prisidėti prie taupaus ūkininkavimo natūraliais resursais ir bendradar- biauti natūraliosios aplinkos apsaugoje perduodant sugedusius įrankius į jų surinkimo punktus. Šalinamų atliekų kiekiui apriboti, būtina siekti jų...
  • Página 35 Pneimatiskā atslēga ir apgādāta ar savienojumu, kurš atļauj pievienot ierīci pie pneimatisko sistēmu. Komplektā ir arī atslēgas, ar kuram var fi ksēt papildu apgādāšanu turētājā. TEHNISKĀS INFORMĀCIJAS Parametrs Mērvienība Vērtība Kataloga numurs YT-09615 Garums [mm] Svars [kg] 16,7 Gaisa savienojuma diametrs (PT) [”]...
  • Página 36 Riski savienoti ar sajaukšanu Risks savienots ar sajaukšanu var ierosināt aizrīšanu, noskalpēšanu un/vai ievainošanu gadījumos, kad vaļīgs apģērbs, juve- lierizstrādājumi, mati vai cimdi nav turēti attālumā no ierīces vai aksesuāriem. Pēc cimdu sajaukšanas rotējošā apskavā ierīce var atgriezt vai nolauzt pirkstus. Cimdi segti ar gumiju vai pastiprināti ar metālu var viegli sajaukties starp uzgaļiem, instalētiem ierīces apskavā.
  • Página 37 Vibrācijas risks Vibrācijas risks var pastāvīgi sabojāt roku un plecu nervu un asinsapgādi. Sargāt rokas tālu no skrūvgriežu ligzdām. Strādājot ze- mās temperatūrās, silti jāapģērbjas un jāsaglabā rokas siltas un sausas. Gadījumā, kad pirkstos un plaukstās būs justa stingšana, knišļi, sāpe vai ieradīs ādas balināšana, pārtraukt pneimatiskas ierīces lietošanu, pēc tam informēt darba devēju un konsultēties ar ārstu.
  • Página 38 Atskrūvēšana un pieskrūvēšana Noregulēt gaisa spiedienu, lai nepārsniegtu maksimālo noteiktai ierīcei. Noregulēt pareizu apgriezienu virzienu (R - pieskrūvēšana, L - atskrūvēšana), un pareizu griezes momentu. (V) Uz ierīci montēt pareizu galatslēgu. (IV) Pievienot ierīci pie pneimatiskas sistēmas. Novietot atslēgu uz pieskrūvēto/atskrūvēto elementu. Pakāpeniski piespiest ierīces ieslēdzēju.
  • Página 39 PŘÍSLUŠENSTVÍ Pneumatický utahovák je vybavená spojkou umožňující její připojení k pneumatickému systému. TECHNICKÉ ÚDAJE Parametr Rozměrová jednotka Hodnota Katalogové číslo YT-09615 Délka [mm] Hmotnost [kg] 16,7 Průměr vzduchové přípojky (PT) [”] Průměr přívodní vzduchové hadice (vnitřní) [”]...
  • Página 40 materiálu nebo nástroje vysokou rychlostí. Proto je nutné používat prostředky na ochranu očí, které odolávají nárazu. Stupeň ochrany se musí zvolit podle druhu prováděné práce. Pokaždé je třeba zkontrolovat, zda je obráběný předmět důkladně upev- něn. Ohrožení související se zachycením a navinutím Ohrožení...
  • Página 41 šumění, zvonění, bzučení, pískání nebo hučení v uších. Toto riziko je třeba vyhodnotit a zavést odpovídající preventivní opatření zaměřená na tento druh ohrožení. Takováto opatření vedoucí ke snížení rizika mohou zahrnovat použití tlumících materiálů, za- braňujících chvění obráběného předmětu. Ukládá se povinnost používat prostředky na ochranu sluchu podle pokynů zaměstna- vatele a podle předpisů...
  • Página 42 Nakapat několik kapek oleje o viskozitě SAE 10 do přívodu vzduchu. Do závitu přívodu vzduchu důkladně zašroubovat příslušnou koncovku umožňující připojení přívodní vzduchové hadice. (II) Na unášeč nářadí připevnit příslušný nástavec. K práci s pneumatickým nářadím používat pouze příslušenství přizpůsobené k práci s rázovým nářadím.
  • Página 43 Porucha Možné řešení Nadávkovat nevelké množství WD-40 přes vstupní otvor vzduchu. Uvést nářadí do chodu na několik sekund. Lopatky se mohly Nářadí má příliš pomalé otáčky přilepit k rotoru. Uvést nářadí do chodu na cca 30 sekund. Namazat nářadí nevelkým množstvím oleje. Pozor! Přebytek oleje může nebo se neuvede do chodu způsobit pokles výkonu nářadí.
  • Página 44 PRÍSLUŠENSTVO Pneumatický uťahovák je vybavené spojkou umožňujúcou pripojenie k rozvodu stlačeného vzduchu. TECHNICKÉ ÚDAJE Parameter Rozmerová jednotka Hodnota Katalogové číslo YT-09615 Dĺžka [mm] Hmotnosť [kg] 16,7 Priemer vzduchovej prípojky (PT) [”] Priemer prívodnej vzduchovej hadice (vnútorný)
  • Página 45 dôkladne upevnený. Ohrozenie súvisiace so zachytením a navinutím Ohrozenie spočívajúce v zachytení a navinutí môže spôsobiť udusenie, oskalpovanie a/alebo zmrzačenie. Môže k nemu dôjsť vtedy, keď sa voľné časti odevu, bižutéria, vlasy alebo rukavice dostanú do nebezpečnej blízkosti rotujúceho nástroja alebo prí- slušenstva a zachytia sa do neho.
  • Página 46 tlmiacich materiálov zabraňujúcich chveniu obrábaného predmetu. Ukladá sa povinnosť používať prostriedky na ochranu sluchu podľa pokynov zamestnávateľa a podľa predpisov bezpečnosti a ochrany zdravia pri práci. Obsluhu a údržbu pneumatického náradia je potrebné vykonávať podľa pokynov návodu na obsluhu. Tým sa predíde nežiaducemu nárastu hladiny hluku. Ak je ná- radie vybavené...
  • Página 47 Nastaviť príslušný smer otáčania. Písmeno R označuje otáčky súhlasné so smerom otáčania hodinových ručičiek, písmeno L - otáčky proti smeru otáčania hodinových ručičiek. Tam kde je to možné, nastaviť tlak (krútiaci moment). Pripojiť náradie ku pneumatickému systému pomocou hadice s vnútorným priemerom 1/2”. Prekontrolovať, či je hadica dimenzo- vaná...
  • Página 48 Prekontrolovať, či používané hadice majú vnútorný priemer minimálne 1/2”. Prekontrolovať nastavenie tlaku, či je nastavený na Nedostatočný výkon maximálnu hodnotu. Prekontrolovať, či je náradie správnym spôsobom vyčistené a namazané. Ak sa výsledok nedostaví, odovzdať náradie do opravy. Po ukončení prace, stojan, ventilačné šterbiny, prepínače, dodatečnou rukoväť a ochrany je treba očistiť, napríklad prúdem vzdu- chu (o tlaku maximum 0,3 MPa), štetcem alebo suchou handrou bez použití...
  • Página 49 TARTOZÉKOK A pneumatikus kulcs el van látva egy, a sűrített levegő csatlakoztatását lehetővé tevő csatlakozóval. MŰSZAKI ADATOK Paraméter Mértékegység Érték Katalógusszám YT-09615 Hossz [mm] Súly [kg] 16,7 A levegő csatlakozásának átmérője (PT) [”] A légtömlő...
  • Página 50 A kidobott alkatrészekkel kapcsolatos veszély A megmunkált munkadarab, tartozék, vagy magának a használt eszköznek a sérülése alkatrészek nagy sebességgel történő kire- pülését okozhatja. Mindig használni kell ütésálló szemvédőt. A védelem fokát a végzett munka függvényében kell megválasztani. Meg kell győződni róla, hogy a megmunkált munkadarab biztosan rögzítve van. Bekapással kapcsolatos veszélyek A bekapással kapcsolatos veszélyek fulladáshoz, skalpolódáshoz és/vagy sebesülésekhez vezethetnek abban az esetben, ha a laza ruházatot, ékszert, hajat vagy kesztyűt nem tartják távol az eszköztől vagy annak tartozékaitól.
  • Página 51 A zaj által okozott veszélyek Ha védőeszköz nélkül van kitéve nagy zajnak, az tartós és visszafordíthatatlan halláskárosodást és más problémákat okozhat, mint például fülzúgás (csengés, zúgás, sípolás vagy zümmögés a fülben) Fel kell mérni a veszélyt, és megfelelő ellenőrző eszközöket kell beállítani ezek kontrollálására. A veszély csökkentése céljából foganatosított kontroll olyan intézkedéseket tartal- mazhat, mint például hangtompító...
  • Página 52 A gép csatlakoztatása a sűrített levegő rendszerhez A rajz a gép csatlakoztatásának ajánlott módját mutatja a sűrített levegő rendszerhez. A bemutatott módszer biztosítja a gép legmegfelelőbb használatát, valamint meghosszabbítja a szerszám élettartamát. Csepegtessen néhány csepp SAE 10 viszkozitású olajat a levegő belépési nyílásába. A levegő...
  • Página 53 kavégzés sérülésekhez vezethet. Az eszközön minden javítást vagy elemcserét javítóműhelyben, szakképzett személyzetnek kell elvégeznie. Hiba Lehetséges megoldás Töltsön be egy kevés WD-40-et a levegő bemeneti nyílásán keresztül. Indítsa be az eszközt néhány másodpercre. A lapátok Az eszköz túl lassan forog, vagy hozzáragadhattak a forgórészhez.
  • Página 54 INZESTRAREA Cheia pneumatică este înzestrat cu dispozitiv de îmbinare cu sistemul pneumatic. DATE TEHNICE Parametrii Unitatea de măsură Valoarea Numărul din catalog YT-09615 Lungimea [mm] Greutatea [kg] 16,7 Diametrul de racordare cu aer (PT) [”] Diametrul (interior) tubului de alimentare cu aer [”]...
  • Página 55 Pericolele legate de prindere Pericolele legate de prindere pot duce la sufocare, scalpare şi/ sau rănire în cazul în care hainele largi, bijuteriile, părul sau mă- nuşile nu se afl ă departe de unealtă sau accesorii. Mănuşile pot fi prinse de colectorul rotativ ceea ce poate duce la tăierea sau ruperea degetelor.
  • Página 56 recomandărilor din instrucţiunile de utilizare. Acest fapt permite evitarea creşterii inutile a zgomotului. Pericolul legat de vibraţii Expunerea la vibraţii poate duce la afectarea defi nitivă a nervilor şi a irigării antebraţelor şi braţelor. Ţineţi mâinile departe de prizele maşinielor de înfi letat. Trebuie să vă îmbrăcaţi gros atunci când lucraţi la temperaturi scăzute şi să ţineţi mâinile calde şi uscate.
  • Página 57 Acolo unde este posibil reglează presiunea (momentul de rotaţie). Se leagă utilajul la sistemul pneumatic întrbuinţând furtun cu diametrul interior de 1/2”. Asigură-te, că rezistenţa furtunului nu este mai mică de 1,38 Mpa.(III) Porneşte scula pe timp de câteva secunde, pentru a te convinge că nu apar nici un fel de sunete sau vibraţii. Lucrul cu chei tubulare percutante Inainte de a înşuruba cu cheia şurub sau piuliţă, şurubul sau piuliţa trebuie întăi înşurubate cu mâna pe fi...
  • Página 58 Deranjamentul Posilibitatea eliminării In orifi ciul de intrarea aerului, dă drumul la o mică cantitate de ulei WD-40. Porneşte utilajul pe timp de câteva secunde. Este posibil Utilajul are rotaţiile prea mici ca paletele să se lipească de rotor. Pornrşte din nou utilajul dar doar pe timp de 30 de secunde. Unge utilajul cu o mică titate de ulei. sau nu porneşte deloc Atenţie! Excesul de ulei poate micşora puerea utilajului.
  • Página 59 EL EQUIPO DE LA HERRAMIENTA La llave neumática está equipada con un conector para conectarla al sistema neumático. DATOS TECNICOS Parámetro Unidad de medición Valor Numero de catalogo YT-09615 Longitud [mm] Peso [kg] 16,7 Diámetro del conector del aire (PT) [”]...
  • Página 60 expulsadas con gran velocidad. Es menester siempre usar una protección de la vista, que sea resistente a impactos. El grado de protección debe seleccionarse de acuerdo con el trabajo realizado. Asegúrese que el objeto procesado esté sujetado de una forma que no implique peligros. Peligros relacionados con enmarañamiento Peligros relacionados con enmarañamiento pueden causar ahogamiento, escalpamiento y/o lesiones en el caso de que ropa holgada, bisutería, cabello o guantes no se mantengan lejos de la herramienta o los accesorios.
  • Página 61 Peligro relacionado con el ruido Exposición, sin protección, a altos niveles de ruido puede ser causa de una permanente e irreversible pérdida del oído y otros problemas, como ruido en los oídos (zumbido o retintín de los oídos). Es menester realizar una evaluación del riesgo e imple- mentar adecuadas medidas de control en cuanto a dichos peligros.
  • Página 62 Antes de cada uso del sistema neumático hay que eliminar la humedad condensada en el interior de la herramienta, el compresor y los conductos. Conexión de la herramienta al sistema neumático El dibujo muestra la manera más recomendada de conectar la herramienta al sistema neumático. La manera demostrada garan- tizará...
  • Página 63 Eliminación de defectos Deje de usar la herramienta de inmediato si se detecta cualquier defecto. Trabajo con una herramienta defectuosa puede causar lesiones. Todas las reparaciones o reemplazo de elementos de la herramienta deben hacerse en un taller autorizado por personal capacitado.
  • Página 64 était destiné annulera également la garantie de l’utilisateur et les droits de l’utilisateur en vertu du contrat. ÉQUIPEMENT La clé est équipée d’un connecteur qui permet de la connecter à un système pneumatique. CARACTÉRISTIQUES TECHNIQUES Paramètre Unité de mesure Valeur Référence catalogue YT-09615 Longueur [mm] Poids [kg] 16,7 Diamètre du connecteur d’air (PT) [mm / ”] Diamètre du tuyau fl...
  • Página 65 Dangers liés à l’enchevêtrement Le risque liés à l’enchevêtrement peut causer l’étouff ement, le scalpement et/ou des blessures si des vêtements amples, des bijoux, des cheveux ou des gants ne sont pas tenus à l’écart de l’outil ou des accessoires. Les gants peuvent être emmêlés par un support carré...
  • Página 66 Utiliser les protecteurs auditifs conformément aux instructions de l’employeur et aux exigences en matière d’hygiène et de sécu- rité. L’utilisation et l’entretien de l’outil pneumatique doivent être eff ectués conformément aux instructions du manuel d’utilisation afi n d’éviter l’augmentation de bruit inutile. Si l’outil pneumatique est équipé d’un silencieux, toujours s’assurer qu’il est installé correctement lors de l’utilisation de l’outil.
  • Página 67 Fixer un embout approprié sur le support carré de l’outil. Pour travailler avec des outils pneumatiques, n’utiliser que des équipements adaptés à l’utilisation d’outils à percussion. Ajuster le sens de rotation (V). Le sens de rotation est indiqué par une fl èche. Régler la pression (couple). Connecter l’outil au système pneumatique à...
  • Página 68 Vulnérabilité Une solution possible Le compresseur ne fournit pas d’air appropriée. L’outil exécute que l’air recueillie dans le réservoir du compresseur. Pour autant que le L’outil démarre, puis réservoir est vidé, le compresseur n’a pas suivi le rythme avec le remplissage des trous d’air. Connectez votre appareil à un compresseur relâche plus effi...
  • Página 69 ACCESSORI La chiave è dotata di un raccordo per il suo collegamento all’impianto pneumatico. DATI TECNICI Parametro Unità di misura Valore Numero di catalogo YT-09615 Lunghezza [mm] Peso [kg] 16,7 Diametro dell’attacco d’aria (PT) [mm / ”] Diametro del tubo fl...
  • Página 70 Rischio di impigliamento Il rischio di impigliamento può causare il soff ocamento, la scalpatura e/o il taglio se non si tengono indumenti larghi, gioielli, capelli o guanti lontani dall’utensile o dagli accessori. Guanti possono rimanere impigliati nel porta inserti rotante e possono provocare il taglio o le fratture delle dita.
  • Página 71 Pericolo di vibrazioni L’esposizione alle vibrazioni può causare danni permanenti ai nervi e all’irrorazione sanguigna delle mani e braccia. Tenere le mani lontano dagli alloggiamenti dei cacciaviti. Indossare abiti caldi quando si lavora a basse temperature e tenere le mani calde e asciutte.
  • Página 72 almeno due giri). Assicurarsi che la chiave a bussola sia delle dimensioni corrette rispetto all’elemento da svitare o da avvitare. Un dimensionamento errato può danneggiare sia la chiave che il dado e il bullone. Svitamento e avvitamento Regolare la pressione nell’impianto pneumatico in modo da non superare il valore massimo per l’utensile specifi co. Impostare un senso di rotazione dell’utensile corretto e una coppia di serraggio adeguata.
  • Página 73 UITRUSTING De slagmoersleutel is voorzien van een connector voor aansluiting op het pneumatische systeem. TECHNISCHE GEGEVENS Parameter Meeteenheid Waarde Catalogusnummer YT-09615 Lengte [mm] Gewicht [kg] 16,7 Diameter luchtaansluiting (PT) [mm / ”] Diameter van luchttoevoerslang (intern) [mm / ”]...
  • Página 74 op basis van de werkzaamheden die worden verricht. Zorg ervoor dat het werkstuk goed vastgeklemd is. Gevaren verbonden aan verstrengeling Gevaar verbonden aan verstrengeling kan verstikking, scalperen en/of letsel veroorzaken wanneer losse kleding, sieraden, ket- tingen, haar of handschoenen niet uit de buurt van het gereedschap of de accessoires worden gehouden. Handschoenen kunnen verstrikt raken in een roterende gereedschapshouder en kunnen uw vingers snijden of breken.
  • Página 75 oorsuizen (rinkelen, zoemen, fl uiten of kloppen). Een risicobeoordeling en de toepassing van passende beheersmaatregelen voor deze risico’s zijn noodzakelijk. Passende controles om het risico te beperken kunnen maatregelen omvatten zoals geluid- dempende materialen om te voorkomen dat het werkstuk ‚rinkelt’. Gebruik de gehoorbescherming volgens de instructies van de werkgever en volgens de hygiëne- en veiligheidsvoorschriften.
  • Página 76 Doe enkele druppels olie met viscositeit SAE 10 in de luchtinlaat. Om de slang van de luchttoevoer aan te sluiten, moet een geschikt mondstuk stevig aan de draad van de luchtinlaat worden geschroefd. (II) Bevestig een geschikte uiteinde aan op de gereedschapshouder. Gebruik voor het werken met pneumatisch gereedschap alleen toebehoren dat geschikt is voor gebruik met slaggereedschappen.
  • Página 77 De versleten gereedschappen kunnen worden gerecycled. Gooi ze niet bij het huishoudelijk afval, omdat ze schadelijke stoff en voor gezondheid en het milieu bevatten! Help actief bij de kosteneff ectief beheer van natuurlijke hulpbronnen en bescherming van het milieu door het brengen van uw afgedankte apparaat naar een verzamelplaats. Om de verwijdering van afvalstoff en te verminderen, is het noodzakelijk hun hergebruik, recycling of nuttige toepassing.
  • Página 78 δικαιωμάτων του χρήστη που απορρέουν από την εγγύηση καθώς και από την ασυμβατότητα με τη σύμβαση. ΕΞΟΠΛΙΣΜΟΣ Το κλειδί είναι εξοπλισμένο με σύνδεση που επιτρέπει να τη συνδέσετε στο πνευματικό σύστημα. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Παράμετρος Μονάδα μέτρησης Τιμή Κωδικός καταλόγου YT-09615 Μήκος [mm] Βάρος [kg] 16,7 Διάμετρος σύνδεσης αέρα (PT) [mm / ”] Διάμετρος...
  • Página 79 ντα πρέπει να χρησιμοποιείτε προστασία ματιών ανθεκτική στις κρούσεις. Ο βαθμός προστασίας πρέπει να προσαρμοστεί στην εργασία που εκτελείτε. Πρέπει να βεβαιωθείτε ότι οι σπινθήρες που δημιουργούνται κατά την κοπή μετάλλου κατευθύνονται σε ένα σημείο έτσι ώστε δεν δημιουργούν κανέναν κίνδυνο. Κίνδυνοι...
  • Página 80 Κίνδυνος θορύβου Η έκθεση στο υψηλό επίπεδο θορύβου μπορεί να προκαλέσει μόνιμή και ανεπανόρθωτη απώλεια ακοής και άλλα προβλήματα όπως εμβοές (κουδούνισμα, βόμβος, σφύριγμα ή βούισμα). Αναγκαία είναι η αξιολόγηση του κινδύνου και η εφαρμογή κατάλληλων μέτρων ελέγχου σχετικά με αυτούς του κινδύνους. Κατάλληλοι έλεγχοι με σκοπό τη μείωση του κινδύνου μπορούν να περιλαμβά- νουν...
  • Página 81 εξαρτήματα του συστήματος. Πριν από κάθε χρήση του πνευματικού συστήματος, πρέπει να στεγνώσετε τη συσσωρευμένη μέσα στο εργαλείο υγρασία, τον συμπιεστή και τους αγωγούς. Πριν αρχίσετε την εργασία πρέπει να συναρμολογήσετε μια πρόσθετη λαβή χρησιμοποιώντας τέσσερις βίδες. (VII) Σύνδεση του εργαλείου στο πνευματικό σύστημα Η...
  • Página 82 αέρα στον κινητήριο μηχανισμό του εργαλείου. Αν ο μοχλός είναι εξοπλισμένος με το μπλοκάρισμα που προστατεύει από τυχαίο πάτημα του μοχλού, πρέπει να περιστρέψετε το μπλοκάρισμα, ώστε να είναι παράλληλα στο μοχλό και στη συνέχεια να τραβήξετε τον μοχλό προς το περίβλημα του εργαλείου. Αυτό ενεργοποιεί το εργαλείο. Πρέπει να επιτρέψετε στο εργαλείο να φτάσει στις ονομαστικές...
  • Página 83 Declarăm și garantăm pe proprie răspundere că produsele următoare: Klucz pneumatyczny; 0,6 - 1,0 MPa; 3200 Nm; 3500 min ; 670 mm; nr kat.: YT-09615 Pneumatic wrench; 0,6 - 1,0 MPa; 3200 Nm; 3500 min ; 670 mm; item no. YT-09615 Cheie pneumatica;...
