Steren WR-055 Manual De Instrucciones

IMPORTANTE
Por favor, lee completamente y con atención este instructivo, antes de realizar
cualquier acción con el equipo, para saber cómo utilizarlo adecuadamente.
La información es presentada únicamente como referencia; debido a actualizaciones
pueden existir diferencias. Las imágenes mostradas son ilustrativas. El diseño y el
funcionamiento del producto pueden variar sin previo aviso.
Consulta nuestra página www.steren.com para obtener la versión más reciente del manual de instrucciones.
PRECAUCIONES
• No coloques objetos pesados sobre el sistema.
• En caso de que el producto requiera revisión, acude con un distribuidor autorizado.
• No expongas ninguno de los componentes a condiciones de polvo o humedad.
• No utilices solventes u otros productos químicos para limpiar el sistema.
• No golpees ni dejes caer los micrófonos.
• No coloques los micrófonos cerca de altavoces.
• Los niños deben ser supervisados para asegurarse de que no empleen el sistema como juguete.
• No deseches este o cualquier equipo electrónico en tiraderos comunes. Contacta a la autoridad
encargada del correcto tratamiento de residuos o desechos electrónicos en tu localidad, o
acude a una planta de reciclaje.
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este
equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe
aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
DESCRIPCIÓN
Receptor
Indicadores
de señal de
audio
Indicador
de encendido
RF AF
VOLUME
Interruptor de
encendido
Indicadores de
micrófono
Volumen del
encendido
canal 1
ESPECIFICACIONES
Receptor
Alimentación: 12 V--- 1 000 mA
Frecuencia de funcionamiento: 640 - 690 MHz
Temperatura de funcionamiento: -10 °C - 50 °C
Salida
mezclada
AF RF CH B
VOLUME
Volumen del
canal 2
Transmisor (micrófonos)
Alimentación: 3 V--- (2 x AA)
Respuesta en frecuencia: 70 Hz - 16 kHz
Sensibilidad: -92 dBm

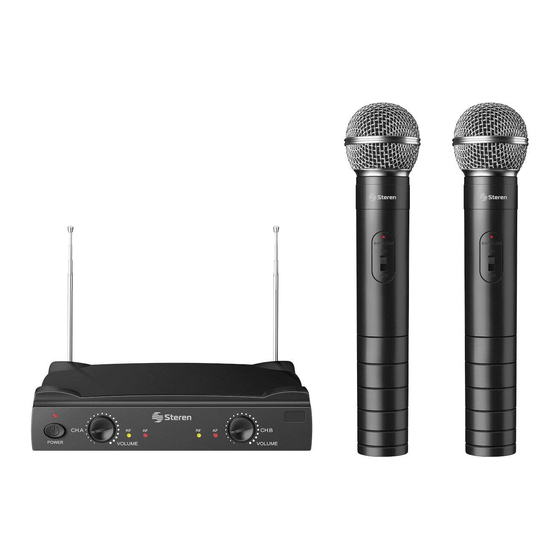

Sistema de 2 micrófonos inalámbricos
CONTENIDO
Receptor UHF
RF
VOLUME
Convertidor de voltaje
Vista posterior del receptor
DC INPUT
12-15 VDC
MIXOUT
Entrada de
convertidor
DC INPUT
12-15 VDC
MIXOUT
Antenas
telescópicas
receptoras
Manual de instrucciones
Micrófonos de mano UHF X2
AF AF RF CH B
VOLUME
Cable de audio plug - plug
6,3 a 6,3 mm
Micrófono
10
BATT LOW
ON
OFF
Convertidor de voltaje
Alimentación: 100 - 240 V~ 50/60 Hz 150 mA
Salida: 12 V--- 1 000 mA
Las especificaciones pueden cambiar sin previo aviso.
WR-055 UHF
V0.0 / 0523B
4 baterías AA
(de prueba)
Rejilla
Indicador de
BATT LOW
batería baja
ON
Interruptor de
encendido / silencio
OFF
/ apagado
Cambio de frecuencia
Compartimento para baterías
Tapa de compartimento
