Candado Kensington
ThinkEdge SE350 V2 está diseñado para utilizarse con diversas opciones de montaje, entre ellas el montaje
en escritorio y montaje en bastidor. Dependiendo de la opción de montaje, el nodo puede montarse de
forma independiente en el escritorio o instalarse en un alojamiento.
• Para un nodo instalado en un alojamiento, no hay bloqueo externo para el servidor.
•

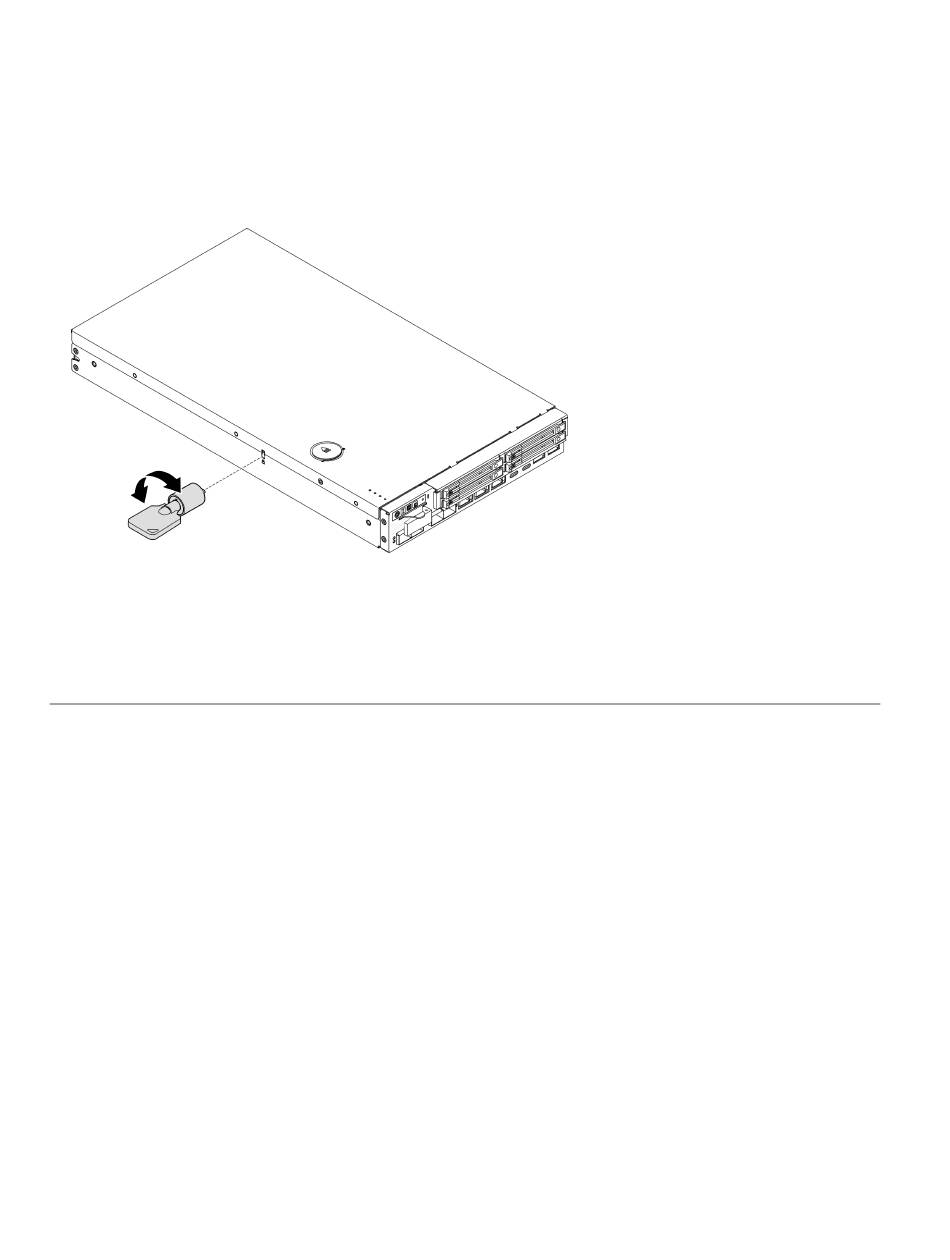

Figura 10. Candado Kensington que fija el nodo y la cubierta superior
• Para la extracción e instalación del conmutador de la posición de candado Kensington con cable dentro
del nodo, consulte "Sustitución del conmutador de posición de bloqueo con cable" en la Guía del usuario
o Guía de mantenimiento de hardware.
Diseño de la placa del sistema
Las ilustraciones en esta sección proporcionan información acerca de los conectores y conmutadores
disponibles en la placa del sistema.
Para obtener más información acerca de los LED que están disponibles en la placa del sistema, consulte
"LED de la placa del sistema" en la página

Conectores de la placa del sistema

La siguiente ilustración muestra los conectores internos de la placa del sistema.
