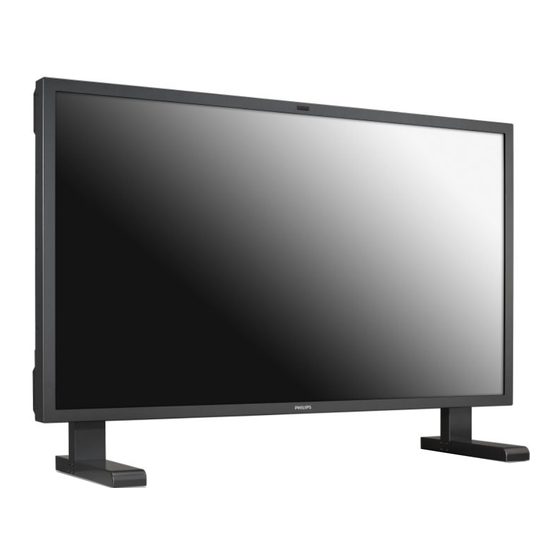

- Página 1 BDL6551V www.philips.com/welcome Manual de usuario Limpieza y solución de problemas...
-
Página 2: Información De Seguridad Y Solución De Problemas
• Si apaga el monitor desenchufando el cable, espere 6 segundos antes de volver a enchufarlo para un funcionamiento correcto. • Utilice siempre el cable de alimentación proporcionado por Philips. Si éste falta, póngase en contacto con su centro de servicio técnico local. -
Página 3: Servicio Técnico
Manual de usuario BDL6551V Servicio técnico: • Sólo el personal de mantenimiento cualificado debe abrir la carcasa. • Si precisa algún documento para reparación o integración, póngase en contacto con su centro de servicio técnico local. • No deje el monitor en el vehículo o maletero bajo la luz solar directa. -
Página 4: Información Reguladora
Manual de usuario BDL6551V INFORMACIÓN REGULADORA DECLARACIÓN DE CONFORMIDAD CE MMD declara bajo nuestra responsabilidad que el producto cumple la siguiente normativa • EN60950-1:2006+A11:2009 (Requisito de seguridad de los equipos de tecnología de la información) • EN55022:2006+A1:2007 (Requisito de radiointerferencias de los equipos de tecnología de la información) •... -
Página 5: Campos Eléctricos, Magnéticos Y Electromagnéticos ("Emf")
Manual de usuario BDL6551V AVISO DEL CENTRO POLACO PARA PRUEBAS Y CERTIFICACIONES El equipo debe alimentarse de una toma de corriente con un circuito de protección instalado (una toma de tres clavijas). Todo el equipo que funcione de manera conjunta (equipo, monitor, impresora, etc.) debe tener la misma fuente de alimentación. - Página 6 Manual de usuario BDL6551V INFORMACIÓN SÓLO PARA EL REINO UNIDO ADVERTENCIA: ESTE DISPOSITIVO DEBE CONECTARSE A TIERRA. Importante: Este aparato se proporciona con un enchufe autorizado de 13A. Para cambiar el fusible en este tipo de enchufes, proceda del siguiente modo: 1.
- Página 7 Manual de usuario BDL6551V 中国电子信息产品污染控制表示要求 ( 中国 RoHS 法规标示要求 ) 产品中有毒有害物质或元素 的名称及含量 有毒有害物质或元素 六价铬 铅 部件名称 汞 镉 多溴联苯 多溴二苯醚 (Hg) (Cd) (PBB) (PBDE) (Pb) (Cr 6 外壳 液晶面板 电路板组件 附件 ( 遥控器，电源线，连接线 ) 遥控器电池 O：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。...
- Página 8 Su nueva TV/Monitor contiene materiales que se pueden reciclar y volver a utilizar. Existen compañías especializadas que reciclan estos productos para aumentar la cantidad de materiales reutilizables y minimizar los que se van a desechar. Consulte la normativa local sobre cómo desechar su antiguo monitor en su distribuidor de Philips. (Para clientes de Canadá y EE.UU.) Este producto puede contener plomo y/o mercurio.
-
Página 9: Tabla De Contenido
Manual de usuario BDL6551V TABLA DE CONTENIDO DESEMBALAJE E INSTALACIÓN 1.1. DESEMBALAJE 1.2. CONTENIDO DE LA CAJA 1.3. NOTAS SOBRE LA INSTALACIÓN 1.4. MONTAJE EN VERTICAL PIEZAS Y FUNCIONES 2.1. VISTA FRONTAL 2.2. VISTA TRASERA 2.3. TERMINALES DE ENTRADA/SALIDA 2.4. - Página 10 Manual de usuario BDL6551V 6.2. TIPOS DE DEFECTOS DE PÍXELES + DEFINICIÓN DE PUNTOS 6.3. DEFECTOS DE BRILLO DE PUNTOS 6.4. DEFECTOS DE PUNTOS APAGADOS 6.5. PROXIMIDAD DE DEFECTOS DE PÍXELES 6.6. TOLERANCIAS DE DEFECTOS DE PÍXELES LIMPIEZA Y SOLUCIÓN DE PROBLEMAS 7.1.
-
Página 11: Desembalaje E Instalación
Manual de usuario BDL6551V DESEMBALAJE E INSTALACIÓN 1.1. DESEMBALAJE • Este producto viene empaquetado en una caja de cartón, junto con los accesorios estándar. • Los accesorios opcionales se empaquetan por separado. • El peso del producto varía en función del tipo. Dado su tamaño y peso, se recomienda que lo transporten dos personas. -
Página 12: Montaje En Vertical
Manual de usuario BDL6551V 1.4. MONTAJE EN VERTICAL Orificios de montaje en la pared Notas: Nota: El sensor del mando a distancia debe estar en la parte inferior al girar el monitor. • Para la instalación en pared, se necesitan tornillos de Métrica 6 (10 mm) que tengan una longitud de entre 10 y... -
Página 13: Piezas Y Funciones
Manual de usuario BDL6551V PIEZAS Y FUNCIONES 2.1. VISTA FRONTAL 1. Sensor del mando a distancia, sensor de luz ambiente e indicador de alimentación • Recibe las señales de comandos del mando a distancia. • Detecta las condiciones de iluminación de ambiente próximas al monitor. -
Página 14: Vista Trasera
Manual de usuario BDL6551V 2.2. VISTA TRASERA Profundidad: 6mm 1. Botón FUENTE DE VÍDEO • Utilice este botón para seleccionar la fuente de entrada. • Cuando el menú de presentación en pantalla (OSD) está activo, utilícelo como el botón ESTABLECER. -
Página 15: Terminales De Entrada/Salida
2. SALIDA CA (5,0 A) 10. SALIDA VGA Conecta a la toma ENTRADA CA de otro monitor Da salida a la señal VGA desde la clavija ENTRADA BDL6551V o a un dispositivo multimedia externo. VGA. 3. Interruptor de alimentación principal 11. ENTRADA VGA Presione para encender o apagar la alimentación. -
Página 16: Mando A Distancia
Manual de usuario BDL6551V 2.4. MANDO A DISTANCIA 2.4.1. FUNCIONES GENERALES Botón ALIMENTACIÓN Presione para encender el monitor desde el modo de espera. Vuelva a presionar para apagarlo y dejar en espera. Botón INTELIGENTE Para seleccionar el modo de imagen inteligente desde: •... -
Página 17: Visualización
Manual de usuario BDL6551V Botón VISUALIZACIÓN Permite activar/desactivar la información de configuración mostrada en la esquina superior derecha de la pantalla. Botón MENÚ Permite activar/desactivar el menú OSD. Botón ARRIBA • Permite mover la barra de resaltado hacia arriba para ajustar el elemento seleccionado cuando el menú... -
Página 18: Colocar Las Pilas En El Mando A Distancia
Manual de usuario BDL6551V 2.4.2. COLOCAR LAS PILAS EN EL MANDO A DISTANCIA 1. Retire la tapa de la parte trasera del mando a distancia. 2. Coloque dos pilas de tamaño AAA de 1,5 V garantizando que los polos “+” y “-”... -
Página 19: Conexiones A Equipos Externos
Manual de usuario BDL6551V CONEXIONES A EQUIPOS EXTERNOS 3.1. UTILIZANDO LA ABRAZADERA PARA CABLES 3.2. UTILIZANDO LA TAPA DEL INTERRUPTOR Utilice la tapa del interruptor para evitar que el monitor se encienda o se apague de manera accidental. 3.3. CONECTAR EQUIPOS EXTERNOS (DVD/VCR/VCD) 3.3.1. -
Página 20: Utilizando La Entrada S-Video
Manual de usuario BDL6551V 3.3.2. UTILIZANDO LA ENTRADA S-VIDEO 1. Conecte el conector S-Video del dispositivo externo a la entrada S-VIDEO del monitor. 2. Conecte las clavijas de audio roja (D) y blanca (D) del dispositivo a las clavijas ENTRADA DE AUDIO (AUDIO2 o AUDIO3) del monitor. -
Página 21: Utilizando La Entrada Hdmi
Manual de usuario BDL6551V 3.3.4. UTILIZANDO LA ENTRADA HDMI Conecte el conector HDMI del dispositivo externo a la entrada HDMI del monitor. DVD/VCR/VCD 3.4. CONECTAR UN EQUIPO 3.4.1. UTILIZANDO LA ENTRADA VGA 1. Conecte el conector VGA de 15 contactos del equipo al conector ENTRADA VGA del monitor. -
Página 22: Utilizando Una Entrada Dvi
Manual de usuario BDL6551V 3.4.2. UTILIZANDO UNA ENTRADA DVI 1. Conecte el conector DVI-D del equipo al conector DVI-D del monitor. 2. Conecte el cable de audio a la entrada ENTRADA DE AUDIO (AUDIO1) del monitor. EQUIPO 3.4.3. UTILIZANDO LA ENTRADA HDMI 1. -
Página 23: Conexión De Audio Externa
Manual de usuario BDL6551V 3.5. CONEXIÓN DE AUDIO EXTERNA 3.5.1. CONECTAR ALTAVOCES EXTERNOS 1. Conecte los cables de los altavoces a la salida de altavoces externos (ALTAVOCES) del monitor. 2. Encienda el monitor. Nota: Antes de conectar los cables del altavoz al monitor, apáguelo. -
Página 24: Conectar Otro Monitor Bdl6551V
• Conecte el conector RS232C SALIDA del monitor al conector RS232C ENTRADA de otro monitor BDL6551V. • Conecte el conector SALIDA DE VÍDEO del monitor al conector ENTRADA DE VÍDEO del otro monitor BDL6551V. • Conecte el conector SALIDA CA del monitor al conector ENTRADA CA del otro monitor BDL6551V. -
Página 25: Menú Osd
Manual de usuario BDL6551V MENÚ OSD A continuación se muestra una vista general de la estructura del menú de presentación en pantalla (OSD). Utilícelo como referencia para ajustar aún más el monitor. 4.1. NAVEGAR POR EL MENÚ OSD 4.1.1. NAVEGAR POR EL MENÚ OSD CON EL MANDO A DISTANCIA 1. -
Página 26: Navegar Por El Menú Osd Con Los Botones De Control Del Monitor
Manual de usuario BDL6551V 4.1.2. NAVEGAR POR EL MENÚ OSD CON LOS BOTONES DE CONTROL DEL MONITOR 1. Presione el botón MENÚ para mostrar el menú OSD. 2. Presione el botón para seleccionar el elemento que desea ajustar. 3. Presione el botón FUENTE DE VÍDEO para entrar en el menú... -
Página 27: Vista General Del Menú Osd
Manual de usuario BDL6551V 4.2. VISTA GENERAL DEL MENÚ OSD 4.2.1. MENÚ IMAGEN IM AG E N BR ILL O 10 0 CON T RA ST E DE FI NI CIÓN NI V EL DE NE GRO RE D UCC IÓN DE RUI DOS D ES A CT. -
Página 28: Sensor De Iluminación
Manual de usuario BDL6551V TEMPERATURA DE COLOR Seleccione una temperatura de color para la imagen. La imagen se visualiza más rojiza con una temperatura de color baja y más azulada con una alta. Utilice el botón MÁS/MENOS para realizar su selección. -
Página 29: Menú Pantalla
Manual de usuario BDL6551V 4.2.2. MENÚ PANTALLA PANTA LLA P O S ICI Ó N H P O S ICI Ó N V RE LOJ FAS E DE RE LOJ M O D O Z O O M COM P LE TA... - Página 30 Manual de usuario BDL6551V • 21:9 - La imagen se amplía al formato 16:9. Se recomienda este modo al ver imágenes que tienen bandas negras en la parte superior e inferior (formato buzón). CUSTOM ZOOM Nota: Este elemento sólo está disponible cuando MODO ZOOM está establecido en PERSONALIZADO.
-
Página 31: Menú Audio
Manual de usuario BDL6551V 4.2.3. MENÚ AUDIO AU DI O V O L UM E N S IL E N CIO D ES A CT. FU EN TE DE AUD IO ALTAVO Z IN TE RN O RE A JU ST E DE L A UD IO... -
Página 32: Menú Pip
Manual de usuario BDL6551V 4.2.4. MENÚ PIP Nota: Sólo para entradas COMPONENTE, VGA, DVI-D y HDMI. P IP TAM AÑ O D E P IP P E Q UE ÑO AU DI O DE P IP P RIN CI PA L... -
Página 33: Menú Configuración
Manual de usuario BDL6551V 4.2.5. MENÚ CONFIGURACIÓN 1 CO N F IG U RA CIÓ N 1 AU TO AJ US TE AH ORR O DE EN E RGÍ A ID IO M A E S PA ÑO L GUA RD AR PA NE L S IS T E M A D E CO L O R AU TO . -
Página 34: Sistema De Color
Manual de usuario BDL6551V SISTEMA DE COLOR Selecciona el sistema de color en función del formato de vídeo de entrada. Utilice el botón MÁS/MENOS para alternar entre • AUTO. • PAL 4.43 • PAL 3.58 • SECAM • NTSC 4.43 •... -
Página 35: Menú Configuración
Manual de usuario BDL6551V 4.2.6. MENÚ CONFIGURACIÓN 2 CO N F IG U RA CIÓ N 2 AC TIV I DAD OS D M O DO DE OS D H O RIZ O NTAL IN FORM AC IÓN OS D DE S AC T. -
Página 36: Menú Opción Avanzada
Manual de usuario BDL6551V 4.2.7. MENÚ OPCIÓN AVANZADA OPCI ÓN AVA NZA DA RE S O LU CIÓN D E E NTR ADA A UTO .. E X PA NS IÓ N N IV E L D E NE G RO D ES A CT. -
Página 37: Modo Película
Esta función permite crear una matriz de pantalla grande única (pared de visualización) que consta de hasta 150 monitores BDL6551V (10 monitores en el lado vertical y 15 monitores en el lado horizontal). Para ello, es necesario conectar los monitores BDL6551V en una configuración en cadena. Ejemplo:... - Página 38 Manual de usuario BDL6551V Matriz de pantalla de 2 x 2 (4 monitores) Matriz de pantalla de 5 x 5 (25 monitores) H MONITORS = 2 H MONITORS = 5 V MONITORS = 2 V MONITORS = 5 H MONITORS...
-
Página 39: Estado Térmico
Manual de usuario BDL6551V ESTADO TÉRMICO Esta función permite comprobar el estado térmico del monitor a cualquier hora. La precisión de la temperatura indicada es 5 grados. Presione el botón ESTABLECER para ver el estado de temperatura. Presione el botón SALIR para volver al menú... - Página 40 ID MONITOR Configura el número de ID. para controlar el monitor mediante la conexión RS232C. Cada monitor debe tener un número de ID. único cuando haya varios monitores BDL6551V conectados. Consulte la tabla incluida en "TILING" para obtener más información.
-
Página 41: Alimentación Inteligente
Manual de usuario BDL6551V DDC/CI Permite activar con ACTIVAR o desactivar con DESACT. la función de comunicación DDC/CI. Seleccione ON para un uso normal. Utilice el botón MÁS/MENOS para realizar su selección. ALIMENTACIÓN INTELIGENTE Configura el monitor para reducir el consumo de energía de manera automática. Si lo ajusta a ALTO obtendrá... -
Página 42: Modo De Entrada
Manual de usuario BDL6551V MODO DE ENTRADA Resolución VGA Resolución activa Resolución Frecuencia de Frecuencia de Relación de Tipo de modo actualización píxeles aspecto estándar Píxeles H Líneas V 60 Hz 25,175 MHz 72 Hz 31,5 MHz Matriz gráfica de vídeo... - Página 43 Manual de usuario BDL6551V • Si existe un modo de selección de frecuencia vertical u horizontal, elija 60 Hz (vertical) y 31,5 KHz (horizontal). En algunos casos, pueden aparecer señales anormales (como rayas) en la pantalla al apagar la alimentación del equipo (o cuando el PC se desconecta).
-
Página 44: Directiva De Defectos De Píxeles
Este aviso explica los diferentes tipos de defectos de píxeles y define el nivel de defectos aceptable para la pantalla LCD BDL6551V. Para optar a una reparación cubierta por la garantía, el número de defectos de píxeles debe superar un cierto nivel, que se detalla en la tabla de referencia. -
Página 45: Defectos De Brillo De Puntos
Dado que los defectos de píxeles y subpíxeles del mismo tipo que están juntos unos de otros pueden ser más evidentes, Philips también especifica las tolerancias de la proximidad de los defectos de píxeles. En la siguiente tabla se muestran las especificaciones sobre: •... -
Página 46: Limpieza Y Solución De Problemas
Manual de usuario BDL6551V LIMPIEZA Y SOLUCIÓN DE PROBLEMAS 7.1. LIMPIEZA Precauciones al utilizar la pantalla • No coloque las manos, cara u objetos cerca de los orificios de ventilación de la pantalla. La parte superior de la pantalla suele estar muy caliente debido a la elevada temperatura del aire de escape que se libera por los orificios de ventilación. -
Página 47: Solución De Problemas
Manual de usuario BDL6551V 7.2. SOLUCIÓN DE PROBLEMAS Síntoma Posible causa Solución No aparece ninguna imagen 1. El cable de alimentación está 1. Enchufe el cable de alimentación. desenchufado. 2. Compruebe que el interruptor de 2. El interruptor de alimentación principal alimentación está... -
Página 48: Especificaciones Técnicas
Manual de usuario BDL6551V ESPECIFICACIONES TÉCNICAS Pantalla Elemento Especificaciones Tamaño de la pantalla (área activa) 64,5” LCD Relación de aspecto 16:9 Número de píxeles 1920 (H) x 1080 (V) Cabeceo de píxeles 0,744 (H) x 0,744 (V) [mm] Colores que se muestran... - Página 49 Manual de usuario BDL6551V Dimensiones [An x Al x Pr mm] Con soporte 1500 x 1021,4 x 421,7 mm Sin soporte 1500 x 875,6 x 122.8 mm Peso Con soporte 55,6 Kg Sin soporte 50 Kg Condiciones medio ambientales Elemento...
