Resumen de contenidos para FV PEISA CPBC 7

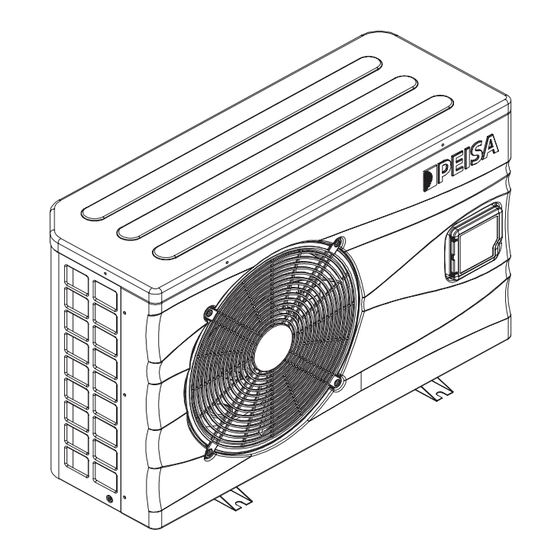

- Página 1 Bomba de Calor Inverter Piscina MANUAL DE INSTALACIÓN, USO Y MANTENIMIENTO...
- Página 2 www.peisa.com.ar...
- Página 3 Indice 1. INFORMACIÓN GENERAL 2. CARACTERÍSTICAS DEL PRODUCTO Características principales Dimensiones generales Características técnicas 3. INSTALACIÓN Conexión hidráulica Conexión eléctrica 4. USO Primera puesta en marcha Funciones de botones e iconos Encendido y apagado Botón de modo Ajuste de temperatura Configuración del temporizador Configuración modo silencioso Bloqueo de la pantalla...
- Página 4 1. INFORMACIÓN GENERAL Este manual contiene información relativa a la instalación, uso, mantenimiento y recomendaciones generales con respecto a la bomba de calor inverter para piscinas. PEISA recomienda su lectura antes de proceder a instalar el equipo. Si después de su lectura todavía quedan interro- gantes comuniquese con nuestro servicio de atencion al cliente o con el distribuidor oficial de su zona.
- Página 5 Características técnicas UNIDAD CPBC 7 - INVERTER CPBC 9 - INVERTER CPBC 12 - INVERTER (*) Capacidad nominal de calefacción 1,82 - 7,24 2,23 - 9,00 1,97 - 11,66 Kcal/h 1563 - 6225 1917 - 7739 1565 - 10026 (27/24,3°C) (*) Potencia consumida de calefacción 0,15 - 1,28 0,18 - 1,54...
- Página 6 Esquema de entradas y salidas de la placa principal A continuación se muestra el significado de las entradas y salidas de la placa principal. Signo Significado P10- 1/2/3 (U/V/W) Compresor CN66 Señal del compresor CN97 Motor de CC CN11 Válvula de 4 vías CN18 Bomba de agua CN13...
- Página 7 3. INSTALACIÓN Circulación continua de aire limpio El montaje, la instalación, la puesta en marcha y el man- Electricidad tenimiento deben ser efectuados por personal especializa- Filtro para piscina do, atendiendo las instrucciones del presente manual y las disposiciones y directivas técnicas vigentes. La bomba de calor inverter para piscina debe instalarse sobre un piso o losa incombustible.
- Página 8 abajo del filtro y de la bomba de agua, y aguas arriba de los cubierta por una boquilla con agujeros para que pasen los cloradores, ozonizadores. cables correspondientes. Quite el tornillo y la boquilla, pase los cables de linea, neutro y tierra a través de los agujeros El equipo tiene accesorios aptos para tuberías de PVC de la boquilla y conécte los mismos a la bornera.
- Página 9 Funciones de botones e iconos 4. USO Primera puesta en marcha ATENCIÓN IMPORTANTE PARA QUE EL EQUIPO CALIENTE LA PISCINA O EL SPA, LA BOMBA DEL FILTRO DEBE ESTAR FUNCIONANDO PARA HACER CIRCULAR EL AGUA A TRAVÉS DEL INTERCAMBIADOR DE CALOR. Procedimiento de puesta en marcha: una vez com- Iconos y pletada la instalación, debe seguir estos pasos:...
- Página 10 Botón de modo Se mostrará cuando la pantalla esté Bloqueo bloqueada. Error Aparecerá en caso de error del equipo. En la pantalla principal, presione brevemente “ ” Cuando el equipo está conectado al para cambiar el modo de funcionamiento entre calenta- Señal módulo WiFi, se mostrará...
- Página 11 Ajuste de temperatura Presione brevemente “ Presione brevemente “ o “ “ para ingresar a la “ “ o “ “ para cam- pantalla de ajuste de tempe- biar el dígito de la hora. ratura Digito de la hora parpadeando. Ajuste de tempera- tura intermitente Pantalla de configuración...
- Página 12 Configuración modo silencioso Configurar y cancelar la función de encendido / apa- gado del temporizador Modo silencioso con un click Presione breve- mente “ “ Presione “ “ brevemente Parpadea. Parpadea. Presione “ “ o “ Presione brevemente “ “ “...
- Página 13 En la pantalla de apagado, la operación de bloqueo está disponible, y el método de operación es el mismo que el de la pantalla de bloqueo en la pantalla de encendido. Pantalla de error Presione brevemente Parpadea. “ “ para ingresar el dígito de la hora en la configuración Cuando la bomba de calor inverter para piscinas tiene...
- Página 14 Compruebe el pre- Falla del tablero Protección de alta Presostato de alta sostato y el circuito de conversión de presión presión roto Verifique la cone- de frío Inversor fuera frecuencia, y falla xión de comunica- línea de comunicación ción Compruebe el pre- del tablero prin- Protección de baja Presostato...
- Página 15 Esquema del módulo Compruebe si el Advertencia de error Error de MCU chip está dañado, EEPROM reemplace el chip Verifique el voltaje V15V fallo de sobre El V15V esta so- de entrada V15V si tensión / baja ten- brecargada o en se encuentra en el sión baja tensión...
- Página 16 Ingresar cuenta Utilice la dirección de correo electrónico y la contraseña para registrarse, iniciar sesión o restablecer la contraseña. Fig.2: Pantalla de registro Fig.1: Pantalla de inicio Fig.3: Pantalla de recuperacion de contraseña 1. Registrar cuenta: Para registrar una cuenta haga click en (Fig.1), y lo llevará...
- Página 17 Configuración red Wi-Fi con IOS Atrás Atrás Atrás Fig.9 Pantalla red Wi-Fi local Fig.7 Pantalla de confirmación de permisos Fig.8 Pantalla de activación del módulo Click en para confirmar permisos de bluetooth, ubicación y cámara. Siga la instrucciones de la pantalla de activación del módulo (Fig.8), mantenga presionado el botón del módulo durante 1 segundo hasta que se enciendan dos leds (el superior e inferior), luego se habilitará...
- Página 18 Atrás Atrás Atrás Fig.15 Pantalla de conexión exitosa Fig.13 Pantalla de busqueda de dispositivo Fig.14 Pantalla de conexión fallida Click en para vincular el módulo Wi-Fi (Fig. 15). Click en "OK" para permitir que la aplicación use la cámara para escanear el código de barra WF sobre el módulo Wi-Fi (Fig.
- Página 19 Borrar Fig.19 Pantalla de gestión de dispositivos Fig.20 Pantalla principal Configuración red Wi-Fi con Android Atrás Atrás Atrás Fig.21 Pantalla de confirmación de permisos Fig.22 Pantalla de activación del módulo Fig.23 Pantalla red Wi-Fi local Click en para confirmar permisos de bluetooth, ubicación y cámara (Fig. 21). Siga la instrucciones de la pantalla de activación del módulo (Fig.22), mantenga presionado el botón del módulo durante 1 segundo hasta que se enciendan dos luces (la superior e inferior), luego se habilitará...
- Página 20 Fig.24 Permitir permiso de Bluetooth Fig.25 Permitir permiso de ubicación Fig.26 Permitir busqueda de dispositivos Cick en "OK" para dar permiso de Bluetooth (Fig. 24). Click en "Mientras la app está en uso" para dar permiso de ubicación (Fig. 25). Click en "Permitir"...
- Página 21 Atrás Fig.30 Pantalla de conexión exitosa Fig.31 Habilitar el permiso de la cámara Fig.32 Código de barra WF Click en para vincular el módulo Wi-Fi (Fig. 30). 10. Click en "Mientras la app está en uso" para permitir que la aplicación use la cámara para escanear el código de barra WF sobre el módulo Wi-Fi (Fig.
- Página 22 Administración del módulo Wi-Fi Las operaciones de administración son las siguientes Atrás Error Muestra el actual modo operativo Temperatura de Temperatura de mandada retorno Click para ajustar la temperatura objetivo Clima para los próximos 3 días Fig.37: Pantalla principal Fig.38: Menú derecho Atrás Atrás Click para...
- Página 23 Significado de los íconos Icono Significado Función Encendido/Apagado Click para encender o apagar la bomba de calor inverter piscina. Modo silencioso apagado Muestra el modo silencioso desactivado, haga click para activar el modo silencioso. Modo silencioso encendido Muestra el modo silencioso activado, haga click para desactivar el modo silencioso. Enfriamiento Muestra el modo de enfriamiento, haga click para cambiar el modo de funcionamiento.
- Página 24 5. MANTENIMIENTO ADVERTENCIA LAS OPERACIONES QUE SE DESCRIBEN A CONTINUACIÓN DEBEN SER REALIZADAS SOLO POR PERSONAL PROFESIONAL CALIFICADO. Factores químicos del agua de piscina El contenido mineral del agua de la piscina puede aumentar debido al agregado de sustancias químicas sani- tarias y a la evaporación natural.
- Página 25 6.GARANTÍA IMPORTANTE ANTES DE PONER EN FUNCIONAMIENTO LA BOMBA DE CALOR INVERTER PARA PISCINAS, SUGERIMOS CONSULTAR EL MANUAL DE INSTRUCCIONES. PARA HACER USO DE ESTA GARANTÍA ES IMPRESCINDIBLE LA PRESENTACIÓN DE LA FACTURA DE COMPRA O EL CUPÓN CON LOS DATOS DE LA FECHA DE PUESTA EN MARCHA DEBIDAMENTE CONFORMADO POR PERSONAL TÉCNICO AUTORIZADO POP PEISA.
- Página 26 www.peisa.com.ar...
- Página 28 +54 11 4107-5200 info@peisa.com.ar Asesoramiento a Profesionales Av. del Libertador 6655 C1428ARJ Ciudad Autónoma de Buenos Aires, Argentina obras@peisa.com.ar Servicio Técnico 0810-222-7378 www.peisa.com.ar/service peisa.com.ar...
