Para evitar descargas eléctricas, asegúrese de que los cables de
prueba se desconectan del instrumento antes de sustituir las puntas
metálicas o los adaptadores para los cables de prueba.
7. Medición de voltaje
● Nunca aplique voltajes que excedan 300V, protección máx.
contra sobre tensiones de este instrumento.
7-1 Procedimiento de medición
(1) Conecte los cables de prueba al instrumento.
Conecte la banana en L MODELO7248 en el terminal E tal como se
ilustra a continuación.
(2) Conecte respectivamente los adaptadores del cable de prueba en el
cable de tierra del circuito en prueba y la punta metálica del terminal
(H+S(C+P) a la fase. La conexión a la inversa también es correcta en
caso de que el circuito en prueba no está conectado a tierra.
PELIGRO
PELIGRO

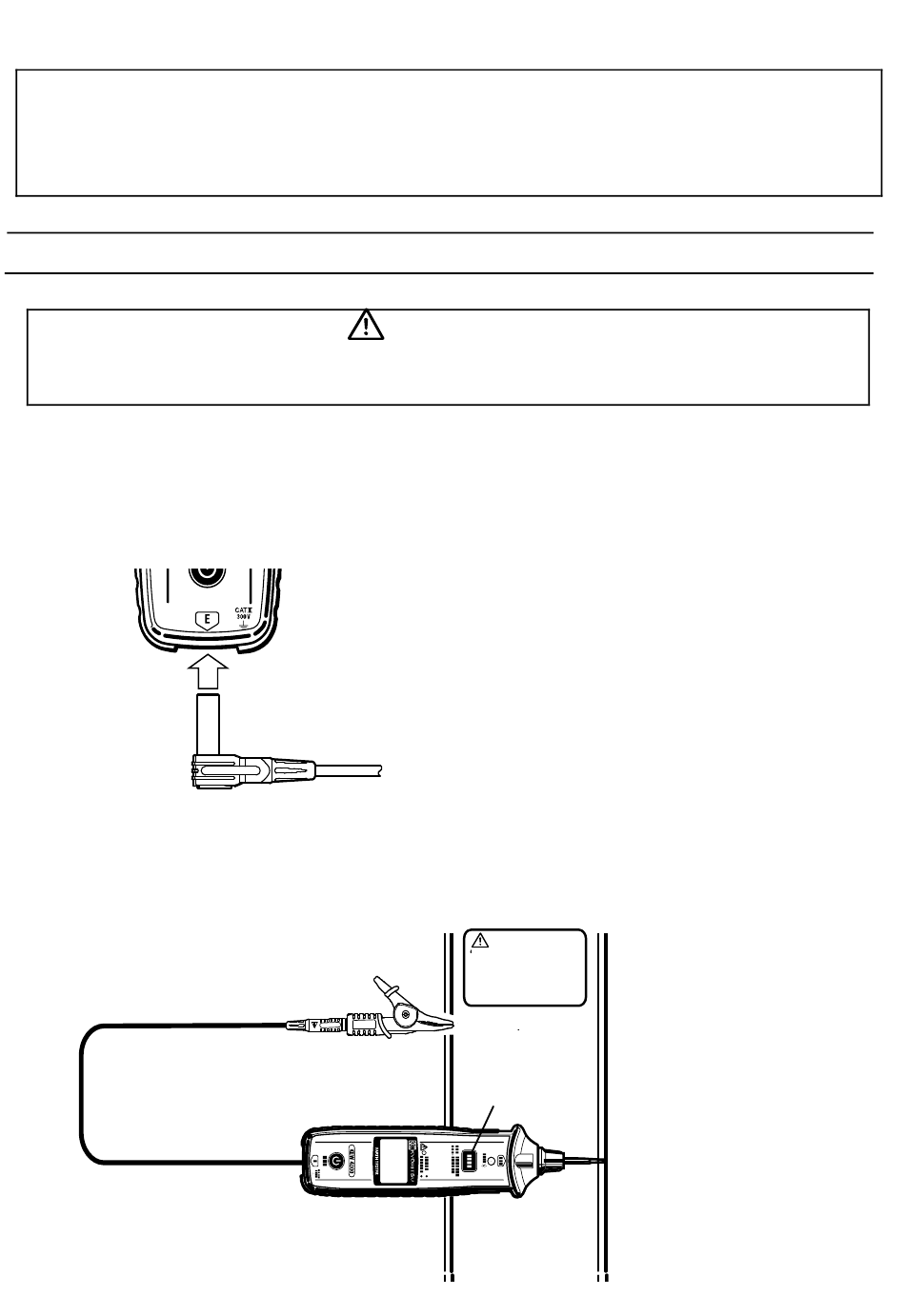

Fig. 7-1
Precaución
No presione el
測 定
Pulsador de
は 押
prueba
ボ タ
さ な
ン
い
13
。
Fig. 7-2
