iLumileds ILUS14DMAG12W Manual De Instrucciones Y Especificaciones

MARCA ILUMILEDS MANUAL DE INSTRUCCIONES Y ESPECIFICACIONES.
ILUS14DMAG12W
NOTA: LAS CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS FAVOR DE CONSULTAR EN LA ETIQUETA DE PRODUCTO
a) Estructura y especificaciones
• Material de construcción: Policarbonato acabado blanco.
• Ángulo de apertura: 360° (Efecto de luz omnidireccional).
• CRI:90
• Grado de protección: IP20 (Para uso en interiores).
Modelo
alimentación [V
ILUS14DMAG12W
ILUS14DMAG24W
ILUS14DMAG36W
b) Instalación
- Seleccione la fuente de poder adecuada para el luminario o grupo de luminarios que va a instalar
(Fuente de poder no incluida).
- Realice las conexiones de la fuente de poder y el riel magnético seleccionado de acuerdo con el
diagrama de la imagen.
- Inserte el luminario en el riel magnético, ajuste y dirija a la posición deseada.
- Encienda la alimentación eléctrica y pruebe el funcionamiento del luminario.

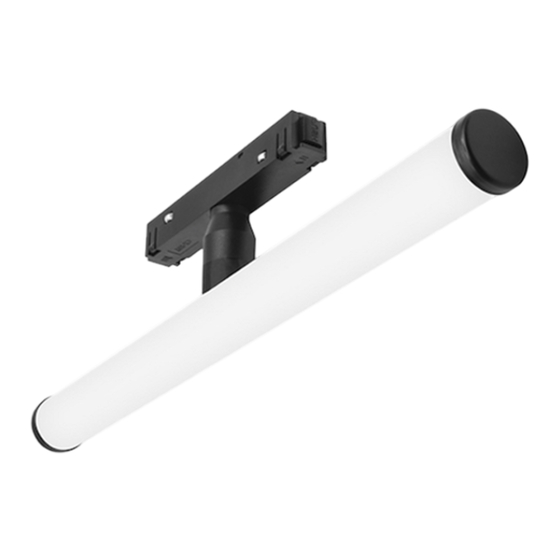

LUMINARIO DE LED (PARA RIEL MAGNÉTICO) TIPO S14 DIRIGIBLE
MODELOS ILUS14DMAG12W, ILUS14DMAG24W, ILUS14DMAG36W
POR FAVOR LEER EL MANUAL ANTES DE USAR EL PRODUCTO
(DEPENDIENDO MODELO).
ILUS14DMAG36W
(Características dependiendo modelo).
Voltaje de
]
48
48
48
Potencia [W]
Corriente de
entrada [A]
12
0.25
24
0.50
36
0.75
_22_11
ILUS14DMAG24W
Flujo
Temperatura de color
luminoso
correlacionada
[lm]
3 000 K
840
(Blanco cálido).
3 000 K
1 680
(Blanco cálido).
3 000 K
2 520
(Blanco cálido).
