- Página 2 El Arranque Contenido del paquete Tabla de Credenciales Póliza de garantía PCD Nota: Los colores y especificaciones que se mencionan en el manual del usuario pueden diferir del producto real. Las imágenes que se muestran son solo para fines de representación.

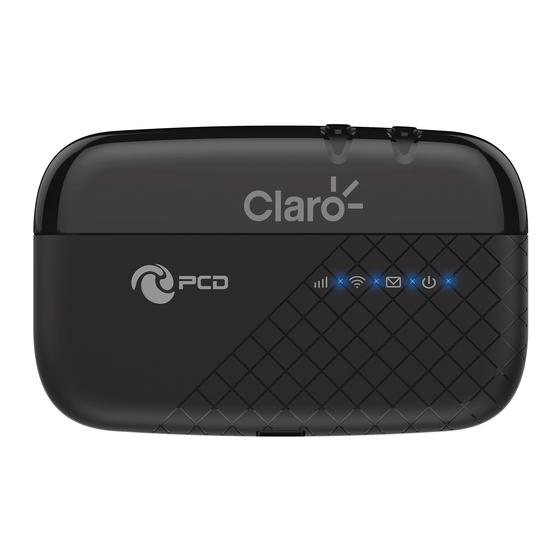

- Página 3 Manual de Usuario J600 Vista del dispositivo Indicación de color Indicador Color Funcionalidad Verde Sólido: iniciando el dispositivo Ámbar Parpadeo: Cargando Azul Sólido: Batería Alta (100%-60%) o Encendido Carga Completa Ámbar Sólido: Batería Media (60%-15%) Sólido Batería baja cerca apagarse (〈15%)
- Página 4 Interfaz Conexiones Procedimiento Encendido Presione por 5 segundos para encender el equipo y 5 segundos para apagarlo Presione para activar el WPS Reinicio El botón de reinicio está ubicado debajo de la batería del dispositivo. Si olvidas la contraseña de administración WEB o la clave de la red inalámbrica, puedes presionar el botón de reinicio para restaurar el dispositivo.
- Página 5 Instalación tarjeta SIM / microSD Siga el diagrama para instalar la tarjeta SIM y la memoria microSD. Consejo: Asegúrese de que su dispositivo no se encuentre cargando antes de retirar la batería. 1. Retire la tapa trasera y la batería 2.
- Página 6 Cargador Su batería ha sido cargada parcialmente en fábrica. Si el dispositivo indica carga baja, realice lo siguiente: 1. Conecte su cargador en el contacto. 2. Conecte su cable USB al Puerto USB. 3. Cuando el dispositivo indica carga llena, desconecte el cargador del contacto. Uno: Usando en el cargador del adaptador Dos: Usando un puerto USB...
- Página 7 Uso J600 J600 admite redes 4G / 3G / 2G. los dispositivos Wi-Fi tales como: teléfonos inteligentes, tabletas, consolas de juegos y otros dispositivos Wi-Fi se pueden conectar con la conexión Wi- Fi del J600 para acceso a Internet. Adicionalmente las computadoras de escritorio y portátiles, pueden conectarse al J600 mediante un cable USB para acceso a Internet, disfrutando los servicios de red de alta velocidad.
- Página 8 Instalación de controladores Conexión USB: Windows 7 o superior Mantenga su dispositivo encendido, conéctelo a la computadora, mostrará las siguientes imágenes paso a paso.
- Página 9 Haga doble clic y espere hasta completar la instalación. Revise su conexión, como se muestra a continuación:...
- Página 10 Si la computadora muestra la presencia de conectividad Wi-Fi, LAN inalámbrica está disponible. De otra manera, necesita revisar la tarjeta de Red inalámbrica que este trabajando propiamente. A. En la lista de Wifi, seleccione el SSID consistente con J600 Wifi, seleccione conectar.
- Página 11 B. Ingrese la contraseña correcta Wi-Fi, presione OK C. Espere un momento, la conexión Wi-Fi será mostrada. La conexión Wi-Fi se completará.
- Página 12 D. Revise que la conexión este establecida correctamente, como las siguientes imágenes.
- Página 13 Accesos a Internet inalámbrico Wi-Fi Para que un dispositivo Wi-Fi establezca una conexión con el J600 por primera vez, deberá seleccionar el SSID J600 (nombre de Wi-Fi) e ingresar la contraseña de Wi-Fi correspondiente, que puede encontrar de las siguientes maneras: Método uno:...
- Página 14 Consulte usuario y contraseña de administración WEB en la Tabla de Credenciales ● Ingresa usuario y contraseña para iniciar sesión en el modo de administración WEB. • Recomendamos para mayor seguridad al iniciar el modo administración WEB del J600 modifique el SSID y contraseña Wi-Fi.
- Página 15 Modo de Administración WEB Inicio Primera parte de la configuración de la pantalla principal y la información del estado de la red, como la dirección IP, el estado de la tarjeta SIM, el tipo y la calidad de la señal de la red, ya sea en itinerancia, con o sin mensaje nuevo, y estadísticas de tráfico, y tiempo de actividad del sistema, etc.
- Página 16 Asistente...
- Página 17 Puede cambiar rápidamente la configuración de LAN, configurar el APN y cambiar el SSID \ contraseña a través de la función de asistente. Conexión...
- Página 18 Modo de marcado: Seleccione el Modo automático, después de encender J600 sin operaciones adicionales, el dispositivo se conectará automáticamente a la red; al seleccionar el modo manual, deberá conectarse manualmente a la red después de abrir la página de administración WEB del J600.
- Página 19 Tipo de red LTE / WCDMA Se pueden elegir cuatro tipos de redes: Automáticamente y son 4G / 3G / 2G, LTE únicamente usa 4G, Solo WCDMA solo usa 3G, Solo GSM solo usa 2G.
- Página 20 Ingrese su PIN en caso de que su tarjeta SIM tenga activado el PIN, si reinicia el dispositivo, debe iniciar sesión en la página de administración WEB, y la página le pedirá que ingrese el código PIN correcto, puede usar la tarjeta SIM. Código PIN / PUK suministrado con la tarjeta SIM proporcionada por su operador.
- Página 21 Aquí podemos cambiar la dirección IP DHCP Modo DHCP: Seleccione servidor DHCP para activarlo; o elija Ninguno para desactivar la función Inicio / Fin de dirección IP: Cambiar el DHCP asignado al IP y a los segmentos IP. Tiempo de sesión: Asignado a un tiempo para usar la IP...
- Página 22 Sesión de anfitrión: Cada dispositivo inalámbrico J600 y dispositivo USB pueden ver el nombre del Anfitrión, Dirección MAC, Dirección IP, e información sobre el tiempo restante. SMS Mensajes Cortos Al usar la tarjeta SIM para acceder a la red, puede enviar, recibir, responder, reenviar y guardar mensajes de texto.
- Página 23 Wi-Fi Básico Podemos cambiar la configuración Wi-Fi en esta página, tal como modo B / G / N, Canal, SSID, contraseña WIFI, etc. WPS (Configuración de protección Wi-Fi) J600 soporta dos tipos de autenticación WPS, y PIN. Autenticación PBC predeterminada.
- Página 24 Autenticación WPS PBC Si su dispositivo Wi-Fi activado es compatible con WPS (configuración protegida de Wi-Fi) y ha olvidado o no desea ingresar su contraseña para conectarse a su J600, puede utilizar los siguientes procedimientos disponibles para un acceso rápido a Wi-Fi.
- Página 26 Autenticación WPS PIN: La conexión con el J600 se logra ingresando la clave PIN correspondiente en el cuadro de texto PIN, Cuando lo aplique, durará 120 segundos. La premisa es que la tarjeta de red inalámbrica o los clientes deben admitir la autenticación WPS PIN. Como las siguientes imágenes.
- Página 27 Listado Muestra la información de dispositivos inalámbricos que están conectados al J600 Seguridad Firewall Configuración de firewall: puede deshabilitar o habilitar la función de firewall. También puede configurar la regla de paquetes coincidentes para recibir o rechazar.
- Página 28 Usted puede añadir alguna regla en la lista.
- Página 29 NAT (Traducción de direcciones de Red) El J600 es compatible con NAT / VPN a través de IPSEC / PPTP VPN a través PPTP/ VPN a través L2TP / Acceso Web Server WWAN. Cuando algunos hosts dentro de la red privada ya han asignado la dirección IP local, es decir, solo la dirección privada utilizada en la red privada, pero...
- Página 30 Reciba todos los datos de la interfaz de red externa reenviados a la "dirección IP DMZ" Habilitar DMZ: si una aplicación tiene problemas para trabajar desde detrás del enrutador, puede exponer una computadora a Internet y ejecutar la aplicación en esa computadora. Nota: colocar una computadora en la DMZ puede exponerla a una variedad de riesgos de seguridad.
- Página 31 Sistema Acerca de J600 muestra información básica, como el nombre del dispositivo, la versión de firmware, IMEI, la versión de banda base. Configuración...
- Página 32 Restaure la configuración de fábrica. Se eliminará toda la configuración personal, todas las páginas de configuración se restablecerán a los valores predeterminados de fábrica. Actualización de Firmware Seleccione el archivo para actualizar el software. Contraseña Modifique la contraseña de inicio de sesión para el modo de administración WEB. También puede configurar el tiempo para cerrar sesión en la interfaz de usuario automáticamente.
- Página 33 Fecha y Hora Puede sincronizar la hora con el servidor, También puede seleccionar la zona horaria manualmente. Idioma...
- Página 34 Puede realizar el cambio de idioma en la interface de usuario en esta sección. Ahorro de energía Puede cambiar el tiempo del modo de suspensión o el modo de suspensión profunda. En esta página también puede deshabilitar la función Ahorro de energía. Modo de suspensión: el sistema ingresará...
- Página 35 El Arranque...
- Página 36 CENAM- Centro América admin C1@r0 SSID 2.4G Contraseña 2.4G Claro-XXXX (donde XXXX son los últimos 4 Clar0123 dígitos de la dirección MAC de 2.4Ghz) Dirección IP 192.168.0.1 El Manual de usuario del J600 estará disponible en nuestra página web: www.pcdlatam.com...
- Página 37 Póliza de garantía PCD PCD, LLC (la "Compañía") garantiza al comprador final de este dispositivo inalámbrico en lo siguiente: si este producto o cualquier parte de este, durante el uso y las condiciones normales del usuario se demuestre defectuoso en su funcionamiento y/o accesorios durante los primeros doce (12) meses a partir de la fecha de compra.
- Página 38 SIM o Multimedia, retire la tarjeta antes de enviar el dispositivo y guárdela para su uso posterior cuando se devuelva su dispositivo. PCD o el centro de servicio autorizado no es responsable ni garantiza la restauración de ningún software de terceros, Información personal o datos de memoria contenidos, almacenados o integrados con cualquier dispositivo inalámbrico, ya sea bajo garantía o no, enviados para su...
- Página 39 Ninguna persona o representante está autorizado a asumir en nombre de la compañía responsabilidad alguna que no sea la expresada aquí en relación con la venta de este producto. En EE. UU.: PCD, LLC 7651 Southland Blvd. Orlando, FL 32809...
