Instalación eléctrica
2 Instalación con E/S de tipo CA
Puntos peligrosos con tensión de red
2.1
NOTA IMPORTANTE: Si está equipado con una tarjeta E/S de tipo CA (modelo de dispositivo
HC07-110), Hydro-Control puede tener algunas de sus conexiones eléctricas con tensión de
red. Esto es válido para los terminales 1-24.

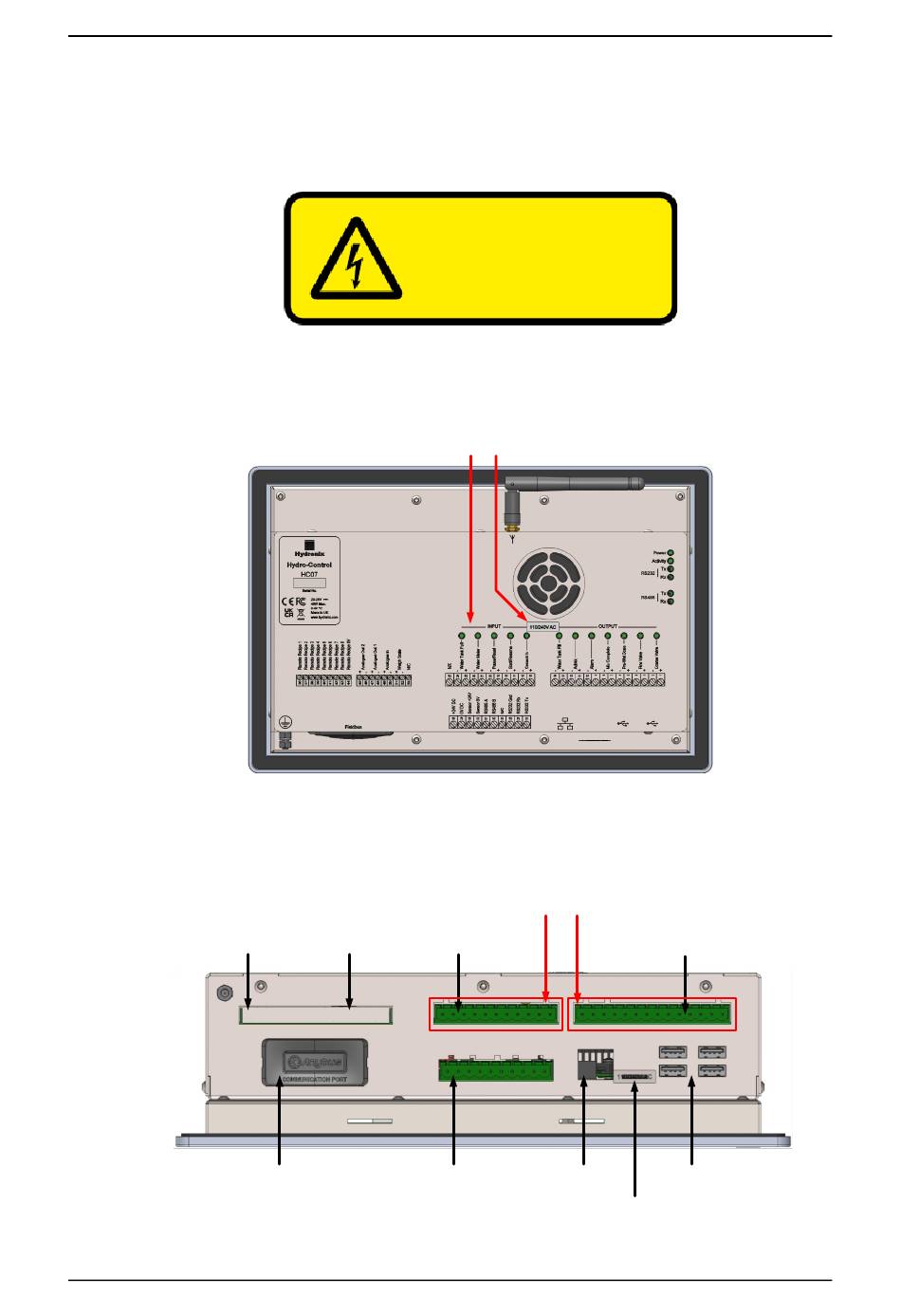

Figura 11: Parte trasera del Hydro-Control, etiquetas de los conectores
Respete siempre las normas relacionadas con el trabajo en equipos conectados a la tensión
de red antes de llevar a cabo cualquier tarea de mantenimiento en el dispositivo.
Entradas de
selección de
fórmula remota
Bus de campo
Figura 12: Base de Hydro-Control que muestra los conectores
PELIGRO
Terminales en
tiempo real
Descripción de la conexión Etiqueta para modelo
TERMINALES EN TIEMPO REAL
Analóg.
Entradas/salidas
Entradas digitales
Alimentación eléctrica
Conexiones del sensor RS485
Enlaces en serie RS232
Hydro-Control (HC07) Guía de instalación HD1074sp Rev 1.1.0
de tarjeta de E/S
para el modelo HC07-110
(
Salidas digitales
Ethernet
Puertos USB
Tarjeta micro SD
Capítulo 4
)
21
