AKUN ASENTAMINEN

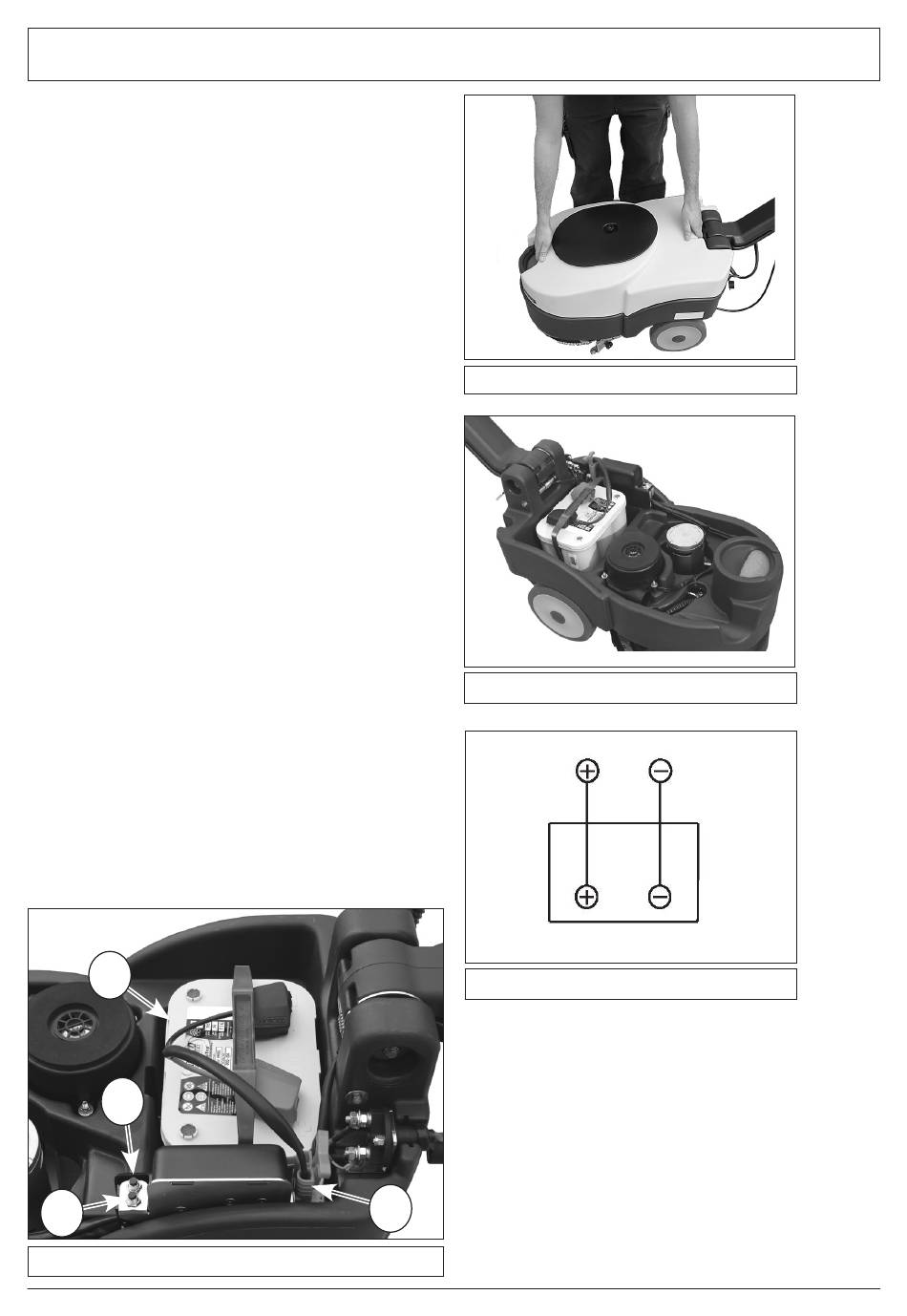

Akkutila sijaitsee pesunesteen säiliössä (Valokuva 14)
ja siihen pääsyä varten on irrotettava keräyssäiliö;
keräyssäiliön irrottamiseksi, kytke imuputki pois pai-
koiltaan (Valokuva 4 - B) ja nosta säiliötä asemoimalla
kädet päissä oleviin tarkoituksenmukaisiin paikkoihin
(Valokuva 13).
Laita akku tarkoituksenmukaiseen paikkaan (Valo-
kuva 14) tarkistamalla, että se on hyvässä kunnossa.
5.2.1. AKUN KYTKEMINEN
• Kiinnitä akkukaapeli akkuun kytkemällä liitti-
met oikein ja vain samalla merkillä merkittyihin
napoihin (punainen kaapelointi "+", musta kaa-
pelointi "-") noudattamalla kuvassa 15 annettua
liitäntäkaaviota
! Akun mahdollinen oikosulku voi aiheuttaa räjäh-
dyksiä!
Tarkista, että virtakatkaisin on asetettu sammutet-
tuun asentoon ohjauspaneelien ohjausten tapaan,
liitämällä kaapeloinnin liitin koneen rungossa olevaan
liittimeen (Valokuva 16 - B).
Valokuvassa 16 näkyy akun oikea liitäntä.
• Sulje akkutila asemoimalla keräyssäiliö ja varo-
malla, ettei kaapelointia litistetä.
A
D
C
Valokuva 16
5. ASENNUKSEEN LIITTYVÄÄ TIETOA
B
220
Valokuva 13
Valokuva 14
Valokuva 15
A) Akku 12V kaapeloinnilla
B) Akkuliitin
C) Imumoottorin lämpöerotin
C) Harjamoottorin lämpöerotin
