Manual de instrucciones

5. - MANEJO DEL PRODUCTO

5.1. MENÚ PRINCIPAL
Insertar el programador en el conector fron-
tal de programación del módulo COFDM-
QAM ("PRGM"). Aparecerá en primer lugar
la versión de firmware del programador:
PCT
firmware
------------
Version X.XX

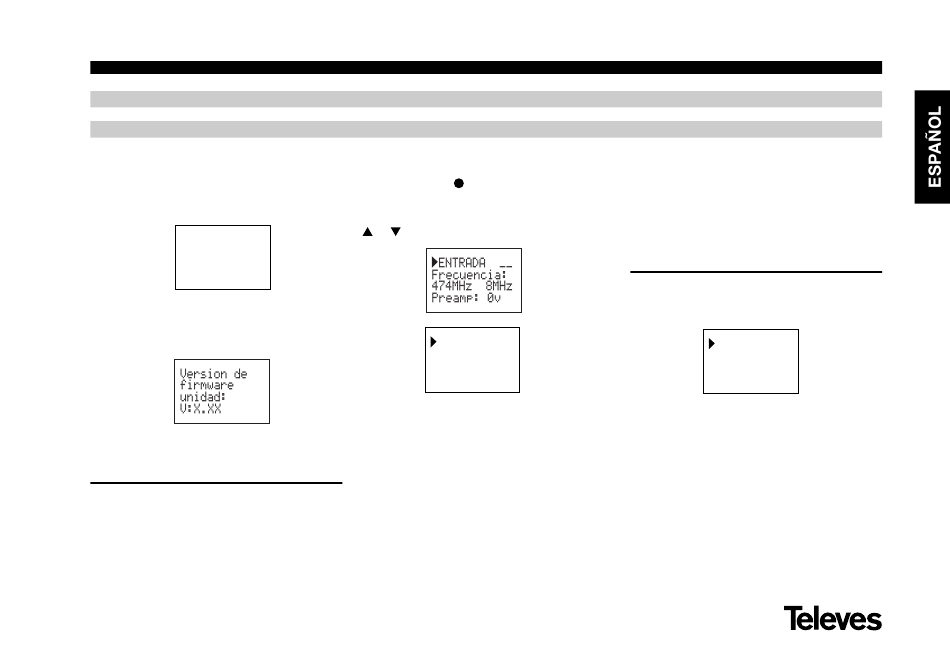

A continuación se muestra la versión de
firmware del módulo COFDM-QAM:
a.- Menú entrada
El primer menú principal permite seleccionar
el canal o frecuencia de entrada (dependien-
do del modo de funcionamiento), el ancho
de banda de la señal de entrada (7-8 MHz) y
la alimentación de previos (0, 12 ó 24V).
Para realizar una modificación se deberá
pulsar la tecla hasta que el parámetro
deseado parpadee. Seguidamente se podrá
modificar dicho campo mediante las teclas
y .
ENTRADA __
CANAL:21 8MH
(474.00 MHz)
Preamp: 12v
Para cambiar modo frecuencia a modo
canal ver punto 5.2. MENU EXTENDIDO.
En la esquina superior derecha se propor-
ciona una estimación gráfica del nivel de
entrada detectado:
" -- " Nivel bajo
"--" Nivel normal
" -- " Nivel alto
15
COFDM QAM - TS PROC
En caso de "corto" en el conector de entra-
da (alimentación a previos habilitada) parpa-
dea el led del frontal del módulo hasta que
desaparezca esta condición.
b.- Menú de modulación QAM
El siguiente menú principal indica los pará-
metros de la modulación QAM seleccionada:
QAM
Mod: 64QAM
IQ: normal
Las posibles opciones para el orden de
modulación QAM son: 16QAM, 32QAM,
64QAM, 128QAM y 256QAM.
El parámetro IQ es la selección del formato
de modulación y se puede escoger "normal"
o "inversion".
En caso de modo procesado, el usuario
puede seleccionar el baud rate de salida QAM
por lo que el menú en este caso mostrará:
