ESPAÑOL
CONEXIONES ELÉCTRICAS
• Las líneas eléctricas tienen que estar alejadas de las partes
calientes.
• Solo se permite instalar el quemador en entornos con grado de
contaminación 2 como se indica en la norma EN 60204-1.
• Asegurarse de que la línea eléctrica reciba la tensión y la fre-
cuencia indicadas en la placa.
• La línea de alimentación trifásica o monofásica debe contar con
un interruptor de seccionamiento con fusibles.
• Incluye un interruptor en la línea de alimentación del quemador
situado en el exterior del cuarto de la caldera en una posición a la
que se pueda llegar fácilmente.
• La línea principal y su interruptor con fusibles deben ser adecua-
dos para soportar la corriente máxima absorbida por el quema-
dor.
• Proporcione un interruptor unipolar con distancia de apertura
de contacto igual o mayor que 3 mm para la conexión a la red
eléctrica, tal y como exige la normativa de seguridad vigente.
• Para las conexiones eléctricas (línea y termostatos), consulte el
esquema eléctrico correspondiente.
• Quitar el aislante exterior del cable de alimentación en la medida
que se considere necesaria a la conexión, evitando así que el hilo
pueda entrar en contacto con partes metálicas y predisponer una
longitud mayor para el conductor de tierra.
Para conectar el quemador a la línea de alimentación, se debe llevar
a cabo lo siguiente:

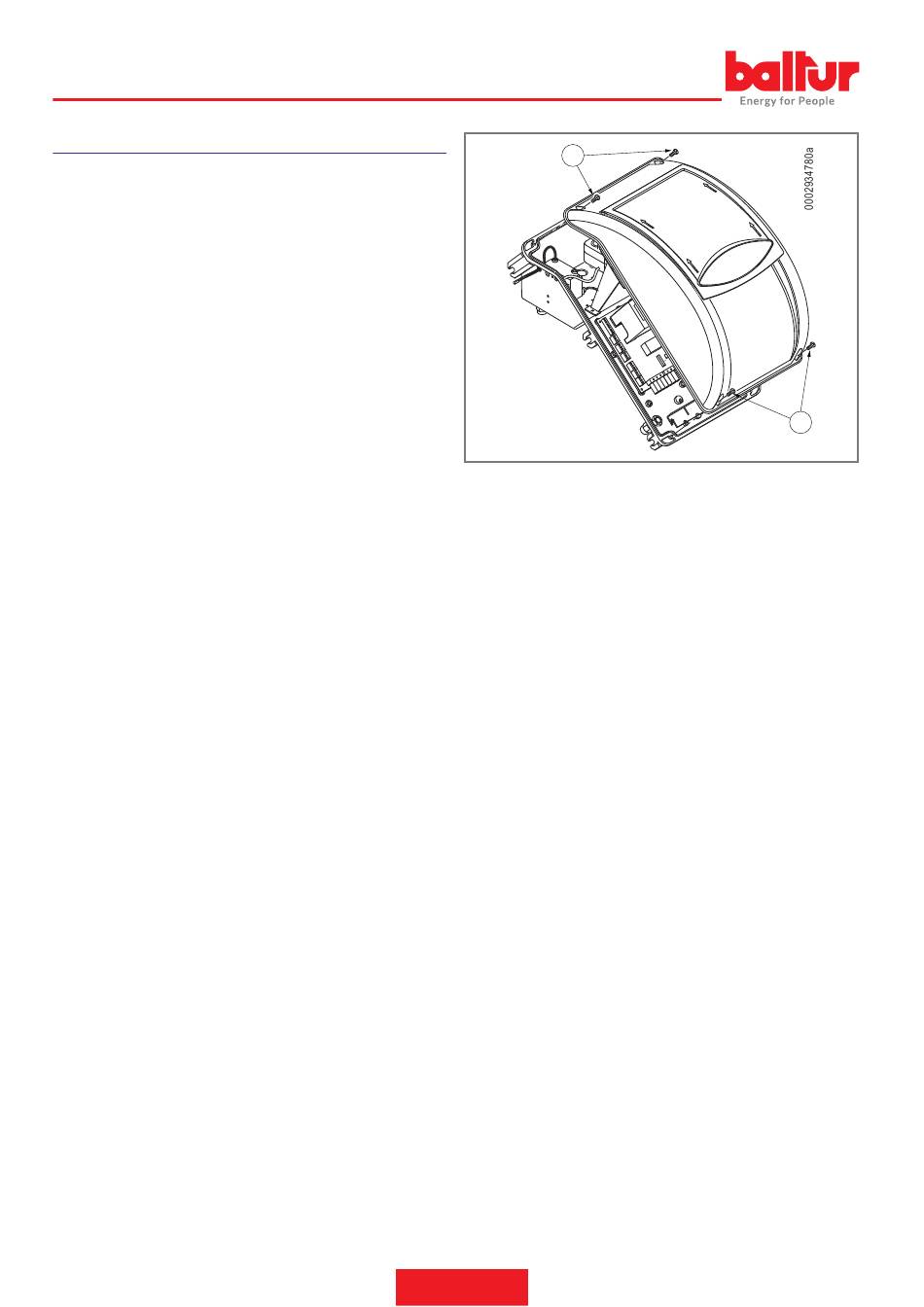

• Quitar la tapa desatornillando los tornillos (1), sin quitar la porte-
zuela transparente. De esta forma es posible acceder al cuadro
eléctrico del quemador.
• Desenroscar los tornillos (2) y, después de haber quitado la placa
prensacables (3), hacer pasar a través del agujero la clavija
de siete polos, la eventual clavija de cuatro polos y el cable de
mando de modulación si está previsto. Conectar los cables de
alimentación (4) al telerruptor, fijar el cable de tierra (5) y apretar
el relativo sujetacables.
• Volver a colocar la placa aprieta-cables. Girar el excéntrico (6) de
forma tal que la placa ejerce una adecuada presión en los cables,
luego apretar los tornillos que fijan la placa. Por último, conectar
las clavijas y el cable de mando de modulación previsto.
