Esquema Instalaciòn Electrica Bu1500 - Isoplam L010001 Manual De Uso Y Mantenimiento

POSITION DENOMINACIÓN
COMPONENTES
1 Disyuntor 8A
2 Interruptor marcha 16A
4 Filtro de red
5 Rectificador
6 Devanado motor
7 Sonda térmica
8 Led alarma térmica
9 Motor 230V 50Hz
10 Clavija 16A

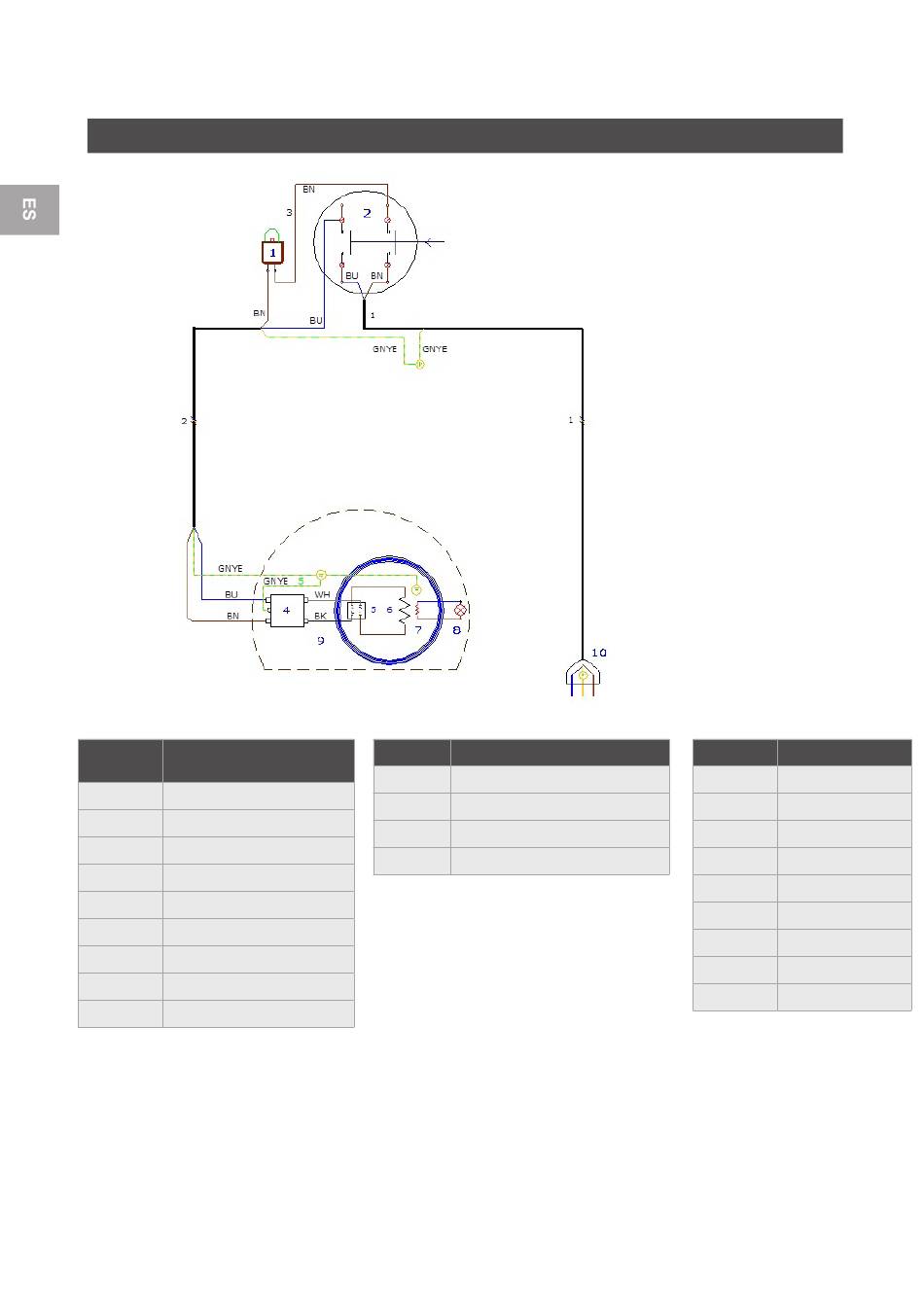

ESQUEMA INSTALACIÓN ELÉCTRICA BU1500
POSITION
1
2
3
5
COMPONENT NAMES
Cable 3x1,5x15 metros
Cable 3x1,5x1600 -2-
Cable marrón 1,5x150 -3-
Cable amarillo/verde 1,5x140 -5-
44
ABRR CABLE
BK Negro
BU Azul
BN Marrón
RD Rojo
WH Blanco
GY Gris
GNYE Amarillo Verde
GN Verde
YE Amarillo
