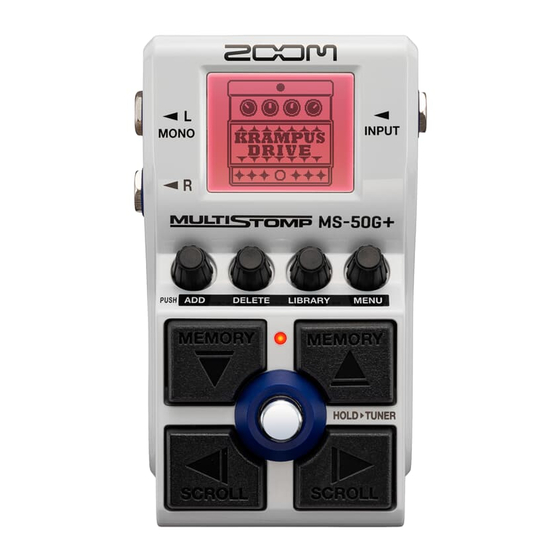

Zoom MS-50G+ MULTISTOMP Manual De Instrucciones

Ocultar thumbs Ver también para MS-50G+ MULTISTOMP:

Guia de inicio rapido (12 páginas)

página de 68

/ 68
Marcadores

Enlaces rápidos

Descargar este manual

Manual de instrucciones

Lea las precauciones de uso y seguridad antes de utilizar esta unidad.

Queda prohibida la copia o reproducción de este documento,

tanto completa como parcial, sin el correspondiente permiso.

Los nombres de productos, marcas registradas y empresas que aparecen en este documento pertenecen a sus

respectivos propietarios. Todas las marcas comerciales y registradas que aparecen en este documento se usan solo

con ﬁnes identiﬁcativos y no suponen ninguna infracción sobre los derechos de autor de sus respectivos propietarios.

No es posible una visualización correcta en dispositivos con pantallas de escala de grises.

Resumen de contenidos para Zoom MS-50G+ MULTISTOMP

Página 1 Manual de instrucciones Lea las precauciones de uso y seguridad antes de utilizar esta unidad. ©2023 ZOOM CORPORATION Queda prohibida la copia o reproducción de este documento, tanto completa como parcial, sin el correspondiente permiso. Los nombres de productos, marcas registradas y empresas que aparecen en este documento pertenecen a sus respectivos propietarios.
Página 2 Notas acerca de este manual de instrucciones Puede que vuelva a necesitar este manual en el futuro. Consérvelo siempre en un lugar seguro a la vez que accesible. El contenido de este documento y las especiﬁcaciones de este aparato pueden ser modiﬁcadas sin previo aviso.
Página 3 Términos utilizados en este manual Memoria de patch Las memorias de patch almacenan efectos junto son su estado de activación/desactivación y los valores de ajuste de los parámetros, lo que permite recuperarlos fácilmente. Los efectos son almacenados y cargados en unidades de memorias de patch. Cada memoria de patch puede contener hasta 6 efectos y pueden ser almacenadas hasta 100 memorias de patch.
Página 4 Índice Notas acerca de este manual de instrucciones..................... 2 Términos utilizados en este manual........................3 Resumen del MS-50G+..............................6 Flujo de señal................................6 Estructura de la memoria de patch......................... 7 Función de las partes..............................8 Panel superior................................8 Panel trasero................................9 Resumen de las pantallas operativas........................
Página 5 Ajuste del nivel de salida global..........................55 Ajuste de la función AUTO SAVE..........................56 Ajuste del sonido en la pantalla LIBRARY......................57 Ajuste del tipo de pilas usadas..........................58 Ajuste del brillo de la retroiluminación......................... 59 Ajuste del contraste de la pantalla........................60 Ajuste del modo ECO..............................61 Gestión del ﬁrmware..............................
Página 6 Resumen del MS-50G+ Flujo de señal ❶ Memoria de patch El sonido de entrada de guitarra pasa a través de los efectos en orden. (→ Ajuste de los parámetros de efecto) ❷ Aﬁnador Utilícelo para aﬁnar la guitarra conectada. (→ Uso del aﬁnador) ❸...
Página 7 Estructura de la memoria de patch Memorias de patch Estas memorias almacenan los efectos utilizados, su orden, los estados de activación/desactivación y los ajustes de los parámetros. Los efectos son almacenados y cargados en unidades de memorias de patch. Puede almacenar hasta 100 de estas memorias. En el MS-50G+ puede combinar libremente hasta 6 efectos.
Página 8 Función de las partes Panel superior ❶ Pantalla Le muestra información, incluyendo el nombre del efecto seleccionado junto con el valor de sus parámetros. ❷ Tomas de salida Conecte aquí un ampliﬁcador u otro efecto. Utilice MONO para conexiones mono. ❸...
Página 9 Panel trasero ❶ Puerto USB (Tipo C) Conéctelo a un ordenador, iPhone o iPad. Admite la alimentación por bus USB. ❷ Conector del adaptador de corriente de 9 V Conecte aquí un adaptador especíﬁco (ZOOM AD-16).
Página 10 Resumen de las pantallas operativas El MS-50G+ es controlado a través de sus botones y mandos mientras controlamos las indicaciones en la pantalla. En esta sección le explicaremos esas pantallas. Pantalla inicial Aparece cuando enciende la unidad. En ella aparecerán los efectos de la memoria de patch seleccionada. Puede editar la memoria de patch y puede activar y desactivar sus efectos.
Página 11 Pantalla LIBRARY Puede cambiar los efectos de las memorias de patch. ❶ Efecto seleccionado El efecto seleccionado aparece con un tamaño más grande en el centro. El color de fondo cambiará de acuerdo a la categoría del efecto elegido. ❷ Listado de efectos Los efectos de la misma categoría están ordenados verticalmente.
Página 12 Pantalla MENU Le permite realizar diversos ajustes del MS-50G+. ❶ Elemento de ajuste seleccionado El elemento de ajuste seleccionado aparece con un tamaño más grande en el centro. ❷ Elementos de ajuste Los elementos de ajuste son visualizados con iconos. Gire para elegirlos.
Página 13 Gire para visualizar el icono del elemento de ajuste deseado. Consulte las secciones de referencia correspondientes para más detalles sobre cada ajuste. Cambio del tempo. (→ Cambio del orden de los efectos. (→ Cambio del tempo) Cambio del orden de los efectos) Cambio del nombre de la memoria Restauración de memoria de patch...
Página 14 Pulse Esto hace que aparezca la pantalla de ajustes seleccionada. En este ejemplo puede ver seleccionada la pantalla “AUTO SAVE”). Gire para elegir un ajuste. El ajuste seleccionado quedará resaltado (video inverso). Pulse Esto conﬁrma el ajuste. AVISO Cuando esté activa una pantalla de ajuste, pulse para volver a la Pantalla inicial Pantalla...
Página 15 Guitarra ❷ Ampliﬁcador de guitarra ❸ Adaptador de corriente (ZOOM AD-16) ❹ Ordenador (Mac/Windows), iPhone/iPad o batería portátil Conéctelo con un cable USB (Tipo-C). Esto le sirve para actualizar el ﬁrmware, usar la app Handy Guitar Lab for MS-50G+ o dar corriente a la unidad con una batería portátil.
Página 16 Encendido/apagado Encendido Reduzca al mínimo el volumen del ampliﬁcador. NOTA Para evitar ruidos y problemas, conecte un ampliﬁcador de guitarra antes de encender la unidad. Alimentación ■ Uso de pilas Abra la tapa del panel inferior e instale las pilas en el compartimiento para pilas. NOTA •...
Página 17 ■ Uso de un adaptador de CA Utilice un adaptador de corriente ZOOM AD-16, especíﬁco para esta unidad. En cuanto conecte el adaptador de corriente, el MS-50G+ se encenderá. Conecte un cable a la toma INPUT. Cuando utilice pilas como fuente de alimentación, la conexión de un cable a la toma INPUT hará que la unidad se encienda.
Página 18 Ajuste de efectos Puede editar las memorias de patch, incluyendo la sustitución de efectos y el ajuste de sus parámetros. Almacenamiento de cambios • Cuando esté activada la función AUTO SAVE, los cambios en las memorias de patch serán almacenados automáticamente.
Página 19 para elegir el efecto que quiera activar/desactivar. En la pantalla aparece un efecto de la memoria de patch. Pulse para activar o desactivar el efecto. El indicador On/Oﬀ se ilumina cuando el efecto está activo. Cuando el efecto está desactivado, el indicador On/Oﬀ está apagado y el icono del efecto aparece atenuado en la pantalla.
Página 20 Cambio de efectos Puede sustituir los efectos de una memoria de patch por otros efectos como quiera. en la Pantalla inicial para elegir la memoria de patch que contenga un efecto que quiera sustituir (→ Cambio de memorias de patch). para elegir el patch que quiera sustituir.
Página 21 Pulse Esto sustituirá el efecto elegido y hará que vuelva a aparecer la Pantalla inicial. NOTA • Si ha eliminado un efecto usando la aplicación Handy Guitar Lab for MS-50G+, aparecerá y será desactivado. • Sólo puede elegir un efecto en la categoría PREAMP, un LINE SELECTOR y un módulo BPM para cada memoria de patch.
Página 22 Ajuste de los parámetros de efecto Puede ajustar los efectos individuales usados en las memorias de patch. en la Pantalla inicial para elegir una memoria de patch que contenga un efecto que quiera modiﬁcar (→ Cambio de memorias de patch). para elegir el efecto cuyos parámetros quiera ajustar.
Página 23 Gire para ajustar un parámetro de efecto. Pulse para volver a la pantalla original. Cuando los parámetros estén distribuidos en varias páginas, aparecerá en la parte inferior de la pantalla. para visualizar los parámetros a ajustar. AVISO Ajuste el tiempo, la velocidad y otros parámetros de efectos a notas musicales para sincronizarlos con el tempo.
Página 24 Adición de efectos Puede añadir efectos a las memorias de patch. Puede combinar libremente hasta 6 efectos en el MS-50G+. en la Pantalla inicial para elegir la memoria de patch en la que quiera añadir un efecto (→ Cambio de memorias de patch).
Página 25 Gire para elegir si quiere añadirlo a la izquierda o a la derecha y pulse Esto hará que aparezca la Pantalla LIBRARY en la que aparecerán todos los efectos. Elija el efecto que quiera añadir. (→ Cambio de efectos) Para cancelar el proceso de adición de un efecto, gire en la pantalla ADD EFFECT y elija “CANCEL”.
Página 26 Eliminación de efectos Puede eliminar efectos de las memorias de patch. en la Pantalla inicial para elegir la memoria de patch que contenga el efecto que quiera eliminar (→ Cambio de memorias de patch). para elegir el efecto que quiera eliminar. Pulse Esto hará...
Página 27 Para cancelar el borrado de efectos, gire para elegir “CANCEL” y pulse AVISO Si elimina el único efecto de la memoria de patch, aparecerá la pantalla SELECT EFFECT. Pulse y elija un efecto. (→ Cambio de efectos)
Página 28 Cambio del orden de los efectos Puede cambiar el orden de los efectos de una memoria de patch como más le interese. en la Pantalla inicial para elegir la memoria de patch cuyos efectos quiera reordenar (→ Cambio de memorias de patch).
Página 29 Gire para desplazar el efecto a la posición deseada. Pulse Esto conﬁrmará el nuevo orden y hará que vuelva a aparecer la Pantalla inicial.
Página 30 Pulsación rítmica para cambiar el tempo. El BPM, que es valor usado, por ejemplo, para la sincronización del tempo del tiempo de retardo, puede ser ajustado de forma independiente para cada memoria de patch. para elegir la memoria de patch cuyo tempo quiera cambiar (→ en la Pantalla inicial Cambio de memorias de...
Página 31 Si añade un módulo BPM a una memoria de patch, podrá usar ese módulo para cambiar el tempo de la memoria de patch. AVISO • El rango de ajuste del tempo es de 40 a 250 ♩ (bpm). • Gire para que aparezca la pantalla de ajuste de tempo donde podrá...
Página 32 Cambio del tempo Puede cambiar el tempo desde el MENU. para elegir la memoria de patch cuyo tempo quiera cambiar (→ en la Pantalla inicial Cambio de memorias de patch). Pulse para acceder a la Pantalla MENU. Gire para elegir “BPM” y pulse Esto hará...
Página 33 Pulse Volverá a aparecer la Pantalla inicial AVISO El tempo ajustado aquí está enlazado con el tempo ajustado en el módulo BPM de la memoria del patch y será utilizado por todos sus efectos.
Página 34 Cambio de memorias de patch El MS-50G+ gestiona los efectos en memorias de patch. Una memoria de patch puede contener hasta 6 efectos y almacena sus estados de activación/desactivación y ajustes de parámetros. en la Pantalla inicial para elegir una memoria de patch. Cuando haya seleccionado una memoria de patch, en pantalla aparecerá...
Página 35 Uso de la función de preselección El MS-50G+ tiene una función de preselección. Con PRESELECT activo (ON), cuando utilice para cambiar memorias de patch, el cambio no se producirá de inmediato. El pulsar posteriormente ﬁnalizará el cambio de memoria de patch. Esto le permitirá...
Página 36 Gire para cambiar el valor a ON/OFF. Ajuste Explicación Esto activa la función PRESELECT. Esto desactiva la función PRESELECT. Pulse Esto conﬁrma el ajuste. Pulse Volverá a aparecer la Pantalla inicial...
Página 37 Selección de memorias de patch con PRESELECT activado en la Pantalla inicial para hacer que quede en pantalla la siguiente memoria de patch que vaya a ser seleccionada. Ejemplo: Selección de la memoria de patch 008 mientras toca con 001 El indicador de encendido/apagado parpadeará.
Página 38 Gestión de memorias de patch Cambio de nombre de memorias de patch en la Pantalla inicial para elegir la memoria de patch cuyo nombre quiera cambiar (→ Cambio de memorias de patch). Pulse para acceder a la Pantalla MENU. Gire para elegir “PATCH NAME”...
Página 39 Gire para mover el cursor. Gire para insertar un carácter. • Pulse para eliminar el carácter situado antes del cursor. • Mantenga pulsado para eliminar todos los caracteres. Pulse Esto conﬁrma el nombre y hace que vuelva a aparecer la Pantalla inicial.
Página 40 Copia y almacenamiento de memorias de patch Por defecto, la función AUTO SAVE está activada. Cuando esta función esté en OFF, cualquier cambio, incluyendo los ajustes de efectos, así como el ajuste de volumen, no será almacenado automáticamente. En ese caso, almacene los cambios manualmente. Las memorias de patch también pueden ser almacenadas (copiadas) en otras ubicaciones.
Página 41 Si AUTO SAVE está en OFF, (→ Ajuste de la función AUTO SAVE), aparecerá “SAVE PATCH” en lugar de “COPY PATCH”. En este caso, elija “SAVE PATCH”. Gire para elegir la memoria del patch en la que serán copiados o almacenados los datos y pulse Las memorias de patch etiquetadas como “Empty”...
Página 42 Borrado de memorias de patch Puede eliminar las memorias de patch que ya no necesite. en la pantalla inicial para elegir la memoria de patch que quiera eliminar (→ Cambio de memorias de patch). Pulse para acceder a la Pantalla MENU.
Página 43 Gire para elegir “EXECUTE” y pulsar El contenido de la memorias de patch eliminadas será borrado y aparecerán a partir de entonces como “Empty”. Para cancelar el borrado, gire para elegir “CANCEL” y pulse...
Página 44 Creación de memorias de patch Puede crear nuevas memorias de patch. Pulse para acceder a la Pantalla MENU. Gire para elegir “NEW PATCH” y pulse Esto hará que aparezca la pantalla NEW PATCH. Gire para elegir dónde crear el patch y pulse Las memorias de patch etiquetadas como “Empty”...
Página 45 Pulse Esto creará una nueva memoria de patch y hará que aparezca la pantalla SELECT EFFECT. Siga las instrucciones de “Cambio de efectos” para asignar efectos y editar la memoria de patch. Para cancelar el proceso de creación, gire para elegir “CANCEL” y pulse NOTA Puede almacenar hasta 100 memorias de patch.
Página 46 Restauración de memorias de patch a sus ajustes originales Después de modiﬁcar una memoria de patch, puede restaurarla al estado justo posterior a su selección o a los valores de fábrica. Pulse para acceder a la Pantalla MENU. Gire para elegir “REVERT PATCH” y pulse Esto hará...
Página 47 Pulse Esto restaura la memoria de patch al estado elegido en el paso 4 y hace que vuelva a aparecer la Pantalla inicial. Para cancelar esta operación, gire para elegir “CANCEL” y pulse...
Página 48 Uso del aﬁnador Activación del aﬁnador Active el aﬁnador para utilizar el MS-50G+ para aﬁnar una guitarra. NOTA No podrá usar el aﬁnador cuando el efecto elegido tenga asignada una función especial, por ejemplo, efectos que solo se activen mientras mantenga pulsado el pedal. Mantenga pulsado Esto activará...
Página 49 Cambio de los ajustes del aﬁnador Puede cambiar el tono standard utilizado por el aﬁnador, así como el tipo de aﬁnador. También es posible usar una aﬁnación de tipo ﬂat. Ajuste del método de salida Gire para ajustar el método de salida. Ajuste Explicación BYPASS...
Página 50 Cambio del tono standard del aﬁnador Gire para cambiar el tono standard. AVISO El rango de ajuste es 430–450 Hz para el La (A) central.
Página 51 Ajuste del tipo de aﬁnador Gire para elegir el tipo de aﬁnador Ajuste Explicación CHROMATIC La desaﬁnación del tono es mostrada de acuerdo a la nota más próxima (en semitonos). Otros tipos de sintonizadores De acuerdo al tipo elegido, será mostrado el número de cuerda más próxima, así...
Página 52 Uso de aﬁnaciones de tipo ﬂat (bemolado) Puede aﬁnar todas las cuerdas en estilo ﬂat (bemolado) desde la aﬁnación normal en 1 (♭1), 2 (♭2) o 3 (♭3) semitonos. Gire para cambiar la aﬁnación bemolada. NOTA No puede usar la aﬁnación de tipo ﬂat si el tipo de aﬁnador es CHROMATIC.
Página 53 Uso del MS-50G+ desde un iPhone/iPad Puede controlar el MS-50G+ desde un iPhone/iPad a través de la app Handy Guitar Lab for MS-50G+ para iOS/iPadOS. NOTA La aplicación Handy Guitar Lab for MS-50G+ debe estar instalada previamente en el iPhone/iPad. Puede descargar la app Handy Guitar Lab for MS-50G+ desde el App Store.
Página 54 NOTA • Utilice un cable USB (Tipo C) que admita la transferencia de datos. Cuando el MS-50G+ esté conectado aparecerá la siguiente pantalla. Si ha utilizado un cable que no admite transferencia de datos aparecerá esta otra pantalla. En ese caso, sustituya el cable por uno que admita la transferencia de datos.
Página 55 Ajustes de la unidad Ajuste del nivel de salida global Puede ajustar el volumen de salida del MS-50G+. Reduzca el volumen si el sonido distorsiona. Elija “OUTPUT VOLUME” en la Pantalla MENU. Gire para ajustar el volumen. El valor de ajuste aparecerá en la pantalla. Pulse Esto conﬁrma el ajuste.
Página 56 Ajuste de la función AUTO SAVE Cuando la función AUTO SAVE esté activada (ON), las memorias de patch serán almacenadas automáticamente en cuanto modiﬁque su contenido. Elija “AUTO SAVE” en la Pantalla MENU. Gire para activarla/desactivarla. Ajuste Explicación Esto activa la función AUTO SAVE. Esto desactiva la función AUTO SAVE.
Página 57 Ajuste del sonido en la pantalla LIBRARY Puede cambiar el sonido que quiera probar en la Pantalla LIBRARY Elija “LIBRARY SOUND” en la Pantalla MENU. Gire para cambiar el ajuste. Ajuste Explicación SINGLE EFFECT SOUND Esto le permite probar sólo el sonido del efecto elegido. PATCH MEMORY SOUND Esto le permite probar el sonido de toda la memorias de patch.
Página 58 Ajuste del tipo de pilas usadas Ajuste correctamente el tipo de pilas usadas para que la cantidad de carga restante de las pilas sea visualizada con precisión. Elija “BATTERY TYPE” en la Pantalla MENU. Gire para ajustar el tipo de pilas utilizadas. Ajuste Explicación ALKALINE...
Página 59 Ajuste del brillo de la retroiluminación Puede ajustar el brillo de la retroiluminación Elija el ajuste “NORMAL” para alargar la duración de la pila. Elija “BACKLIGHT” en la Pantalla MENU. Gire para ajustar el brillo de la retroiluminación. Ajuste Explicación NORMAL Este es un brillo normal.
Página 60 Ajuste del contraste de la pantalla Puede ajustar el contraste de la pantalla. Elija “CONTRAST” en la Pantalla MENU. Gire para ajustar el contraste de la pantalla. El valor de ajuste aparece en la pantalla. Pulse Esto conﬁrma el ajuste. Pulse Volverá...
Página 61 Ajuste del modo ECO Puede usar esta función para hacer que la unidad se apague automáticamente si no la utiliza durante 10 horas. Elija “ECO MODE” en la Pantalla MENU. Gire para activarla/desactivarla. Ajuste Explicación La unidad se apagará automáticamente si no la utiliza durante 10 horas.
Página 62 ❷ Versión de preset ❸ Versión de BOOT Pulse Volverá a aparecer la Pantalla inicial Actualización Puede actualizar el ﬁrmware del MS-50G+ a la última versión. Puede descargar la última versión disponible del ﬁrmware desde la web de ZOOM (zoomcorp.com).
Página 63 Restauración de los valores de fábrica Puede restaurar la unidad a los valores de fábrica. Elija “FACTORY RESET” en la Pantalla MENU. Gire para elegir “YES”. Pulse Se ejecutará el proceso de restauración, recuperándose los valores por defecto. NOTA La restauración sobregrabará todos los ajustes a los valores de fábrica, incluyendo las memorias de patch. Asegúrese de que es lo que quiere hacer realmente antes de utilizar esta función.
Página 64 Consulta de la última información disponible del MS-50G+ En la pantalla puede ser visualizado un código 2D de ayuda relacionada con el MS-50G+. Elija “HELP” en la Pantalla MENU. Utilice un smartphone o una tablet, por ejemplo, para leer el código 2D que aparece en la pantalla HELP.
Página 65 Hay mucho ruido • Conﬁrme que la causa no sea un cable de instrumento. • Utilice un adaptador de corriente ZOOM original. (→ Conexiones) Las pilas se descargan rápidamente El realizar los siguientes ajustes podría aumentar la duración de las pilas.
Página 66 Ruido de fondo (ruido –100 dBu residual) Alimentación Adaptador de corriente: 9 V DC 500 mA polo central negativo (ZOOM AD-16) 2 pilas AA (alcalinas, de litio o NiMH recargables) Tiempos estimados de • Estos valores son Pilas alcalinas: aproximadamente 7 horas funcionamiento a pilas aproximados.
Página 67 Peso 353 g (sin incluir pilas) 400 g (incluyendo pilas) Nota: 0 dBu = 0.775 V...
Página 68 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4971-01...
