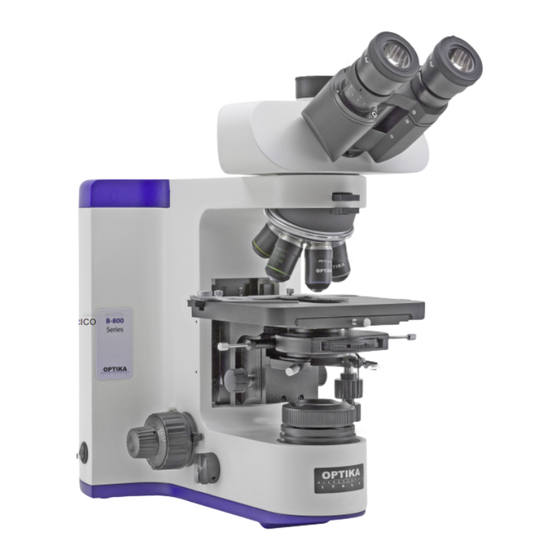

- Página 1 Serie B-800 MANUAL DEL USUARIO Modelo B-800BF B-800PH Versión: Fecha: 03, 08, 2015...
- Página 2 Contenido Advertencia Símbolos Información de seguridad Utilización Lista de accesorios y repuestos Vista en general Desembalaje Montaje Trabajar con el microscopio Mantenimiento Problemas y soluciones Eliminación de residuos Página 30...
- Página 3 Advertencia Este microscopio es un instrumento científico de precisión diseñado para durar muchos años con un mínimo mantenimiento. Construido siguiéndo los estándares ópticos y mecánicos de alta calidad y para soportar su uso diario. Recomendamos leer este manual que contiene informaciones sobre seguridad y mantenimiento, y es accesible a los usuarios de los instrumentos.
- Página 4 Contenido CÓDIGO DESCRIPTION M-1004.N Ocular telescópico para centrar los anillos de contraste de fases, 30mm de diámetro M-005 Preparación micrométrica, 26x76mm, rango 1mm, div. 0,01mm M-613 Juego de polarización (solo filtros) M-615 Filtro Lambda para juego de polarización M-617.1N Juego de contraste de fases, objetivo PLAN IOS 40x M-977 Filtro verde, 45mm de diámetro M-690...
- Página 5 Vista general OCULAR ANILLO DE AJUSTE DIÓPTRICO TUBO TRINOCULAR REVOLVER OBJETIVO PLATINA MANDO DE ENFOQUE MACRO Y MICROMÉTRICO MANDOS PARA CENTRAR EL CONDENSADOR BOTON DE ENCENDIDO/ APERTURA APAGADO DIAFRAGMA DIAFRAGMA DE CAMPO MANDO ENFOQUE MICROMÉTRICO MANDO DE PARADA DE ENFOQUE MANDO AJUSTE ILUMINACIÓN Página 33...
- Página 6 Desembalaje El microscopio está guardado en una caja de porexpan. Retirar la cinta adhesiva alrededor de la caja y levan- tar la tapa superior. Tener cuidado al levantar la tapa ya que algunos accesorios ópticos (objetivos y oculares) podrían caerse y dañarse. Con las dos manos (una alrededor del estativo y otra debajo la base), levantar el microscopio y ponerlo sobre una mesa estable.
- Página 7 Insertar ambos oculares en los tubos porta ocular del cabezal (Fig.2). Fig.2 Colocar el condensador bajo la platina: insertar en dicha posición hasta que quede bien ubicado en su soporte. (bajo el condensador hay una DESPUÉS DE INSERTAR EL tuerca que debe entrar de CONDENSADOR, FIJARLO lleno en la guía del condensa- CON ESTE TORNILLO.
- Página 8 Insertar el cable de corriente a la parte trasera del microsco- pio (Fig.6). Fig.6 Trabajar con el microscopio Ajustar el LED Para activar la luz transmitida, enchufar el transformador a la corriente y encender el interruptor principal al lado del microscopio. BOTÓN Ajustar la intensidad de luz hasta que sea PRINCIPAL...
- Página 9 Ajustar la distancia interpupilar Sujetar con ambas manos los tubos porta oculares y mover hacia arriba o hacia abajo hasta conseguir ver una sola imagen circular. (Fig.9) Fig.9 Colocar la muestra sobre la platina Fijar la muestra con la pinza del carro mecánico de la pla- tina porta preparados.
- Página 10 Ajuste dióptrico Para conseguir una imagen más clara y concisa, gire el mando de enfoque mi- crométrico. Observando con el ojo derecho primero puede girar el anillo de ajuste de dioptrías que hay en el tubo porta-ocular. Haga el mismo proceso observando con el ojo izquierdo.(Fig.13) NOTE: Para una óptima...
- Página 11 Mantenimiento Recomendaciones de uso del microscopio Se aconseja utilizar éste microscopio en un ambiente limpio y seco. La temperatura recomendada de trabajo es de 5-40º C y la humedad relativa máxima es de 75% (sin conden- sación). Si es necesario utilizar un deshumidificador. A tener en cuenta durante la utilización del microscopio y después de ser utilizado •...
- Página 12 Problemas y soluciones Revisar la tabla inferior para encontrar soluciones a posibles problemas con el microscopio. PROBLEMA CAUSA SOLUCIÓN 1. Sistema óptico No se enciende el LED No está conectado el cable de cor- ri- Conectar el cable de corriente ente El LED funciona pero la Los diafragmas de apertura iris y de...
- Página 13 PROBLEMA CAUSA SOLUCIÓN Un lado de la imagen es bo- El objetivo no está correctamente en el Asegurarse de que el revólver encaje cor- rroso centro del eje de iluminación rectamente El revólver portaobjetivos no está correc- Comprobar que el revolver esta insertado tamente montado totalmente en lugar correcto La platina no está...
- Página 14 Eliminación de residuos En conformidad con el Art. 13 del D.L. de 25 julio 2005 n°151. Actuación de las Directivas 2002/95/CE, 2002/96/ CE y 2003/108/CE, relativas a la reducción del uso de sustancias peligrosas en la instrumentación eléctrica y electrónica y a la eliminación de residuos. El símbolo del contenedor que se muestra en la instrumentación o en su embalaje indica que el producto cuando alcanzará...
