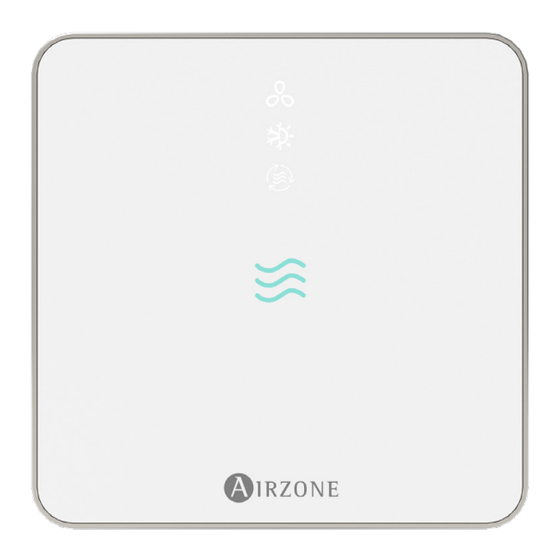

Manuales relacionados para Airzone AirQ Sensor AZX6AIQSNSB
Resumen de contenidos para Airzone AirQ Sensor AZX6AIQSNSB
- Página 1 Quick guide AirQ Sensor...
- Página 2 > Ionization _____________________________________________________________________________ 7 > IAQ Priority (only if AirQ Box is available) _____________________________________ 7 ADVANCED CONFIGURATION _____________________________________________________________________ 8 > Airzone Cloud _____________________________________________________________________________ 8 > Information __________________________________________________________________________ 8 > Settings _______________________________________________________________________________ 9 > Default values of each variable __________________________________________________ 10...
- Página 3 TVOC. • Controlled mechanical ventilation management via a 0-10 V signal or remote on/off. • Autonomous operation or in conjunction with Aidoo Pro and the Airzone Cloud app (Android/iOS) For more information about our products, visit airzonecontrol.com DEVICE ELEMENTS...
- Página 4 The AirQ Sensor device has three outputs to control external ventilation devices that will act according to the measurements made by the AirQ Sensor and its configuration. The types of control offered are: • Ventilation via 0-10 V • Airzone motorized damper • On/Off Relay 0-10 V Damper On/Off Relay Connection with Aidoo Pro Direct Expansion The device requires connection to an Aidoo Pro device in order to function correctly.
- Página 5 Assembly To install the device, follow the steps below: Position and screw the base of the device to the embedded box. Fit the top of the AirQ Sensor device into the protruding rib on the base and rotate until the device is fully secured by the magnets.
- Página 6 Ventilation The CO and TVOC measurements made by the AirQ Sensor will activate all the device's ventilation control outputs (0-10 V ext. ventilation, Airzone damper and AirQ Sensor relay outputs), depending on its configuration: • Auto. (By default) Ventilation will be activated when the CO or TVOC measurement status falls within the ranges defined as Medium or Low.
- Página 7 Ionization The PM or PM measurements made by the AirQ Sensor may activate ionization, and therefore air conditioning, depending on its configuration: • Auto. (By default) Ionization and air conditioning may be activated when the PM or PM measurement status falls within the ranges defined as Medium or Low. •...
- Página 8 To access the advanced perform advanced configuration, follow the configuration of the device, steps described download the Airzone Cloud Airzone Cloud support app. section. AIRZONE CLOUD Select the site your Aidoo Pro Direct Expansion belongs to in the Airtools menu and choose the Aidoo device to be configured.
- Página 9 Settings Controlled mechanical ventilation. (Activated by default) Allows you to enable or disable ventilation activation. If it is enabled, the ventilation settings will appear in the user zone view. The following parameters can also be configured from Airtools: • Steady ventilation. (Deactivated by default) Allows you to enable steady ventilation regardless of the CO or TVOC measurement status where the 0-10 V output of the AirQ Sensor will remain active at V...
- Página 11 > Ionización ____________________________________________________________________________ 16 > Prioridad CAI (solo si dispone de AirQ Box) ___________________________________ 16 CONFIGURACIÓN AVANZADA _____________________________________________________________________ 17 > Airzone Cloud _____________________________________________________________________________ 17 > Información __________________________________________________________________________ 17 > Ajustes ________________________________________________________________________________ 18 > Valores por defecto de cada variable ___________________________________________ 19...
- Página 12 • Gestión de ventilación mecánica controlada a través de señal 0-10 V u on/off remoto. • Funcionamiento autónomo o en conjunto con Aidoo Pro y la app Airzone Cloud (Android/ iOS) Para obtener más información de nuestros productos, remítase a airzonecontrol.com ELEMENTOS DEL DISPOSITIVO Ventilación activa...
- Página 13 AirQ Sensor y su configuración. Los tipos de control que se ofrecen son: • Ventilación mediante 0-10 V • Compuerta motorizada Airzone • Relé On/Off 0-10 V Damper On/Off Relay Conexión con Aidoo Pro Expansión directa...
- Página 14 Montaje Para realizar la instalación del dispositivo, siga los siguientes pasos: Coloque y atornille la base del dispositivo en la caja empotrada. Encaje la parte superior del dispositivo AirQ Sensor en el nervio saliente de la base y complete el giro hasta que el dispositivo quede completamente fijado mediante los imanes. Si lo desea, puede fijar el dispositivo mediante un pequeño tornillo antirrobo situado en la parte inferior.
- Página 15 Ventilación Las medidas realizadas por el AirQ Sensor de CO y TVOC activarán todas las salidas de control de la ventilación del dispositivo (salidas de Ventilación ext. 0-10 V, Compuerta Airzone y Relé del AirQ Sensor), según su configuración: • Auto. (Por defecto) La ventilación se activará cuando el estado de la medida de CO o TVOC esté...
- Página 16 Ionización Las medidas realizadas por el AirQ Sensor de PM o PM podrán activar la ionización, y por tanto la climatización, según su configuración: • Auto. (Por defecto) La ionización y climatización se podrán activar cuando el estado de la medida de PM o PM esté...
- Página 17 Airzone la sección de soporte de Cloud. Airzone Cloud. AIRZONE CLOUD Seleccione el sitio al que pertenece su Aidoo Pro Expansión directa en el menú de Airtools y acceda al dispositivo Aidoo al que va a realizar la configuración. Información Muestra la información del dispositivo Aidoo al que está...
- Página 18 Ajustes Ventilación mecánica controlada. (Por defecto activado) Permite habilitar o deshabilitar la activación de la ventilación. Si está habilitado aparecerá la configuración de la ventilación en la vista de zona del usuario. Además, permitirá configurar los siguientes parámetros desde Airtools: •...
- Página 20 > Ionisation _____________________________________________________________________________ 25 > Priorité QAI (uniquement si vous disposez du système AirQ Box) _______ 25 CONFIGURATION AVANCÉE _______________________________________________________________________ 26 > Airzone Cloud _____________________________________________________________________________ 26 > Informations _________________________________________________________________________ 26 > Configuration ________________________________________________________________________ 27 > Valeurs par défaut de chaque variable _________________________________________ 28...
- Página 21 Gestion de la ventilation mécanique contrôlée grâce à un signal de 0-10 V ou On/Off à distance. • Fonctionnement autonome ou avec Aidoo Pro et l’application Airzone Cloud (Android/iOS) Pour obtenir plus d’informations sur nos produits, consultez airzonecontrol.com ÉLÉMENTS DU DISPOSITIF...
- Página 22 AirQ Sensor et de sa configuration. Les différents types de contrôles proposés sont : • Ventilation de 0-10 V • Registre motorisé Airzone • Relais On/Off 0-10 V Damper On/Off Relay Connexion à...
- Página 23 Montage Pour installer le système, veuillez suivre les étapes ci-après : placez et vissez la base du dispositif au boîtier encastré ; emboîtez la partie supérieure du dispositif AirQ Sensor dans la nervure saillante de la base et faites-la tourner jusqu’à ce que le système soit parfaitement fixé par les aimants. Si vous le souhaitez, vous pouvez immobiliser le dispositif avec une petite vis antivol située dans la partie inférieure.
- Página 24 Les mesures de CO et du TVOC effectuées par le capteur AirQ Sensor activent tous les sorties de contrôle de la ventilation du système (sortie de ventilation ext. 0-10 V, registre Airzone et relais d’AirQ Sensor), en fonction de leur configuration : •...
- Página 25 Ionisation Les mesures des PM ou des PM effectuées par le système AirQ Sensor activent l’ionisation et par conséquent le chauffage et refroidissement, en fonction de la configuration : • Auto. (Par défaut) L’ionisation et le chauffage et refroidissement peuvent être activée lorsque l’état de la mesure des PM ou des PM se situe dans les plages Moyenne ou...
- Página 26 étapes décrites dispositif, téléchargez dans la section Assistance l’application Airzone Cloud. d’Airzone Cloud. AIRZONE CLOUD Sélectionnez l’installation à laquelle appartient votre Aidoo Pro à détente directe dans le menu Airtools et accédez au dispositif Aidoo que vous souhaitez configurer.
- Página 27 Configuration Ventilation mécanique contrôlée (Activée par défaut) Permet d’activer ou de désactiver la mise en route de la ventilation. Si cette option est activée, la configuration de la ventilation apparaît dans le système d’affichage de la zone de l’utilisateur. De plus, elle permet de configurer les paramètres suivants depuis Airtools : •...
- Página 29 > Ionizzazione _________________________________________________________________________ 34 > Priorità IAQ (solo se si dispone di AirQ Box) ___________________________________ 34 CONFIGURAZIONI AVANZATE ____________________________________________________________________ 35 > Airzone Cloud _____________________________________________________________________________ 35 > Informazioni _________________________________________________________________________ 35 > Impostazioni _________________________________________________________________________ 36 > Valori per difetto di ogni variabile _______________________________________________ 37...
- Página 30 • Gestione della ventilazione meccanica controllata tramite segnale 0-10 V od On/Off remoto. • Funzionamento autonomo o in combinazione con Aidoo Pro e l'app Airzone Cloud (Android/ iOS) Per ottenere ulteriori informazioni sui nostri prodotti, consultare airzonecontrol.com ELEMENTI DEL DISPOSITIVO...
- Página 31 Il dispositivo AirQ Sensor dispone di tre uscite per controllare i dispositivi di ventilazione esterna che agiranno in base alle misurazioni effettuate dall’AirQ Sensor e alla sua configurazione. I tipi di controllo offerti sono: • Ventilazione tramite 0-10 V • Serranda motorizzata Airzone • Relè On/Off 0-10 V Damper On/Off Relay Collegamento a Aidoo Pro a espansione diretta Per funzionare, il dispositivo deve essere collegato a un dispositivo Aidoo Pro.
- Página 32 Installazione Per installare il dispositivo, seguire le seguenti indicazioni: Posizionare e avvitare la base del dispositivo nella scatola da incasso. Posizionare la parte superiore dell’AirQ Sensor nella nervatura sporgente della base e completare la rotazione finché l’AirQ Sensor non sia completamente fissato dai magneti. Se lo si desidera, il dispositivo può...
- Página 33 Ventilazione Le misurazioni effettuate dall’AirQ Sensor di CO e TVOC attiveranno tutte le uscite di controllo della ventilazione del dispositivo (uscite di Ventilazione esterna 0-10 V, Serranda Airzone e uscite Relè dell’AirQ Sensor), a seconda della loro configurazione: • Auto. (Per difetto) La ventilazione si attiverà quando lo stato di misurazione di CO o TVOC si trova negli intervalli definiti come Media o Bassa.
- Página 34 Ionizzazione Le misurazioni effettuate dall’AirQ Sensor di PM o PM potranno attivare la ionizzazione e quindi la climatizzazione, a seconda della configurazione: • Auto. (Per difetto) La ionizzazione e la climatizzazione si potranno attivare quando lo stato di misurazione di PM o PM si trova negli intervalli definiti come Media o Bassa.
- Página 35 Airzone Cloud. supporto Airzone Cloud. AIRZONE CLOUD Selezionare il luogo al quale appartiene l’Aidoo Pro a espansione diretta nel menu di Airtools e accedere al dispositivo Aidoo sul quale verrà eseguita la configurazione. Informazioni Mostra le informazioni del dispositivo Aidoo a cui è collegato, oltre alle informazioni disponibili dal dispositivo AirQ Sensor.
- Página 36 Impostazioni Ventilazione meccanica controllata. (Per difetto attivato) Consente di abilitare o disabilitare l'attivazione della ventilazione. Se abilitato, apparirà la configurazione della ventilazione nella vista della zona dell'utente. Inoltre, consentirà di configurare i seguenti parametri da Airtools: • Ventilazione costante. (Disattivata per difetto) Consente di abilitare la ventilazione costante indipendentemente dallo stato delle misurazioni di CO o TVOC, dove l'uscita 0-10V dell'AirQ Sensor rimarrà...
- Página 38 > Ionização _____________________________________________________________________________ 43 > Prioridade QAI (apenas se dispuser de AirQ Box) ____________________________ 43 CONFIGURAÇÃO AVANÇADA ______________________________________________________________________ 44 > Airzone Cloud _____________________________________________________________________________ 44 > Informação ___________________________________________________________________________ 44 > Ajustes ________________________________________________________________________________ 45 > Valores predefinidos para cada variável _______________________________________ 46...
- Página 39 • Gestão da ventilação mecânica controlada através de sinal 0-10 V ou on/off remoto. • Funcionamento autónomo ou em conjunto com o Aidoo Pro e a aplicação Airzone Cloud (Android/iOS) Para mais informações sobre os nossos produtos, consulte airzonecontrol.com ELEMENTOS DO DISPOSITIVO Ventilação ativa...
- Página 40 O dispositivo AirQ Sensor tem três saídas para controlar dispositivos de ventilação externos que funcionarão de acordo com as medições realizadas pelo AirQ Sensor e a sua configuração. Os tipos de controlo que se oferecem são: • Ventilação mediante 0-10 V • Registo motorizado Airzone • Relé On/Off 0-10 V Damper On/Off Relay Ligação com Aidoo Pro Expansão Direta...
- Página 41 Montagem Para instalar o dispositivo, siga estes passos: Coloque e aparafuse a base do dispositivo na caixa embutida. Encaixe a parte superior do dispositivo AirQ Sensor na nervura saliente da base e complete a rotação até o dispositivo ficar completamente fixo pelos ímanes. Se quiser, pode fixar o dispositivo através de um pequeno parafuso antirroubo situado na parte inferior.
- Página 42 Ventilação As medições realizadas pelo AirQ Sensor de CO e TVOC ativarão todas as saídas de controlo da ventilação do dispositivo (saídas de Ventilação ext. 0-10 V, Registo Airzone e Relé do AirQ Sensor), em função da sua configuração: •...
- Página 43 Ionização As medições realizadas pelo AirQ Sensor de PM ou PM podem ativar a ionização e, por conseguinte, a climatização, em função da sua configuração: • Auto. (Por predefinição) A ionização e climatização poderão ativar-se quando o estado da medição de PM ou PM se situar nos intervalos definidos como Média ou Baixa.
- Página 44 Para realizar a configuração configuração avançada, avançada dispositivo, siga os passos descritos transferir a aplicação Airzone na secção de apoio de Cloud. Airzone Cloud. AIRZONE CLOUD Selecione a instalação à qual pertence o seu Aidoo Pro Expansão Direta no menu Airtools e aceda ao dispositivo Aidoo que vai configurar.
- Página 45 Ajustes Ventilação mecânica controlada. (Ativada por predefinição) Permite ativar ou desativar a ativação da ventilação. Se estiver ativa, a configuração da ventilação aparecerá na vista de zona do utilizador. Além disso, permitirá configurar os seguintes parâmetros no Airtools: • Ventilação constante. (Desativado por predefinição) Permite ativar a ventilação constante, independentemente do estado das medições de CO ou TVOC em que a saída de 0-10V do AirQ Sensor permanecerá...
- Página 47 > Lüftung _______________________________________________________________________________ 51 > Ionisation _____________________________________________________________________________ 52 > RLQ-Vorrang (nur mit AirQ Box) _________________________________________________ 52 ERWEITERTE EINSTELLUNGEN __________________________________________________________________ 53 > Airzone Cloud _____________________________________________________________________________ 53 > Informationen _______________________________________________________________________ 53 > Einstellungen ________________________________________________________________________ 54 > Standardwerte der einzelnen Variablen _______________________________________ 55...
- Página 48 Messen der Umgebungstemperatur und relativen Luftfeuchtigkeit,CO - und PM -Gehalt sowie TVOC der Zone. • Steuerung der kontrollierten Wohnraumlüftung über 0-10-V-Signal oder Ferneinschaltung. • Unabhängige Funktionsweise oder in Verbindung mit Aidoo Pro und Airzone Cloud APP (Android/iOS) Wenn weitere Informationen unseren Produkten benötigen,...
- Página 49 Der AirQ Sensor verfügt über drei Ausgänge zur Steuerung externer Lüftungsgeräte, die nach den Messungen des AirQ Sensors und der jeweiligen Einstellung schalten. Dabei stehen folgende Steuerungsarten zur Verfügung: • Lüftung über 0-10-V-Signal • Motorische Airzone-Luftklappe • Relais Ein/Aus 0-10 V Damper On/Off Relay Anschluss zu Aido Pro Direktverdampfung Das Gerät muss zum Betrieb an ein Aidoo Pro-Gerät angeschlossen werden.
- Página 50 Montage Zur Installation des Geräts gehen Sie wie folgt vor: Setzen Sie den Gerätesockel in die Unterputzdose ein und schrauben Sie ihn fest. Lassen Sie das Oberteil des AirQ Sensors in die vorstehende Lasche des Sockels einrasten und klappen Sie es ganz nach unten, bis das Gerät vollständig von den Magneten gehalten wird.
- Página 51 Lüftung Die vom AirQ Sensor ermittelten CO - und TVOC-Werte setzen je nach Einstellung alle Lüftungssteuerausgänge des Geräts (ext. Lüftungsausgänge 0-10 V, Airzone-Luftklappe und Relais des AirQ Sensors). • Auto. (Standard) Die Lüftung wird eingeschaltet, wenn der gemessene CO oder TVOC-Wert im als Mittel oder Schlecht definierten Bereich liegt.
- Página 52 Ionisation Die vom AirQ Sensor gemessenen PM - oder PM -Werte schalten je nach Einstellung die Ionisation und damit auch die Klimatisierung ein. • Auto. (Standard) Die Ionisation wird eingeschaltet, wenn der gemessene PM - oder PM Wert als im Mittel oder Schlecht definierten Bereich liegt. •...
- Página 53 Für den Zugriff auf die Um die erweiterten erweiterten Einstellungen Einstellungen Geräts befolgen vorzunehmen, Anweisungen Laden Sie die App Airzone Abschnitt Support für Cloud herunter. Airzone Cloud. AIRZONE CLOUD Wählen Sie im Airtools-Menü die Anlage aus, zu der Ihr Aidoo-Direktverdampfergerät gehört, und rufen Sie das Aidoo-Gerät auf, das Sie einstellen möchten.
- Página 54 Einstellungen Kontrollierte Wohnraumlüftung. (Standardmäßig eingeschaltet) Aktiviert oder deaktiviert das Einschalten der Belüftung. Wenn diese Option aktiviert ist, werden die Lüftungseinstellungen in der Zonenansicht des Benutzers angezeigt. Darüber hinaus können folgende Parameter über Airtools eingestellt werden: • Konstante Lüftung. (Standardmäßig eingeschaltet) Ermöglicht die Aktivierung der konstanten Lüftung unabhängig von den CO - oder TVOC-Messwerten, wobei der 0-10-V-Ausgang des AirQ Sensors auf V...
- Página 56 airzonecontrol.com Marie Curie, 21 29590 Málaga Spain v. 100...
