- Página 1 PW-150 V5.1 INSTALLATION AND OPERATION MANUAL English INTERCOM SYSTEM FOR PUBLIC SAFETY AND STEALTH ARMORED VEHICLES. PLEASE READ BEFORE USING THE EQUIPMENT EN 1.9...

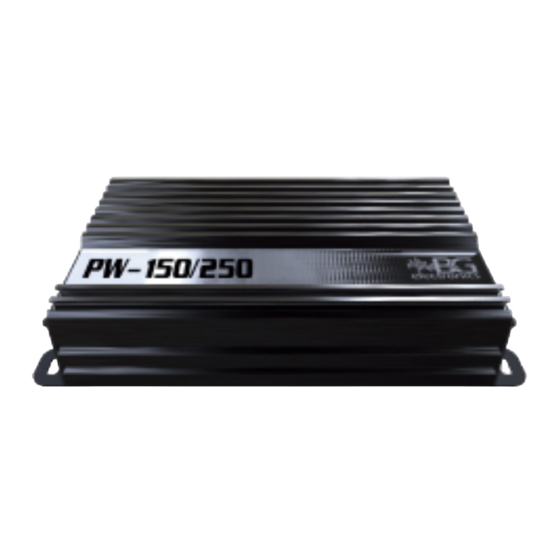

- Página 2 PW-150 PW-150 V5.1 V5.1 COMPONENTS AND RECOMMENDED LOCATIONS IN THE VEHICLE (1) Electronic unit (1) Control keyboard & internal microphone INTERNAL SPEAKER EXTERNAL MIC (1) 150W loudspeaker CONTROL KEYPAD (2) External microphones & INTERNAL MIC (2) Internal speakers (1) Keyboard harness...
- Página 3 PW-150 PW-150 V5.1 V5.1 Microphone + shell assembly procedure 1. Insert the cable in the shell by pressing it with your fi nger. 2. Push the microphone into the shell (do not pull the cable!). 3. Remove the liner from the tape and stick it to the shell.
- Página 4 Black...
- Página 5 PW-150 PW-150 V5.1 V5.1 OPERATING PROCEDURES All of the equipment’s functions are managed through a six button keyboard (see fi gure below). Press the buttons with your fi ngertips, do not use objects to press them. Volume UP SIREN Manual WAIL...
- Página 6 PW-150 PW-150 V5.1 V5.1 SIREN tone selection SIREN function allows to choose among 5 different tones: WAIL, Hi-Lo, PHASER, CHIRP and YELP. 1. Activate SIREN. 2. While SIREN is sounding press WAIL repeatedly to switch to the available tones (WAIL, Hi-Lo, PHASER, CHIRP and YELP).
- Página 7 PW-150 PW-150 V5.1 V5.1 Setting the volume of the internal speakers, “internal volume” 1. While INTER is on, press and hold 2. While INTER is held, press WAIL to 3. While INTER is held, press HORN to INTER. increase volume.
- Página 8 PW-150 PW-150 V5.1 V5.1 upon pressing any key the respective function will execute normally and the equipment will return to normal energy consumption mode. Total Shut Down (TSD) If the incoming voltage drops below 11 VDC, after 60 seconds the equipment will automatically shut down any function and auxiliary load.
- Página 9 80 H x 56 W x 95 D mm 3.2’’H x 2.2’’W x 3.7’’D INPUT VOLTAGE 11.5 - 14.8 VDC INPUT CURRENT PW-150: 13 Amps @ 13.6 VDC STAND BY CURRENT <25 mA AUDIO FREQUENCY 330Hz - 5600 kHz OUTPUT POWER...
- Página 11 PW-150 V5.1 MANUAL DE INSTALACIÓN Y OPERACIÓN Español SISTEMA DE INTERCOMUNICADOR Y SIRENAS PARA VEHÍCULOS BLINDADOS. FAVOR LEER ESTE MANUAL ANTES DE USAR EL EQUIPO ES 1.9...
- Página 12 PW-150 PW-150 V5.1 V5.1 COMPONENTES Y UBICACIÓN DENTRO DEL VEHÍCULO (1) Unidad electrónica (1) Teclado digital de control y micrófono interno PARLANTE INTERNO MICRÓFONO EXTERIOR (1) Bocina de 150W TECLADO DE CONTROL Y MICRÓFONO INTERNO (2) Micrófonos externos (2) Parlantes internos (1) Arnés de teclado...
- Página 13 PW-150 PW-150 V5.1 V5.1 Ensamblaje micrófono + carcasa 1. Inserte el cable en la carcasa presionando con el dedo. 2. Empuje el micrófono dentro de la carcasa (¡no tire del cable!). 3. Retire el protector y pegue la cinta a la carcasa.
- Página 15 PW-150 PW-150 V5.1 V5.1 FUNCIONAMIENTO Las funciones del equipo se manejan a través de un teclado de seis botones (ver fi gura debajo). Presione los botones con las yemas de los dedos; no use objetos para presionar los botones. Subir volumen...
- Página 16 PW-150 PW-150 V5.1 V5.1 Selección del tono SIREN La función SIREN permite elegir 5 tonos diferentes: WAIL, Hi-Lo, PHASER, CHIRP y YELP. 1. Active SIREN 2. Mientras suena SIREN pulse WAIL repetidamente para cambiar entre los tonos disponibles (WAIL, Hi-Lo, PHASER, CHIRP Y YELP).
- Página 17 PW-150 PW-150 V5.1 V5.1 Confi guración del volumen de los parlantes internos, “volumen interno” 1. Mientras INTER está activo, pulsar y 2. Mientras tiene pulsado INTER, pulsar 3. Mientras tiene pulsado INTER, pulsar sostener INTER. WAIL para subir el volumen.
- Página 18 PW-150 PW-150 V5.1 V5.1 cae debajo de 13 VDC, tras 20 segundos de inactividad el equipo apaga las luces del teclado. Mientras está en PSD, al pulsar cualquier botón la función respectiva se activa normalmente y el equipo retorna a modo de consumo de energía normal.
- Página 19 80 A x 56 L x 95 P mm 3.2’’A x 2.2’’L x 3.7’’P ALIMENTACIÓN ELÉCTRICA 11.5 - 14.8 VDC CONSUMO PW-150: 13 Amps @ 13.6 VDC CONSUMO MODO ESPERA <25 mA FRECUENCIA DE AUDIO 330Hz - 5600 kHz POTENCIA...
