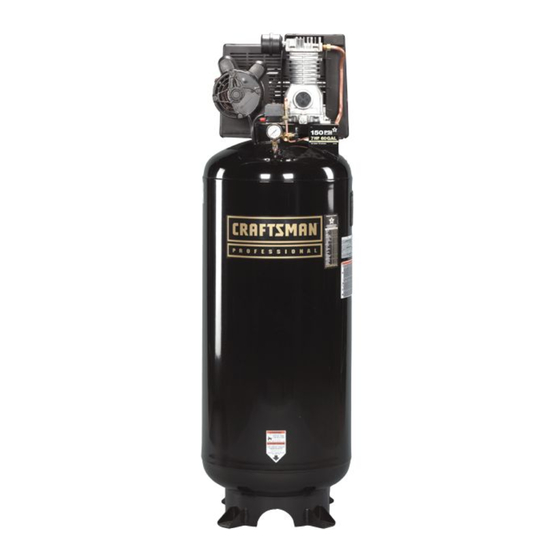

Owner's Manual
Oil Lube
Single Stage
Vertical Stationary
Air COMpreSSOr
Model No.
919.184192
• Safety Guidelines
• Assembly
• Operation
• Maintenance
• Troubleshooting
• Repair Parts
CAUTION:
Read the Safety Guidelines
and All Instructions Carefully Before
Operating.
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website: www.sears.com/craftsman
N001248
Rev. 0 04/15/08
Publicidad
Manuales relacionados para Craftsman 919.184192
Resumen de contenidos para Craftsman 919.184192
- Página 1 • Assembly • Operation • Maintenance • Troubleshooting • Repair Parts CAUTION: Read the Safety Guidelines and All Instructions Carefully Before Operating. Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. Visit our Craftsman website: www.sears.com/craftsman N001248 Rev. 0 04/15/08...
- Página 2 This warranty gives you specific legal rights and you may have other rights which vary from state to state. Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179 SPECIFICATION CHART Model No. 919.184192 Running Horsepower *3.2 Voltage-Single Phase 240V...
- Página 3 SAFETY GUIDELINES - DEFINITIONS This manual contains information that is important for you to know and under- stand. This information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this information, we use the symbols below. Please read the manual and pay attention to these symbols. Indicates an Indicates a potentially imminently hazardous...
- Página 4 • If electrical sparks from compressor • If spraying flammable materials, locate come into contact with flammable compressor at least 20 feet (6.1 m) vapors, they may ignite, causing fire away from spray area. An additional or explosion. length of air hose may be required. •...
- Página 5 HAZARD RISk OF SERIOUS INJURY OR PROPERTY DAMAGE WHEN TRANSPORTING COMPRESSOR WHAT CAN HAPPEN HOW TO PREVENT IT • Oil can leak or spill and could • Always place compressor on a protective mat when transporting result in fire or breathing hazard; serious injury or death can result.
- Página 6 HAZARD RISk OF ELECTRICAL SHOCk WHAT CAN HAPPEN HOW TO PREVENT IT • Your air compressor is powered by • Never operate the compressor electricity. Like any other electrically outdoors when it is raining or in wet powered device, If it is not used conditions.
- Página 7 HAZARD RISk OF HOT SURFACES WHAT CAN HAPPEN HOW TO PREVENT IT • Touching exposed metal such as • Never touch any exposed metal the compressor head, engine head, parts on compressor during or engine exhaust or outlet tubes, can immediately after operation.
- Página 8 HAZARD RISk OF UNSAFE OPERATION WHAT CAN HAPPEN HOW TO PREVENT IT • Unsafe operation of your air • Review and understand all compressor could lead to serious inju instructions and warnings in this ry or death to you or others. manual.
- Página 9 GLOSSARY the motor automatically restarts is Become familiar with these terms called "cut-in" pressure. before operating the unit. Cut-Out Pressure: When an air CFM: Cubic feet per minute. compressor is turned on and begins SCFM: Standard cubic feet per min- to run, air pressure in the air tank ute;...
- Página 10 ASSEMBLY Remove and discard the (4) Tools Required for Assembly screws and washers holding the 1 - 9/16" socket or open end wrench compressor to the pallet. 1 - Electric drill With the help of another person Unpacking carefully remove air compressor Remove all packaging.
- Página 11 GROUNDING INSTRUCTIONS 3/8" Lag This product should be connected to Screw a metallic, permanent wiring system, (not supplied) 5/8" Washer of an equipment-grounding terminal (supplied) or lead on the product. Voltage and Circuit Protection Refer to the specification chart for the voltage and minimum branch circuit Surface Line requirements.
- Página 12 FEEDER LINES SLOPE AIR FLOW WITH AIR FLOW AIR FLOW MAIN DISTRIBUTION AIR LINES Slope pipe in direction of air flow. DRAIN AIR USAGE Water condensate flows along LEGS LINES bottom of pipe to drain legs, preventing it from entering feeder lines.
- Página 13 OPERATION kNOW YOUR AIR COMPRESSOR READ THIS OWNER’S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR UNIT. Compare the illustrations with your unit to familiarize yourself with the location of various controls and adjustments. Save this manual for future ref- erence. On/Auto(I)/Off(O) Switch Tank pressure...
- Página 14 Drain Valve:The drain valve is located Motor Overload Protector: This at the base of the air tank and is used motor has a manual thermal overload to drain condensation at the end of protector. If the motor overheats for each use. any reason, the overload protector will shut off the motor.
- Página 15 NOTE: A regulator MUST be installed Make sure the On/Auto/Off lever is in the "Off" position. when using accessories rated at less than 175 Psi. Check oil level in pump. See "Oil" paragraph in the Maintenance NOTE: The hose or accessory will section for instructions.
- Página 16 MAINTENANCE CUSTOMER RESPONSIBILITIES Before Daily Every Every Every Every Yearly each after hours hours hours hours each Check Safety Valve Drain Tank Oil Leaks Check Pump Oil Change Pump Oil Unusual Noise and/or Vibration X (1) Air Filter Drive Belt-Condition Motor Pulley/Flywheel alignment Air compressor pump...
- Página 17 TO DRAIN TANk Risk of Unsafe Use air compressor Operation. Risk oil only. Multi- from noise. Air tanks contain high weight automotive engine oils like pressure air. keep face and other 10W30 should not be use in air body parts away from outlet of compressors.
- Página 18 Remove the front of the belt Risk of unsafe guard by disengaging the snaps. operation. Overfilling with oil will Insert a flat bladed screwdriver cause premature compressor failure. at each snap location and Do not overfill. pry the beltguard apart. Replace oil fill plug (A) and tighten securely.
- Página 19 MOTOR PULLEY/FLYWHEEL Visually inspect the motor drive pulley to verify that it is perpen- ALIGNMENT dicular to the drive motor shaft. NOTE: Once the motor pulley has Points B1 and B2 of Figure been moved from its factory set loca- should appear to be equal.
- Página 20 SERVICE AND ADJUSTMENTS ALL MAINTENANCE AND REPAIR Using a screwdriver, carefully OPERATIONS NOT LISTED MUST BE push the valve disc up and down. PERFORMED BY TRAINED SERVICE NOTE: The valve disc should TECHNICIAN. move freely up and down on a spring which holds the valve disc Risk of Unsafe in the closed position, if not the...
- Página 21 STORAGE Water will condense Before you store the air compressor, in the air tank. If make sure you do the following: not drained, water will corrode and Review the Maintenance section weaken the air tank causing a risk on the preceding pages and per- of air tank rupture.
- Página 22 PROBLEM CAUSE CORRECTION Air leaks in air Defective air tank. Air tank must be replaced. Do not tank or at air repair the leak. tank welds Risk of Bursting. Do not drill into, weld or otherwise modify air tank or it will weaken. The tank can rupture or explode.
- Página 23 PROBLEM CAUSE CORRECTION Motor will not Loose electrical Check wiring connection inside run (continued) connections. pressure switch and terminal box area. Possible defective motor Have checked by a Trained Service or starting capacitor. Technician. Paint spray on internal Have checked by a Trained Service motor parts.
- Página 24 PROBLEM CAUSE CORRECTION Excessive belt Loose belt. Loosen wingnut and then tighten wear wingnut until it contacts the washer, plus one turn. Tight belt. Loosen wingnut and then tighten wingnut until it contacts the washer, plus one turn. Loose pulley. Have checked by a Trained Service Technician.
- Página 25 Esta garantía le otorga derechos específicos y usted podría tener otros derechos que varían de un estado a otro. Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179 CUADRO DE ESPECIFICACIONES Modelo N° 919.184192 Potencia de trabajo *3,2 Voltaje / Fases 240V/1 Fase Requerimientos mínimos...
- Página 26 DEFINICIONES DE NORMAS DE SEGURIDAD Este manual contiene información que es importante que usted conozca y comprenda. Esta información se relaciona con la protección de SU SEGURIDAD y LA PREVENCIÓN DE PROBLEMAS A SU EQUIPO. Para ayudarlo a reconocer esta información, usamos los símbolos indicados más abajo.
- Página 27 • Si las chispas eléctricas del compresor • Si se pulverizan materiales inflamables, entran en contacto con vapores ubique el compresor al menos a 6,1 m inflamables, pueden encenderse, (20 pies) del área de pulverización. Se provocando un incendio o una explosión. puede necesitar manguera adicional.
- Página 28 PELIGRO RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL TRANSPORTAR O ALMACENAR LA UNIDAD ¿QUé PUEDE SUCEDER? CÓMO EVITARLO • Se puede producir una pérdida o • Coloque siempre el compresor en un derrame de aceite, lo que podría tapete protector cuando lo transporte, provocar peligro de incendio o para proteger al vehículo de daños...
- Página 29 PELIGRO RIESGO DE DESCARGA ELéCTRICA ¿QUé PUEDE SUCEDER? CÓMO EVITARLO • Su compresor de aire funciona • Nunca haga funcionar el compresor al con electricidad. Como cualquier aire libre cuando está lloviendo o en otro mecanismo que funciona condiciones de humedad. con electricidad, si no se lo utiliza •...
- Página 30 PELIGRO RIESGO POR PIEZAS MÓVILES ¿QUé PUEDE SUCEDER? CÓMO EVITARLO • Las piezas móviles como la polea, el • Nunca haga funcionar el compresor volante y la correa pueden provocar sin los protectores o cubiertas o si los lesiones graves si entran en contacto mismos están dañados.
- Página 31 PELIGRO RIESGO DE LESIÓN POR LEVANTAR MUCHO PESO ¿QUé PUEDE SUCEDER? CÓMO EVITARLO • El intento de levantar un objeto muy • El compresor es demasiado pesado pesado puede provocar lesiones graves. como para que lo levante una sola persona. Consiga ayuda de otras personas para levantarlo.
- Página 32 ACCeSOriOS Esta unidad es suficiente para abastecer de energía eléctrica a los siguientes accesorios. Estos se encuentran disponibles a través del catálogo para herramientas eléctricas y manuales, en cualqui- era de los comercios que mantiene la línea completa de SEARS. Accesorios Refiérase al grafico de selección ubicado sobre la unidad, para elegir el tipo de her-...
- Página 33 Perfore la superficie, a fin de penetrar NOTA: La conexión eléctrica debe cor- los tarugos para anclaje en el cemento. responder al mismo voltaje indicado sobre la placa de identificación del motor mas Coloque los tarugos en el cemento. o menos 10%. Para informarse acerca de Haga coincidir la alineación de los las extensiones y calibres de cable reco- orificios de la superficie, con el de las...
- Página 34 • Se recomienda la instalación de un • Se recomienda la instalación de un acoplamiento flexible, entre la salida segundo regulador para el control de descarga del aire y la línea principal de la presión del aire. La presión de de distribución del mismo, a fin de salida del tanque es - usualmente - aliviar eventuales vibraciones.
- Página 35 OPERACIÓN CONOZCA SU COMPRESOR DE AIRE LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE SEGURIDAD ANTES DE OPERAR LA UNIDAD. Compare las ilustraciones contra su unidad a fin de familiarizarse con la ubicación de los distintos controles y regulaciones. Conserve este manual para ref- erencias futuras.
- Página 36 Válvula de drenaje: La válvula de drenaje se encuentra ubicada sobre la base del tanque de aire y se usa para drenar la condensación al fin de cada uso Botón Rojo de Reinicialización Válvula de drenaje Presionar el botón rojo de Reinicialización (Reset) que está...
- Página 37 Riesgo de Abra completamente la válvula de Explosión. asiento, a fin de permitir el escape del aire y prevenir la acumulación de Demasiada presión de aire podrá ser la presión de aire dentro del tanque, causa de riesgo de explosión. Verifique los valores de máxima presión dados durante el periodo de asentamiento.
- Página 38 MANTENIMIENTO RESPONSABILIDADES DEL CLIENTE Cada Cada Cada Cada Anualmente Antes Diariamente o luego de cada horas horas horas horas cada uso Verifique la válvula de seguridad Drenaje del tanque Pérdidas de aceite Verifique el aceite de la bomba Cambie el aceite de la bomba Ruido inusual y/o vibración X (1)
- Página 39 CÓMO DRENAR EL TANQUE de carbono en componentes críticos, disminuyendo de esa forma el rendimiento Riesgo de y la vida útil del compresor. life. operación NOTA: Utilice aceite para compresor 30W insegura. Riesgo por ruidos. Los tanques o 30W grado SAE para trabajo pesado, no de aire contienen aire de alta presión.
- Página 40 FILTRO DE AIRE - INSPECCIÓN Y REEMPLAZO Superficies calientes. Riesgo de quemaduras. Las cabezas del compresor están expuestas cuando se retira la cubierta del filtro. Deje enfriar al compresor antes de darle servicio. Mantenga limpio el ATENCIÓN: filtro de aire en todo momento.
- Página 41 Reajuste los tornillos de fijación de POLEA Y VOLANTE – ALINEACIÓN la polea de empuje del motor vea el NOTA: Una vez que la polea del motor ha manual de piezas para informarse de sido movida, punto de su instalación origi- las especificaciones de torque.
- Página 42 SERVICIO Y AJUSTES Usando un destornillador, empuje SERVICIO Y AJUSTETODO TIPO DE con cuidado el disco de la válvula MANTENIMIENTO Y REPARACIONES NO hacia arriba y hacia abajo. NOTA: MENCIONADOS EN ESTE MANUAL, El disco de la válvula debe moverse DEBERÁN SER EFECTUADOS POR libremente hacia arriba y hacia abajo PERSONAL TÉCNICO ESPECIALIZADO.
- Página 43 más cercano. ALMACENAJE Antes de guardar su compresor de aire, el agua se asegúrese de hacer lo siguiente: condensa dentro Revise la sección Mantenimiento de del tanque de aire. Si no se drena, ella las páginas precedentes y ejecute el corroerá...
- Página 44 PROBLEMA CAUSA CORRECCIÓN Pérdida de aire en el Tanque de aire defectuoso. El tanque de aire debe ser reem- tanque de aire o en plazado. No repare la perdida. las soldaduras del Riesgo de tanque de aire Explosión. No efectúe perforación alguna sobre la soldadura o cosa semejante sobre el tanque de aire, ello lo debilitará.
- Página 45 PROBLEMA CAUSA CORRECCIÓN El motor no funciona El interruptor de protección Consulte "Protector de sobreca- de sobrecarga del motor se lentamiento del motor" en la sección ha abierto. Operación. Si la protección de la sobrecarga del motor dispara con frecuencia, comuníquese con un técnico de servicio calificado.
- Página 46 PROBLEMA CAUSA CORRECCIÓN Golpeteo Posible defecto en la vál- Opere la válvula de seguridad manu- vula de seguridad. almente tirando de su anillo. Si la válvula aun pierde, deberá ser reem- plazada. Posible defecto en la vál- Extraiga y limpie o reemplace. vula de seguridad.
- Página 47 NOTES / NOTAS N001248...
- Página 48 NOTES / NOTAS N001248...
- Página 49 NOTES / NOTAS N001248...
- Página 50 Repair Protection Agreements Contratos de Protección para Reparaciones Congratulations on making a smart pur- chase. Your new Craftsman ® product Felicitaciones por hacer una compra inteligente. Su nueva unidad Craftsman ® is designed and manufactured for years of dependable operation. But like all está...
- Página 51 Get it fixed, at your home or ours! Your Home For repair – in your home – of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories and owner’s manuals that you need to do-it-yourself.
