Diagnóstico, ajustes y reparaciones
7. Para ajustar las barras elevadoras, se deberán
ajustar las horquillas de acero de 1/2-20 (A,
Figura 23). Suelte la contratuerca de 1/2-20
(B) que sujeta la horquilla. Retire el pasador de
aletas (C) y el pasador de horquilla (D) que están
conectados a la barra elevadora trasera de la
plataforma (E). Gire la horquilla para ajustar el
largo de la barra. Vuelva a instalar el pasador de
horquilla y la horquilla. Apriete la contratuerca
de 1/2-20. Mida y registre la distancia entre los
pivotes de elevación y los pivotes de la barra.
Repita este proceso hasta que las medidas sean
iguales.
Segunda
Measure
medición
Second
Primera
Measure
medición

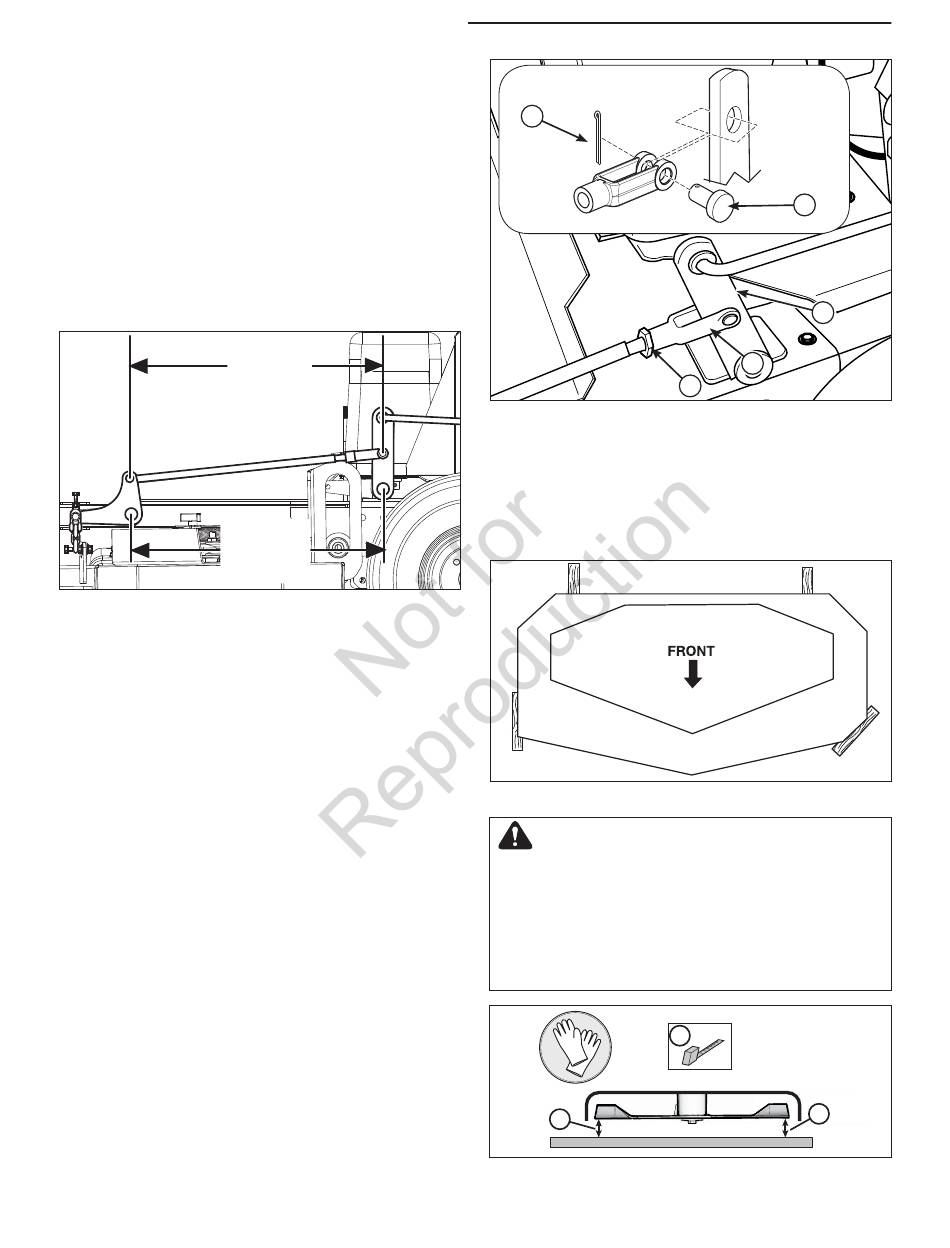

Figura 22. Mida y ajuste el reglaje de la barra
elevadora de la plataforma
AJUSTE DE NIVELADO DE LA
CUBIERTA
NOTA: Antes de ajustar el nivel de la cubierta, revise
y ajuste la sincronización del brazo elevador de la
cubierta.
1. Estacione la máquina en una superficie plana y
nivelada. Desactive el PTO, apague el motor y
accione el freno de mano. Las ruedas traseras
deben estar infladas a 15 psi (1,03 bar).
2. Arranque la manilla de ajuste de altura de la
plataforma de modo que la palanca de la barra
elevadora trasera de la plataforma (A, Figura 21)
quede recta arriba y abajo. Éste es el ajuste de
altura medio.
3. Coloque bloques de 2 x 4 bajo cada esquina de la
cubierta de la podadora siendo los lados de 3 1/2"
verticales. Vea Figura 25.
4. Ajuste el perno de la cadena del soporte colgante
delantero de 3 conexiones en la parte superior de
la ranura de la plataforma y apriételo. Ajuste el
perno de la cadena del soporte colgante trasero
de 5 conexiones en la parte inferior de la ranura
que se encuentra en la parte posterior de la
plataforma y apriételo.
5. Quite los bloques de 2 x 4 que están debajo de la
cubierta de la podadora.
34
First
C
Figura 23. Ajuste de la horquilla de la barra
elevadora
A. Horquilla , 1/2-20
B. 1/2-20 Contratuerca
C. Chaveta
D. Chaveta de Horquilla
E. Barra elevadora trasera de la plataforma
Figura 24. Lugar para bloques de 2 x 4
ADVERTENCIA
Las cuchillas de la podadora están afiladas.
Por su seguridad personal, no maneje las
cuchillas afiladas de la podadora con las
manos descubiertas. El manejo imprudente
o indebido de las cuchillas puede causar
lesiones graves.
A
Figura 25. La medición de la Altura de la Hoja
D
E
A
B
A
A
www.ferrisindustries.com
