4. FUNCIÓN Y OPERACIÓN

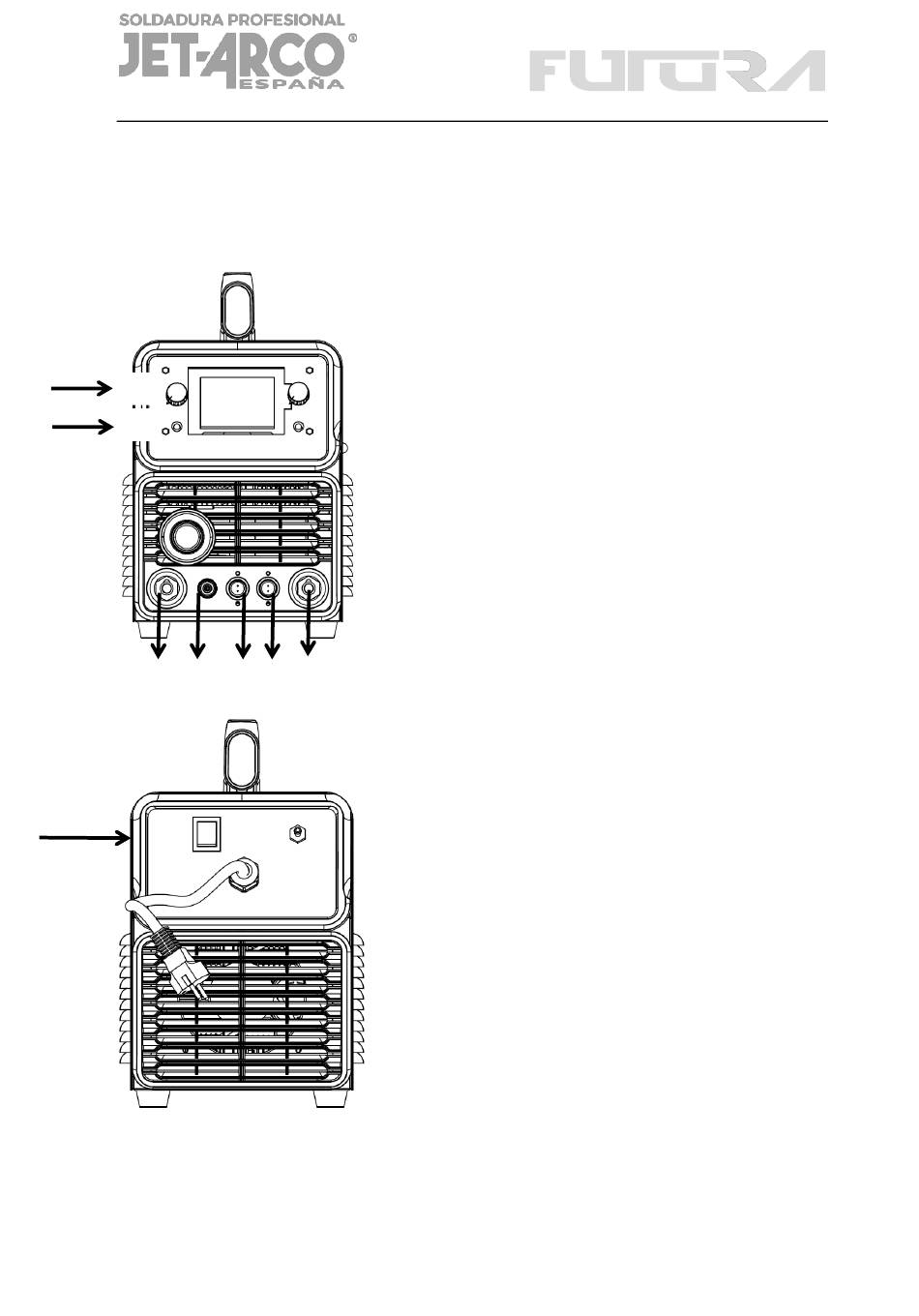

1. Salida negativa
2. Conector de gas de protección
3. Toma Aero de 2 clavijas
Para conectar el cable de control del
interruptor de la antorcha.
4. Toma Aero de 5 clavijas
Para conectar el pedal de control
5. Salida positiva
6.Botón de selección del proceso de
soldadura
7.Botón de ajuste de parámetros
5
8. Pomo derecho
Para seleccionar el proceso de soldadura
o ajustar los parámetros de soldadura
9. Pomo izquierdo
Para seleccionar el proceso de soldadura
o ajustar los parámetros de soldadura
10. Interruptor de la fuente de
alimentación
11. Entrada
alimentación
12. Escudo junta de entrada de gas
16
de
la
fuente
de
