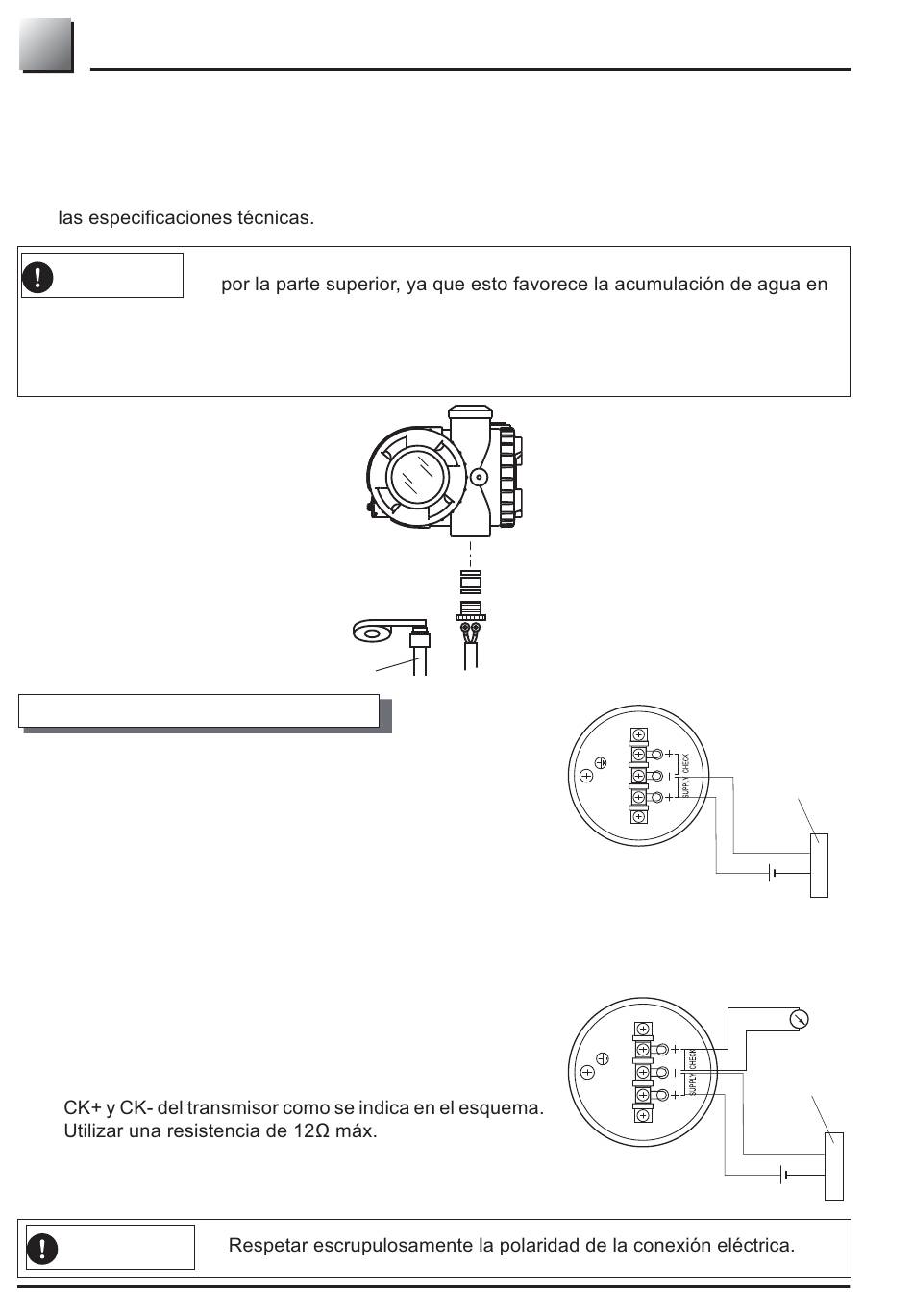

7.1 Procedimiento de cableado

Estanqueidad del paso de cables
El paso de cables depende del del control; para las distintas posibilidades y dimensiones, ver
INDICACIÓN
Esquema de conexiones de la regleta
Utilización de un indicador remoto
Para conectar directamente un indicador remoto,
conectar el + y el - de este respectivamente a los bornes
INDICACIÓN
100
1. Evitar los tubos metálicos para proteger el cable si la llegada se realiza
la entrada de cable del transmisor y aumenta el riesgo de penetración
de agua en el mismo.
2. Comprobar que el paso de rosca para el cable corresponde al de los
accesorios de instalación utilizados.
Tubo
Terminal de
conexión
Convertidor
10,5 a
45 V cc
Salida de corriente
4 - 20 mA
10,5 a
45 V cc
Terminal de conexión
Salida de corriente
4 - 20 mA
