EN - English - Quick Guide:
This device needs to be upgraded to RouterOS v7.10.1 or the latest version to ensure compliance with local authority regulations!
It is the end users' responsibility to follow local country regulations, including operation within legal frequency channels, output power, cabling
requirements, and Dynamic Frequency Selection (DFS) requirements. All MikroTik radio devices must be professionally installed

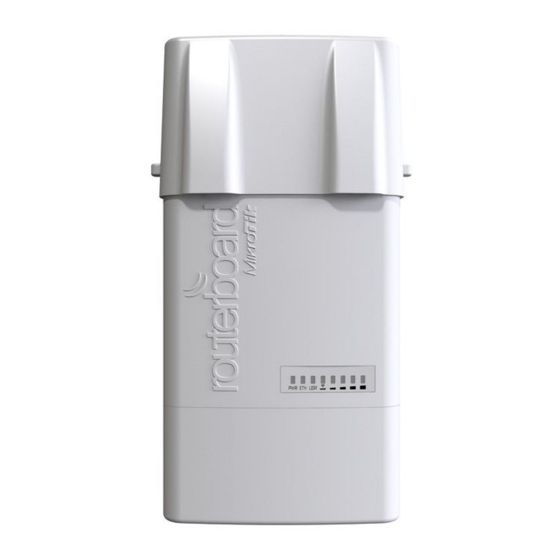

This "BaseBox 2" series Quick Guide covers models: RB912UAG-2HPnD-OUT (BaseBox 2).
This is Wireless Network Device. You can find the product model name on the case label (ID).
Please visit the user manual page on
The most important technical specifications for this product can be found on the last page of this Quick Guide.
Technical specifications, brochures, and more info about products at
Configuration manual for software in your language with additional information can be found
MikroTik devices are for professional use. If you do not have qualifications please seek a
Depending on the antenna used, you must set its gain. This is to ensure that EIRP meets the limit set by the local authorities. This is done in the WebFig Quickset
menu.
First steps:
Remove top cover;
Connect your antenna to the connectors;
Open the bottom cover;
Connect Ethernet cable to the port;
Connect Ethernet cable to the PoE injector;
Connect the PoE injector to a PC;
Connect included power adapter to the PoE;
Download the configuration tool
Open and connect to the device, the IP: 192.168.88.1, user name:
sticker);
If an IP Address is not available, then open the
Connect using MAC address;
Download the latest RouterOS software from
Choose MIPSBE packages, and save them to your PC;
Open WinBox and upload downloaded packages, use a mouse and drag the file into any windows;
Restart the device;
QuickSet
Connect again and in the
Set antenna gain, depending on what antenna is used;
Secure your device and set a strong password.
Safety Information:
Before you work on any MikroTik equipment, be aware of the hazards involved with electrical circuitry and be familiar with standard practices for preventing
accidents. The installer should be familiar with network structures, terms, and concepts.
Use only the power supply and accessories approved by the manufacturer, and which can be found in the original packaging of this product.
This equipment is to be installed by trained and qualified personnel, as per these installation instructions. The installer is responsible for making sure, that the
Installation of the equipment is compliant with local and national electrical codes. Do not attempt to disassemble, repair, or modify the device.
This product is intended to be mounted outdoors on a pole. Please read the mounting instructions carefully before beginning installation. Failure to use the
correc
t hardware and configuration or to follow the correct procedures could result in a hazardous situation for people and damage to the system
We cannot guarantee that no accidents or damage will occur due to the improper use of the device. Please use this product with care and operate at your own
risk!
In the case of device failure, please disconnect it from power. The fastest way to do so is by unplugging the power adapter from the power outlet.
This is a Class A product. In a domestic environment, this product might cause radio interference in which case the user might be required to take adequate
measures.
Exposure to Radio Frequency Radiation:
uncontrolled environment. This MikroTik device should be installed and operated no closer than 142 centimeters from your body, occupational user, or the general
public.
Manufacturer: Mikrotikls SIA, Unijas 2, Riga, Latvia, LV1039.
BG - Български. Бързо ръководство:
Това устройство трябва да бъде надстроено до RouterOS v7.10.1 или най-новата версия, за да се гарантира спазването на местните
регулаторни разпоредби.
Крайните потребители са отговорни за спазването на местните разпоредби, включително работата в рамките на законни честотни канали,
извеждане на продукция изисквания за захранване, окабеляване и изисквания за динамичен избор на честота (DFS). Всички радиоустройства
на MikroTik трябва да бъдат професионално инсталиран.
Това „BaseBox 2" серия Бързо ръководство обхваща модели: RB912UAG-2HPnD-OUT (BaseBox 2).
Това е устройство за безжична мрежа. Можете да намерите името на модела на продукта на етикета на регистъра (ID).
https://mt.lv/um
for the full up-to-date user manual. Or scan the QR code with your mobile phone.
https://mt.lv/winbox
;
Neighbors
tab;
https://mikrotik.com/download
menu set your Country, to apply country regulation settings;
This MikroTik equipment complies with the FCC, IC, and European Union radiation exposure limits set forth for an

https://mikrotik.com/products
at https://mt.lv/help
consultant https://mikrotik.com/consultants
admin
, no password
 (or, for some models, check user and wireless passwords on the
;
.
