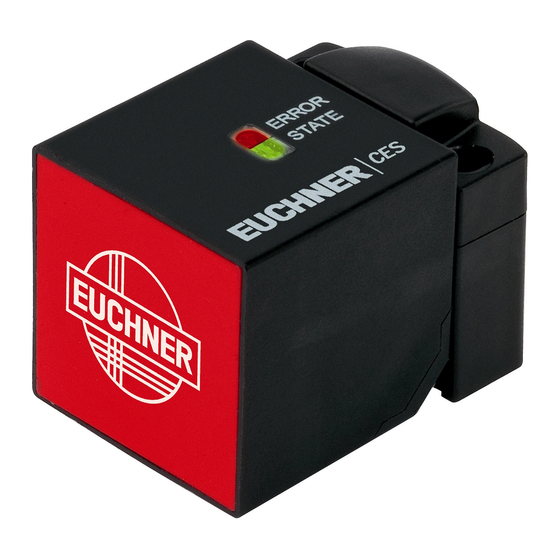

- Página 1 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… (Unicode/Multicode)
- Página 2 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… Contenido Sobre este documento ..................4 1.1. Validez ............................4 1.2. Grupo de destinatarios ........................4 1.3. Explicación de los símbolos ......................4 1.4. Documentos complementarios ......................4 Utilización correcta ....................5 Descripción de la función de seguridad ..............6 Responsabilidad y garantía ...................
- Página 3 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… Datos técnicos ....................19 12.1. Datos técnicos de los interruptores de seguridad CES-AP-C01-… .............19 12.1.1. Tiempos típicos del sistema ...................20 12.1.2. Plano de dimensiones del interruptor de seguridad CES-AP-C01-… ........20 12.2. Datos técnicos del actuador CES-A-BBA ..................21 12.2.1.
- Página 4 Lea siempre todos los documentos para obtener información completa sobre la instalación, la puesta en marcha y el manejo seguros del aparato. Los documentos se pueden descargar en euchner.de/es-es. Al realizar la búsqueda, introduzca el número de documento o de pedido del producto.
- Página 5 EN 60204-1 Ì El interruptor de seguridad solo puede utilizarse en combinación con los actuadores CES de EUCHNER previstos para ello y los correspondientes componentes de conexión de EUCHNER. EUCHNER no puede garantizar un funcionamiento seguro si se utilizan otros actuadores u otros componentes de conexión.
- Página 6 Por este motivo, le sugerimos que guarde una copia impresa del manual de instrucciones, que puede descargarse de la página web www.euchner.de/es-es/. (Traducción del manual de instrucciones original) 2112663-09-07/23...
- Página 7 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 6. Función El interruptor de seguridad supervisa la posición de los resguardos móviles. Al aproximar/alejar el actuador de la zona de reacción, las salidas de seguridad se activan/desactivan. El sistema está formado por los siguientes componentes: actuador codificado (transponder) e interruptor. Dependiendo de la versión, el dispositivo memorizará...
- Página 8 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 7. Cambio de la dirección de ataque AVISO Daños en el aparato por aprisionamiento de cables y juntas. Ì Asegúrese de no aprisionar ni romper los cables y juntas al cambiar la dirección de ataque. Ì...
- Página 9 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 8. Montaje ATENCIÓN Los interruptores de seguridad no deben puentearse (puenteo de los contactos), desconectarse, retirarse o inutilizarse de cualquier otra manera. Consulte el apartado 7 de la norma EN ISO 14119:2013 para reducir las posibilidades de puenteo Ì...
- Página 10 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 9. Conexión eléctrica ADVERTENCIA En caso de fallo se perderá la función de seguridad como consecuencia de una conexión errónea. Para garantizar la seguridad deben evaluarse siempre las dos salidas de seguridad. Ì...
- Página 11 Si se emplean otros componentes de conexión, se aplicarán los requisitos de la siguiente tabla. Ì EUCHNER no garantiza la seguridad del funcionamiento en caso de no cumplir las normas pertinentes. Tenga en cuenta que la longitud de cable máxima es de 200 m.
- Página 12 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 9.5. Asignación de contactos del interruptor de seguridad CES-AP-C01 Conector 8 polos 5 polos Vista del lado de la conexión del interruptor de seguridad 8 polos 5 polos 5 polos, pin 5 no asignado n.c. n.c.
- Página 13 Puede consultar ejemplos de aplicación detallados en euchner.de/es-es. Al realizar la búsqueda, solo tiene que introducir el número de pedi- do de su interruptor. En Descargas encontrará todos los ejemplos de conexión disponibles para su dispositivo.
- Página 14 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 24V DC 24V DC Monitoring Safety Output Outputs Connected load Fig. 3: Ejemplo de conexión CES-AP-… con pulsador de reinicio (Traducción del manual de instrucciones original) 2112663-09-07/23...
- Página 15 12. Datos técnicos en la página 19. En euchner.de/es-es, en Descargas/Aplicaciones/CES, puede consultar un ejemplo detallado de la conexión y la parame- trización del sistema de control de distintos dispositivos. En caso necesario, también se explican las particularidades de cada dispositivo.
- Página 16 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 10. Puesta en marcha 10.1. Indicadores led Color Estado Significado Encen- Funcionamiento normal dido STATE Verde - Proceso de configuración o power up Parpa- - Actuador en la zona límite (a partir de la versión V 0.1.2) (Para conocer otras funciones de la señal, véase el capítulo 11.
- Página 17 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 10.3. Control de funcionamiento ADVERTENCIA Lesiones mortales por fallos durante la instalación y el control de funcionamiento. Antes de realizar el control de funcionamiento, asegúrese de que no haya personas en la zona de Ì...
- Página 18 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 11. Tabla de estados del sistema Indicador led Salida Modo de funciona- Estado miento Cerrada Funcionamiento normal, puerta cerrada. Par- padeo Cerrada rápido Funcionamiento normal, puerta cerrada, actuador en la zona límite Reajustar puerta.
- Página 19 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12. Datos técnicos AVISO Si el producto se suministra con una ficha de datos, se aplicarán los datos de la ficha. 12.1. Datos técnicos de los interruptores de seguridad CES-AP-C01-… Parámetro Valor Unidad Mín.
- Página 20 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.1.1. Tiempos típicos del sistema Los valores exactos pueden consultarse en los datos técnicos. Demora de operatividad: tras la conexión, el aparato realiza un autotest. El sistema no estará operativo hasta que haya transcurrido este tiempo.
- Página 21 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.2. Datos técnicos del actuador CES-A-BBA Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa Plástico (PPS) Dimensiones 42 × 25 × 12 Peso 0,02 Temperatura ambiental −25 °C Grado de protección IP65/IP67/IP69/IP69K Posición de montaje Superficie activa frente a cabeza de lectura Alimentación de tensión Inductiva a través de la cabeza de lectura...
- Página 22 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.2.3. Zona de reacción típica (solo en combinación con el actuador CES-A-BBA) - 3 0 - 3 0 Si la dirección de ataque del actuador y del interruptor de seguridad es lateral, debe mantenerse una distancia mínima de s = 4 mm con objeto de evitar la entrada en la zona de reacción de los lóbulos laterales.
- Página 23 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.3. Datos técnicos del actuador CES-A-BDA-18 Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa - Manguito PBT-GF30, termoplástico - Superficie activa PEEK 450, termoplástico Par de apriete del tornillo de fijación Dimensiones ∅ 18 × 9 Peso...
- Página 24 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.3.3. Zona de reacción típica (solo en combinación con el actuador CES-A-BDA-18 en montaje no enrasado) - 3 0 - 2 5 - 3 0 Si la dirección de ataque del actuador y de la cabeza de lectura es lateral, debe mantenerse una distancia mínima de s = 8 mm con objeto de evitar la entrada en la zona de reacción de los lóbulos laterales.
- Página 25 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.4. Datos técnicos del actuador CES-A-BPA Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa Dimensiones 40 × 40 × 10 Peso 0,025 Temperatura ambiental −25 °C Grado de protección IP65/IP67/IP69/IP69K Posición de montaje Superficie activa frente a cabeza de lectura Alimentación de tensión Inductiva a través de la cabeza de lectura...
- Página 26 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.4.3. Zona de reacción típica (solo en combinación con el actuador CES-A-BPA en montaje no enrasado) - 4 5 - 4 5 Si la dirección de ataque del actuador y de la cabeza de lectura es lateral, debe mantenerse una distancia mínima de s = 6 mm con objeto de evitar la entrada en la zona de reacción de los lóbulos laterales.
- Página 27 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.5. Datos técnicos del actuador CES-A-BRN... Parámetro Valor Unidad Mín. Típ. Máx. Material de la carcasa Dimensiones 80 × 40 × 15 Peso 0,06 Temperatura ambiental −25 °C Grado de protección IP67 Posición de montaje Superficie activa frente a cabeza de lectura Alimentación de tensión Inductiva a través de la cabeza de lectura...
- Página 28 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… 12.5.3. Zona de reacción típica (solo en combinación con el actuador CES-A-BRN en montaje no enrasado sobre metal) - 1 0 - 1 5 - 2 0 - 2 5 - 3 0 - 3 5 - 4 0 - 4 5...
- Página 29 16. Declaración de conformidad La declaración de conformidad UE se puede consultar en euchner.de/es-es. Para ello, al realizar la búsqueda, introduzca el número de pedido de su dispositivo. El documento está disponible en el apartado Descargas. 2112663-09-07/23 (Traducción del manual de instrucciones original)
- Página 30 Manual de instrucciones Interruptor de seguridad sin contacto CES-AP-C01-… (Traducción del manual de instrucciones original) Copyright: © EUCHNER GmbH + Co. KG, 07/2023 Sujeto a modificaciones técnicas sin previo aviso. Todo error tipográfico, omisión o modificación nos exime de cualquier responsabilidad.
