MATÉRIEL FOURNI AVEC L'APPAREIL
Déballez tous les composants ; contrôlez qu'ils sont au complet.
• Hotte avec moteur, éclairage et filtres à graisses (1 ou 2 filtres à graisses, selon modèle).
• Instructions de montage et d'utilisation
• 1 gabarit de montage
• 6 chevilles murales Ø 8mm
• 6 vis Ø 5x45
• 2 vis Ø 3,5x7
• 2 rondelles Ø 16x2
• 1 grille de sortie d'air
• 1 support de fixation cheminée
• 1 VNRF
INSTALLATION - INSTRUCTIONS PRÉLIMINAIRES DE MONTAGE
La hotte est conçue pour être utilisée en "Version Aspiration" ou "Version Recyclage".
Version aspiration
Les vapeurs sont aspirées et rejetées à l' e xtérieur par un conduit d' é vacuation (non fourni) fixé au raccord de sortie d'air de la hotte.
Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d' é vacuation.
REMARQUE IMPORTANTE : S'il(s) est/sont déjà installé(s), retirez le(s) filtre(s) à charbon.
Version Recyclage
L'air est filtré en passant à travers un/des filtre(s) à charbon, puis recyclé dans la pièce.
IMPORTANT : vérifiez que le recyclage de l'air s'effectue de façon aisée.
Si la hotte n'est pas dotée de filtre(s) au charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotte.

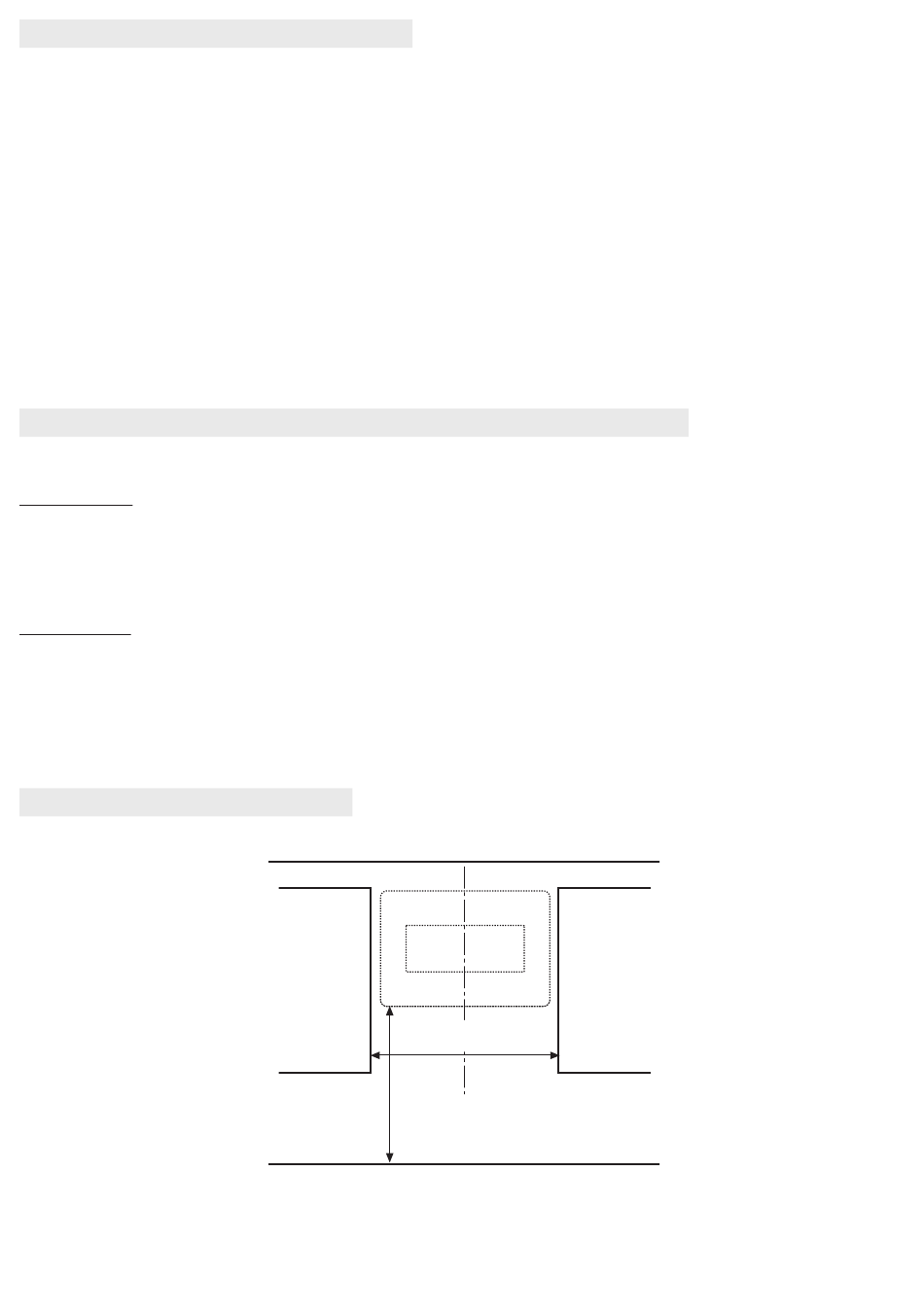

DIMENSIONS D'INSTALLATION

Éléments suspendus
adjacents
70 cm (cuisinières à gaz ou mixtes)
55 cm (cuisinières électriques)
600 mm min
Éléments suspendus
800 mm min
adjacents
ligne centrale
surface de la table de cuisson
