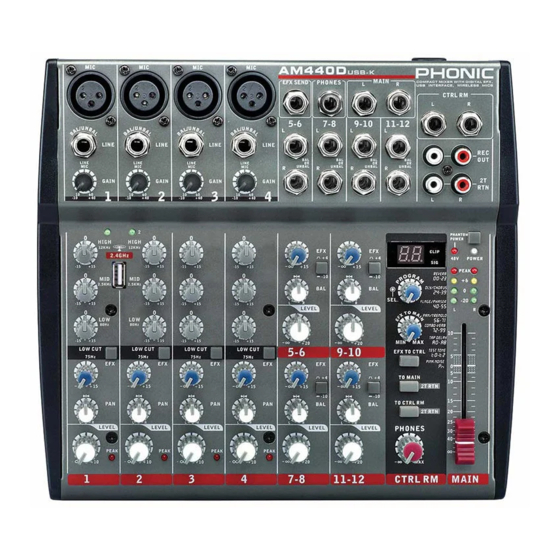

- Página 1 AM440/AM440D COMPACT MIXERS MEZCLADORAS COMPACTAS 小型调音台 AM440D User’s Manual Manual del Usuario 使用手册...
-
Página 2: Tabla De Contenido
DIAGRAMAS DE BLOQUE....26 线路图......26 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知便可改变或更新本文件权利 V1.0 12/01/2008... -
Página 3: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable. -
Página 4: Introduction
INTRODUCTION GETTING STARTED Thank you for choosing one of Phonic’s many quality compact Ensure all power is turned off on your mixer. To totally ensure mixers. The AM440 and AM440D Compact Mixers – designed this, the power supply should not be connected to the unit. -
Página 5: Making Connections
Stereo Channels The AM440 and AM440D mixer feature a few stereo channels, thrown in for maximum flexibility. Each of these stereo channels features two 1/4” TRS phone jacks, for the addition of various... -
Página 6: Controls And Settings
17. AUX / EFX Control Power Switch The AUX control on the AM440 allows the user to send the cor- This switch is used to turn the mixer on responding signal to the AUX mixing bus, the final level of which and off. -
Página 7: Master Section
For 30. AUX “to Ctrl” Button (AM440 only) a list of available effects, please ob- When this button is activated, the AUX send signal (the level of serve the Digital Effect Table. -
Página 8: Specifications
2/4 as far right as possible. Reference=+6dBu) Master @ unity, channel fader down -86.5 dBu -86.5 dBu Master @ unity, channel fader @ unity -84 dBu -84 dBu S/N ratio, ref to +4 >90 dB >90 dB AM440 / AM440D... - Página 9 220~240VAC, 50/60Hz 220~240VAC, 50/60Hz Weight 1.7kg (3.75 lbs) 1.72 kg (3.78 lbs) Dimensions (WxHxD) 242 x 55 x 225mm 242 x 55 x 225mm (9.5” x 2.16” x 8.86”) (9.5” x 2.16” x 8.86”) AM440 / AM440D...
-
Página 11: Introducción
Gracias por elegir una de las muchas mezcladoras compactas 1. Asegúrese que todas las energías en su mezcladora estén de calidad de Phonic. Las Mezcladoras Compactas AM440 apagadas. Para estar seguro totalmente, el suministro de y AM440D – diseñadas por ingenieros ingeniosos que han energía no debería estar conectado a la unidad. -
Página 12: Haciendo Conexiones
(dependiendo de sus configuraciones deseadas), a la mezcladora. La señal enviada desde estas salidas es alimentada de control de envío AUX en AM440 y de Procesador de Efecto Digital en AM440D. 5. Audífonos Este puerto de salida estéreo es para utilizarse con auriculares,... -
Página 13: Controles Y Configuraciones
CONTROLES Y CONFIGURACIONES 17. Control AUX/EFX El control AUX en AM440 permite al usuario enviar la señal Panel de Dorso correspondiente a bus de mezcla AUX, su nivel final es controlado por el control de Envío AUX en el panel de mezcla 11. -
Página 14: Sección Maestro
Sección de Efecto Digital 28. Control de Envío AUX (AM440 solamente) Este control ajusta el nivel final de bus de mezcla AUX (como (AM440D solamente) tomado desde los controles AUX en cada tira de canal), el audio de cual es enviado a la salida de Envío AUX (y enviado a 22. -
Página 15: Especificaciones
Canales 1 – 4 ganancia de unidad; EQ plana; todos los canales en mezcla principal; canales 1/3 lo más izq. posible, canales 2/4 lo más der. posible. Referencia=+6dBu) Maestro @ unidad, fader de canal bajo -86.5 dBu -86.5 dBu AM440 / AM440D... - Página 16 Procesador de Efectos 100 efectos con control de tap delay Requerimiento de Energía (suministro de energía 100VAC, 120VAC, 100VAC, 120VAC, externo, depende de la región) 220~240VAC, 50/60Hz 220~240VAC, 50/60Hz Peso 1.7kg (3.75 lbs) 1.72 kg (3.78 lbs) AM440 / AM440D...
- Página 17 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...
-
Página 18: 准备工作
2. 只接入唯一的输入设备时,声道设置的传输信号为纯正. • 高保真超低噪音 3. 将声道控制设定在0dBu. • 4路单声道麦克风/高电平声道 4. 测试声道,保证输入讯号与输出讯号相符. • 4路立体声道 5. 设置增益,保证电平表的显示值在0dBu浮动. • 每声道AUX/EFX输出 6. 声道设置已完成. • 单通道设有75Hz低通滤波器 7. 可按此法设置其它声道. • 单通道附3段EQ • 麦克风声道供有+48V幻象电源 • 控制室/耳机声源矩阵 • 单独监听每声道的EFX/AUX 输出选听开关 • 平衡主控制输出附有60mm衰减控制 AM440D独有功能 • 32/42-bit数字信号处理器,附有100种效果节拍延时和声调测试 • 单独的效果通道控制 AM440 / AM440D... -
Página 19: 连接操作
此 立 体 输 出 端 子 适 用 于 耳 机 , 可 监 听 混 音 . 耳 机 输 出 的 音 量 由 Phones/Submix控制. 16. 低通滤波器(75Hz) 此钮1至4声道都有设置,可进行低通滤波,减少在18dB每八度音阶, 6. Main L和Main R输出 低于75Hz的频率,以消除杂音. 这两个端子可输出由主混音总线调节的最终立体声电平信号.主要 功能是将主输出信号传送至外部设备,如电源功放,其它的调音台, 以及各种信号处理器(均衡器,分频器). 7. 控制室输出 这两个1/4”耳机插孔输出由调音台面板上的Phones/Control Room调节的信号,作用广泛,可将调音台信号传送至有源音箱等. 8. 录音输出 此输出经RCA插座可连接多种录音设备,如MD播放器,便携式电脑. 9. 2T返送 此RCA立体输入可连接外部设备,如CD播放器,便携式电脑,可从外 部接收信号并传送至Main L-R混音总线. AM440 / AM440D... - Página 20 Main R 的信号. 22. 数位效果显示器 33. 电平表 这个两位数字显示器可显示当前应用于EFX Audio Signal的节目 此MA调音台的立体4段电平表可对 Main L/R 输出的信号作出准 数值.当切换节目时,可滚动显示节目数值.如果数秒内不进行节目 确的显示.有效的使用电平表时,Peak LED灯将时常闪亮. 选择,显示值将回复至原节目.其它的功能,请参照数位效果表. 34. +48指示器 23. Sig和Clip指示灯 当幻象电源打开时,此指示灯为亮. 位于数位效果显示区,在效果处理器接受信号时,Sig灯将变亮,当超 强信号突然回还前Clip灯将变亮.如果Clip灯频繁闪亮时,请将一个 35. 电源指示器 或所有的EFX控制关小,以免信号电平过高. 当调音台的电源打开时,此指示灯为亮. 24. 节目控制 此旋钮用于滚动各种效果.顺时针旋转,可调节较高的节目数值,逆 时针旋转可调节较低的节目数值.按此按钮将用于新功能.选择节 拍延时效果时,按此按钮可选择延长节拍的时间.多次按此按钮,效 果处理器将记忆最后两次按动间的时间间隔,记录为延长时间,直 至下次按钮(即使断电,操作仍将保存).选择节拍延时效果时,数位 效果显示面板上的小LED灯将以选择间隔闪动. AM440 / AM440D...
- Página 21 平衡Mono 麦克风/高电平声道 平衡立体高电平声道 2T 输入 输出 Main L/R 输出 录音输出 控制室 L/R 耳机输出 声道带 效果输出 音场/平衡控制 音量控制 主控制区 耳机音量控制 Main L/R 音量控制 电平表 幻象电源供应 频率响应(麦克风输入至任意输出) 20Hz~60KHz 20Hz~100KHz 串音(1KHz在0dBu,频宽20Hz~20KHz,声 道输入至Main L/R输出 任一声道衰减,其余声道均衰减 噪音20Hz~20KHz;主输出测量频宽,声 道1-4单位增益,EQ平展;所有声道在主 混音,声道1/3于最左端,声道2/4于最 右端.基准=+6dBu 主控制一致,声道衰减 主控制一致,声道衰减一致 S/N比,基准+4 AM440 / AM440D...
- Página 22 100VAC, 120VAC, 100VAC, 120VAC, 电源供应(外接电源,视地区而定) 220~240VAC, 50/60Hz 220~240VAC, 50/60Hz 1.7kg (3.75 lbs) 1.72 kg (3.78 lbs) 重量 242 x 55 x 225mm 242 x 55 x 225mm 尺寸(WxHxD) (9.5” x 2.16” x 8.86”) (9.5” x 2.16” x 8.86”) AM440 / AM440D...
-
Página 23: Digital Effect Table
100mS - 2.7S HEAVY PHASER 1 TAP DELAY 100mS - 2.7S HEAVY PHASER 2 TEST TONE FREQUENCY SHAPE WILD PHASER 1 LOW FREQUENCY 100Hz SINEWAVE WILD PHASER 2 MID FREQUENCY 1kHz SINEWAVE HIGH FREQUENCY 10kHz SINEWAVE PINK NOISE 20Hz~20kHz AM440 / AM440D... -
Página 24: Application
MONITORES DE 吉它 ESCENARIO 舞台监听 功放 MICRÓFONO VOCAL MONITORES ACTIVOS 麦克风 有源音箱 IZQUIERDO DERECHO 左 右 EFECTOS DE 吉他 GUITARRA 效果器 GRABADORA DE DAT DAT 录音机 REPRODUCTOR DE CD CD 播放器 TECLADO MÁQUINA DE BATERÍA 电子琴 鼓声产生器 AM440 / AM440D... -
Página 25: Dimensions
DIMENSIONS DIMENSIONES 尺寸 Both the AM440 and AM440D share the same dimensions. Ambos AM440 y AM440D comparten las mismas dimensiones. AM440与AM440D尺寸相同 measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas. 尺寸是以毫米mm/英寸inch表示。 AM440 / AM440D... -
Página 26: Block Diagrams
BLOCK DIAGRAMS DIAGRAMAS DE BLOQUE 线路图 AM440 AM440 / AM440D... - Página 27 AM440D AM440 / AM440D...
- Página 28 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
