Tabla 7: Conexiones de las regletas de bornes
Regleta de bornes – P2
N.º pin
Descripción
10
AVS 2
9
AVS 1
8
AVS C
7
ALM C
6
ALM 1
5
ALM 2
4
RLY_10 (reinicio de relé)
3
COM2+/DATA2+
2
COM2-/DATA2-
1
CAL_ IO
Existen 20 conexiones posibles de bornes.
Los apartados 3.6.1, 3.6.2 y 3.6.4 ofrecen una descripción y especificación de cada conexión.

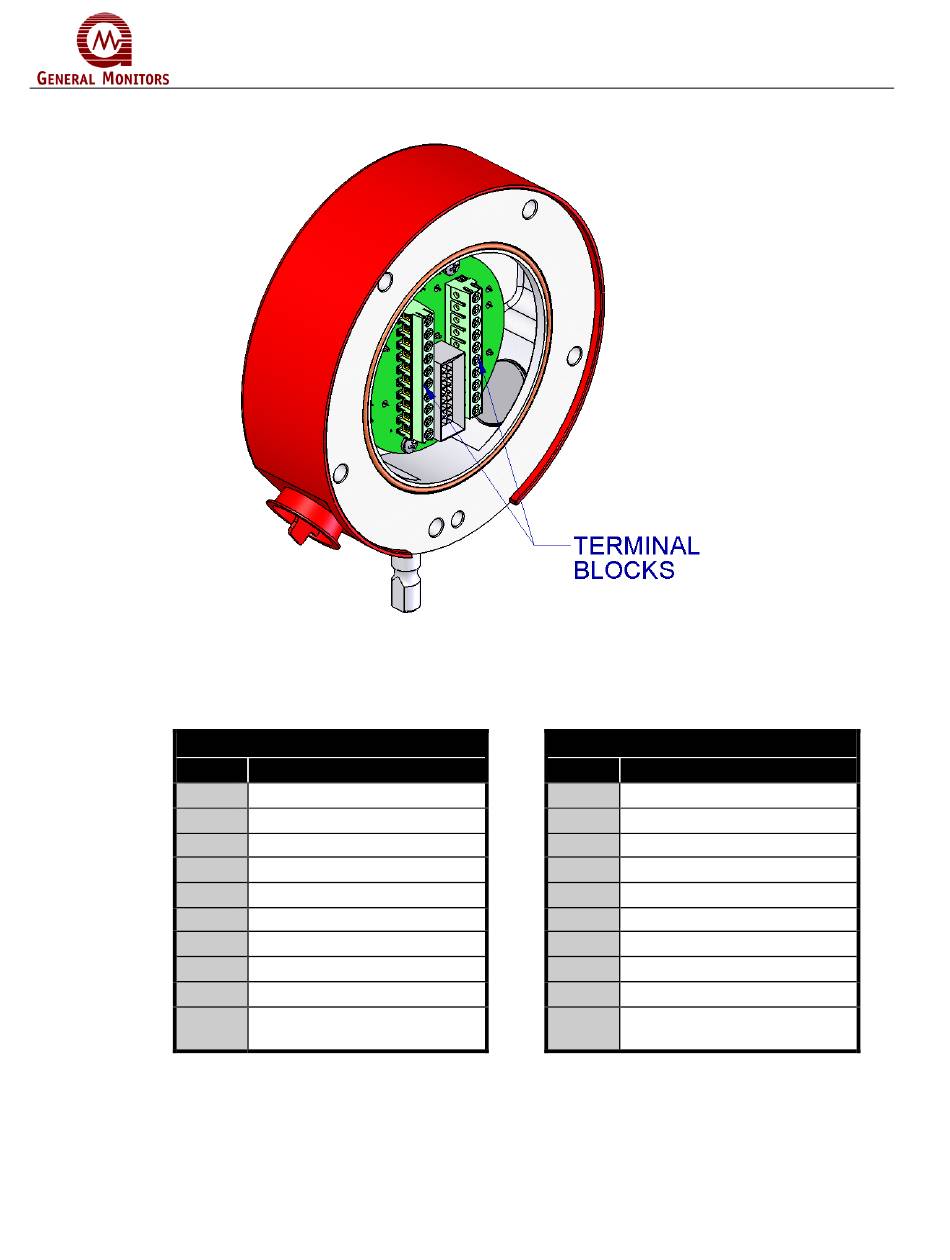

Figura 19: Carcasa base y regletas de bornes
31
Modelo FL4000H
Regleta de bornes – P1
N.º pin
Descripción
1
FAL 2
2
FAL 1
3
FAL C
4
TEST_10 (modo de prueba)
5
COM1+/DATA1+
6
COM1-/DATA1-
7
0-20mA
8
+24 V
9
GND/COM
CHGND/CHASGND (masa
10
de la carcasa)
In
